2019年电气工程师发输变电专业案例考试真题及答案下午卷

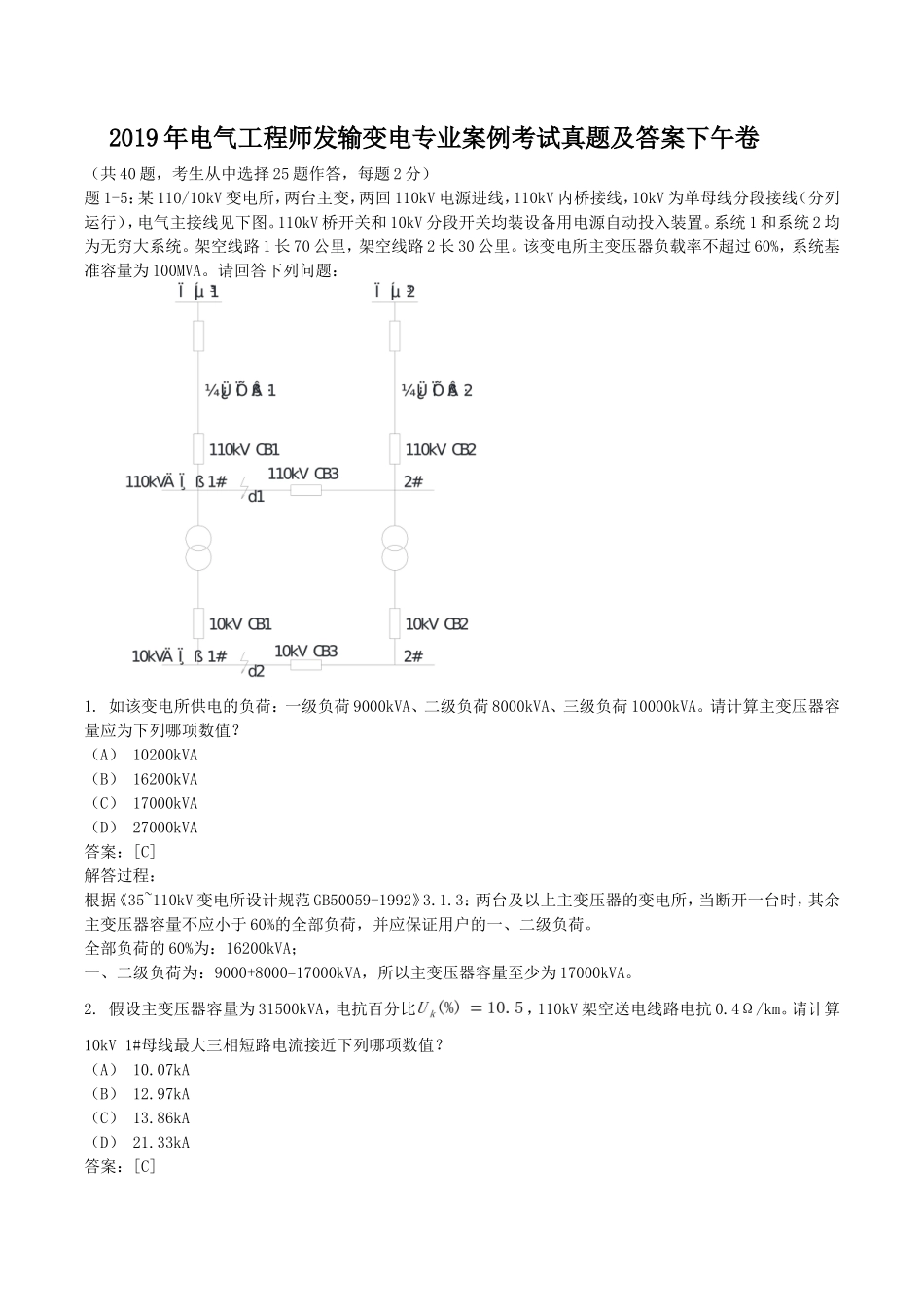

2019 年电气工程师发输变电专业案例考试真题及答案下午卷（共 40 题，考生从中选择 25 题作答，每题 2 分）题 1-5：某 110/10kV 变电所，两台主变，两回 110kV 电源进线，110kV 内桥接线，10kV 为单母线分段接线（分列运行），电气主接线见下图。110kV 桥开关和 10kV 分段开关均装设备用电源自动投入装置。系统 1 和系统 2 均为无穷大系统。架空线路 1 长 70 公里，架空线路 2 长 30 公里。该变电所主变压器负载率不超过 60%，系统基准容量为 100MVA。请回答下列问题：1. 如该变电所供电的负荷：一级负荷 9000kVA、二级负荷 8000kVA、三级负荷 10000kVA。请计算主变压器容量应为下列哪项数值？（A） 10200kVA（B） 16200kVA（C） 17000kVA（D） 27000kVA答案：[C]解答过程...
