2017上半年网络管理员考试真题及答案-下午卷

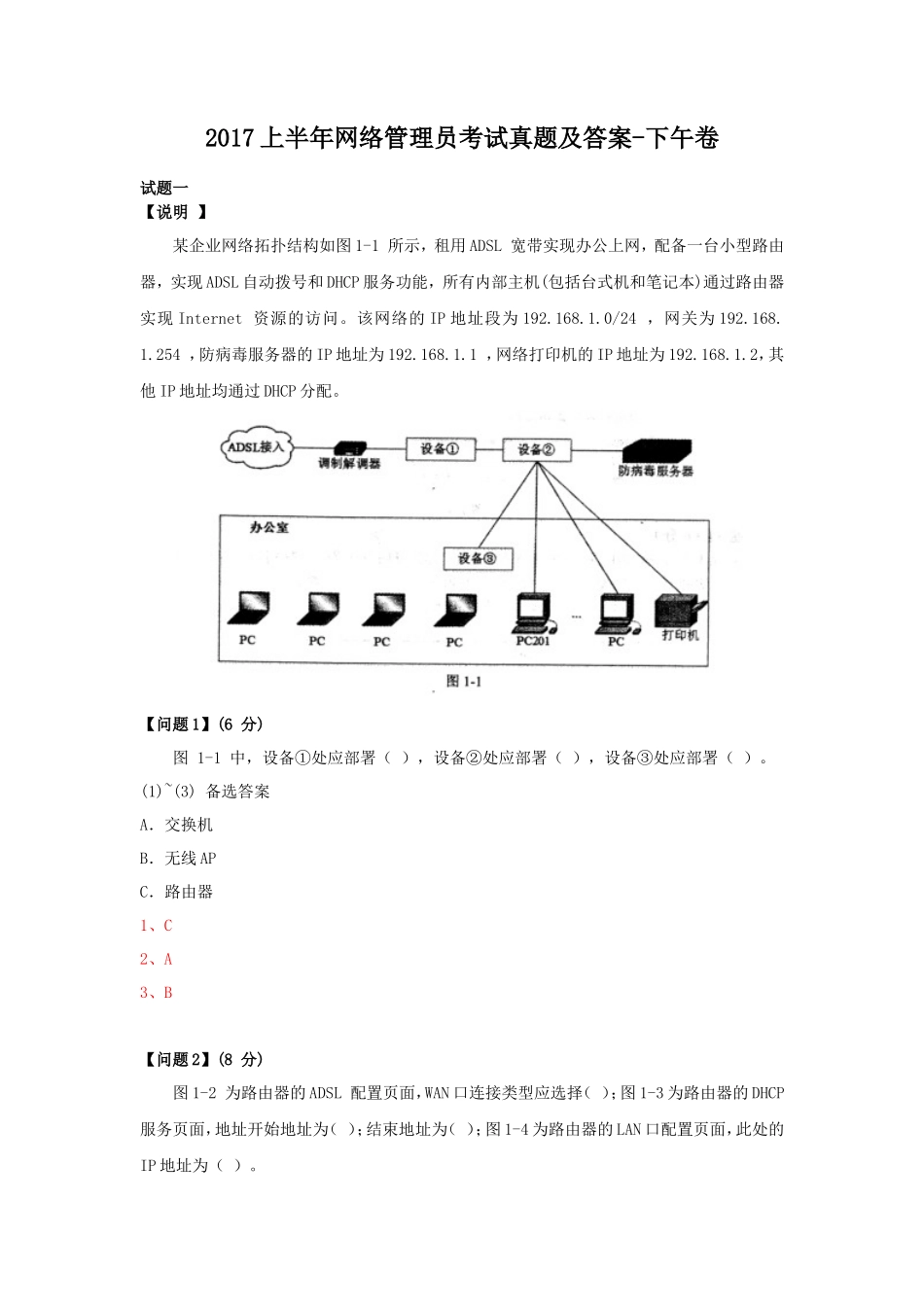

2017 上半年网络管理员考试真题及答案-下午卷试题一【说明 】某企业网络拓扑结构如图 1-1 所示，租用 ADSL 宽带实现办公上网，配备一台小型路由器，实现 ADSL 自动拨号和 DHCP 服务功能，所有内部主机(包括台式机和笔记本)通过路由器实现 Internet 资源的访问。该网络的 IP 地址段为 192.168.1.0/24 ，网关为 192.168. 1.254 ，防病毒服务器的 IP 地址为 192.168.1.1 ，网络打印机的 IP 地址为 192.168.1.2，其他 IP 地址均通过 DHCP 分配。【问题 1】(6 分)图 1-1 中，设备①处应部署（ ），设备②处应部署（ ），设备③处应部署（ ）。(1)~(3) 备选答案A．交换机B．无线 APC．路由器1、C2、A3、B【问题 2】(8 分)图 1-2 为路由器的 ADSL 配置页面，WAN 口连接类...
