2021年上半年网络工程师考试真题及答案-下午卷

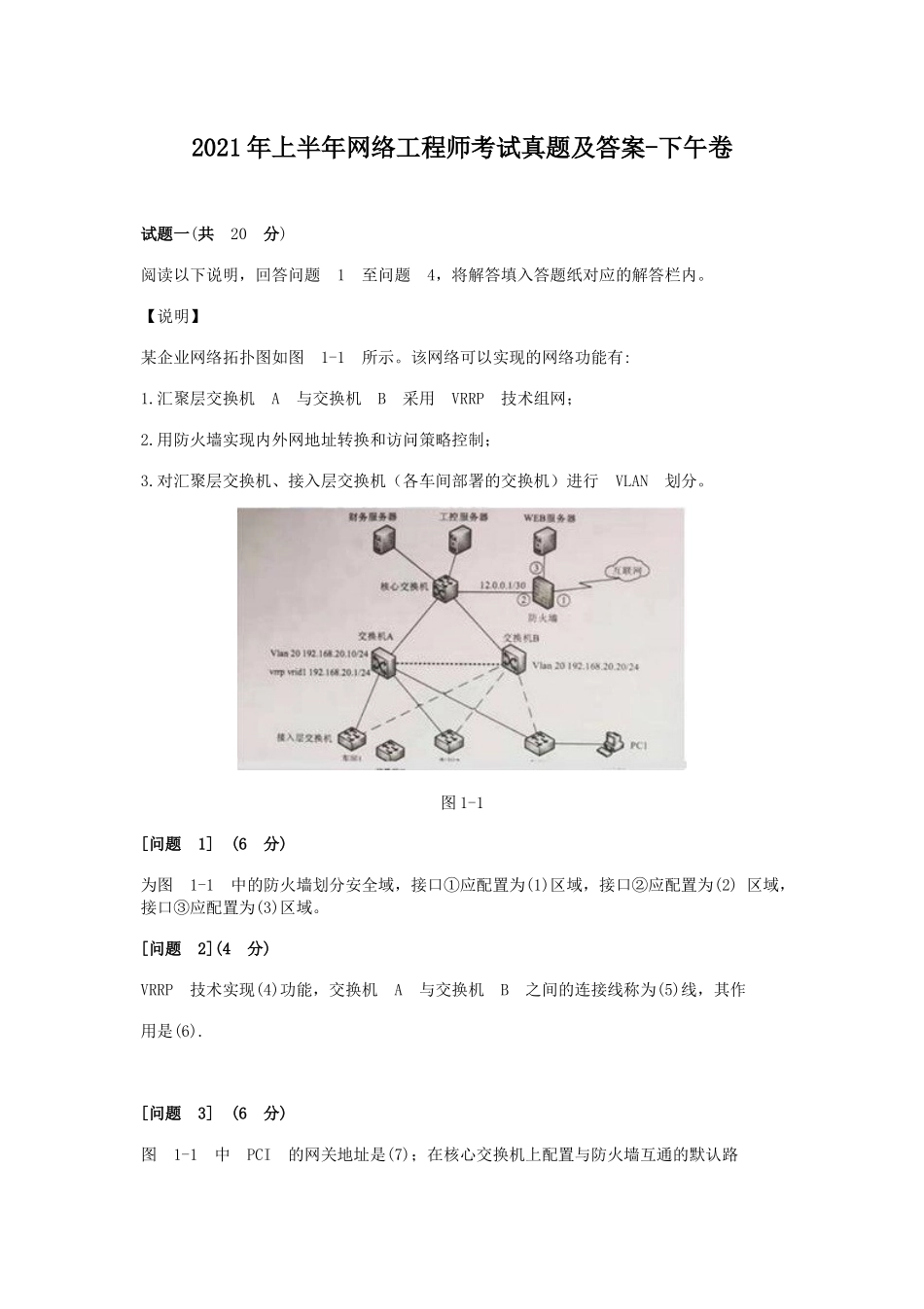

2021 年上半年网络工程师考试真题及答案-下午卷试题一(共 20 分) 阅读以下说明，回答问题 1 至问题 4，将解答填入答题纸对应的解答栏内。 【说明】 某企业网络拓扑图如图 1-1 所示。该网络可以实现的网络功能有: 1.汇聚层交换机 A 与交换机 B 采用 VRRP 技术组网； 2.用防火墙实现内外网地址转换和访问策略控制； 3.对汇聚层交换机、接入层交换机（各车间部署的交换机）进行 VLAN 划分。图 1-1[问题 1] (6 分) 为图 1-1 中的防火墙划分安全域，接口①应配置为(1)区域，接口②应配置为(2) 区域，接口③应配置为(3)区域。 [问题 2](4 分) VRRP 技术实现(4)功能，交换机 A 与交换机 B 之间的连接线称为(5)线，其作用是(6). [问题 3] (6 分) 图 1-1 中 PCI 的网关地...
