2018上半年网络工程师考试真题及答案-下午卷

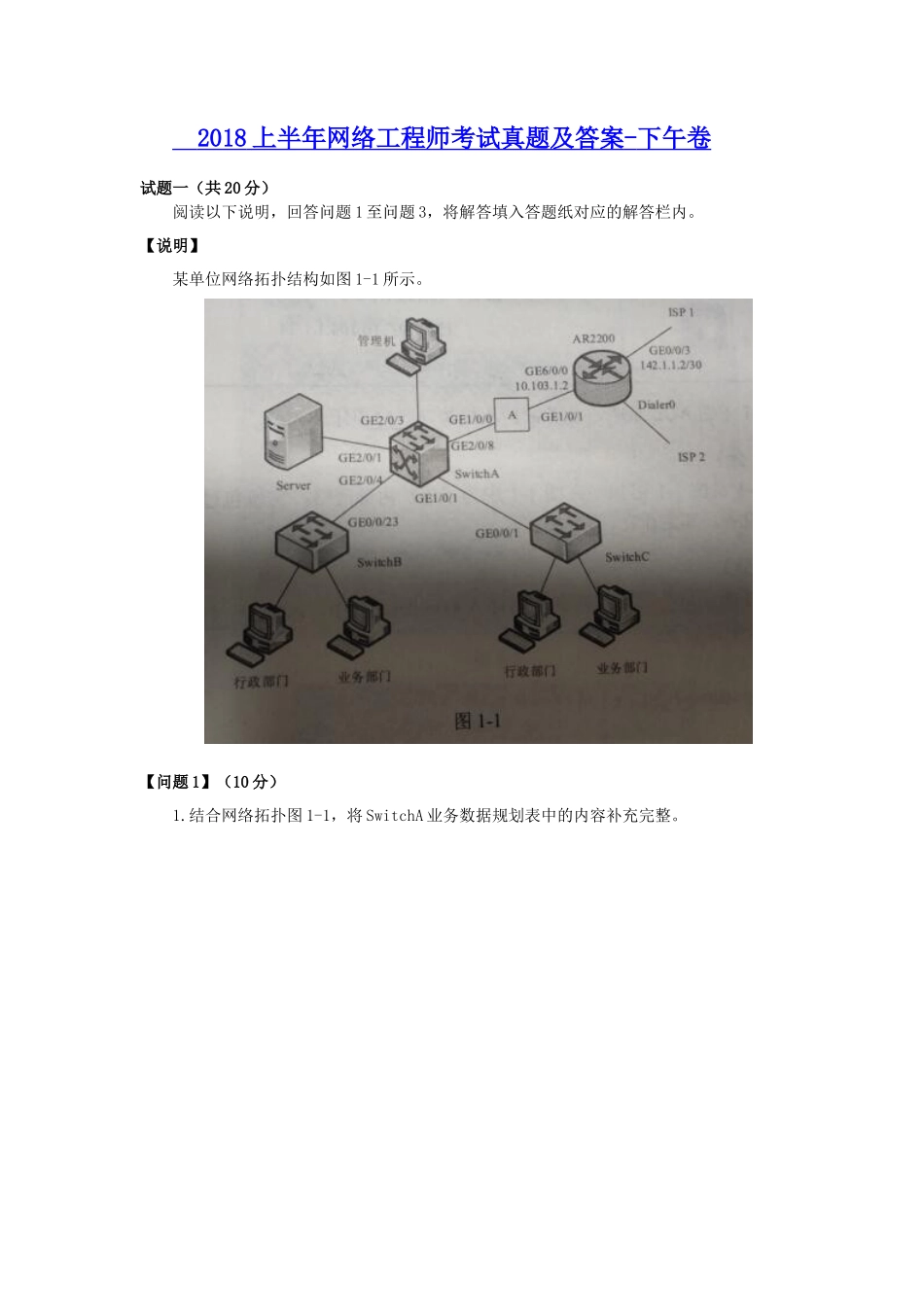

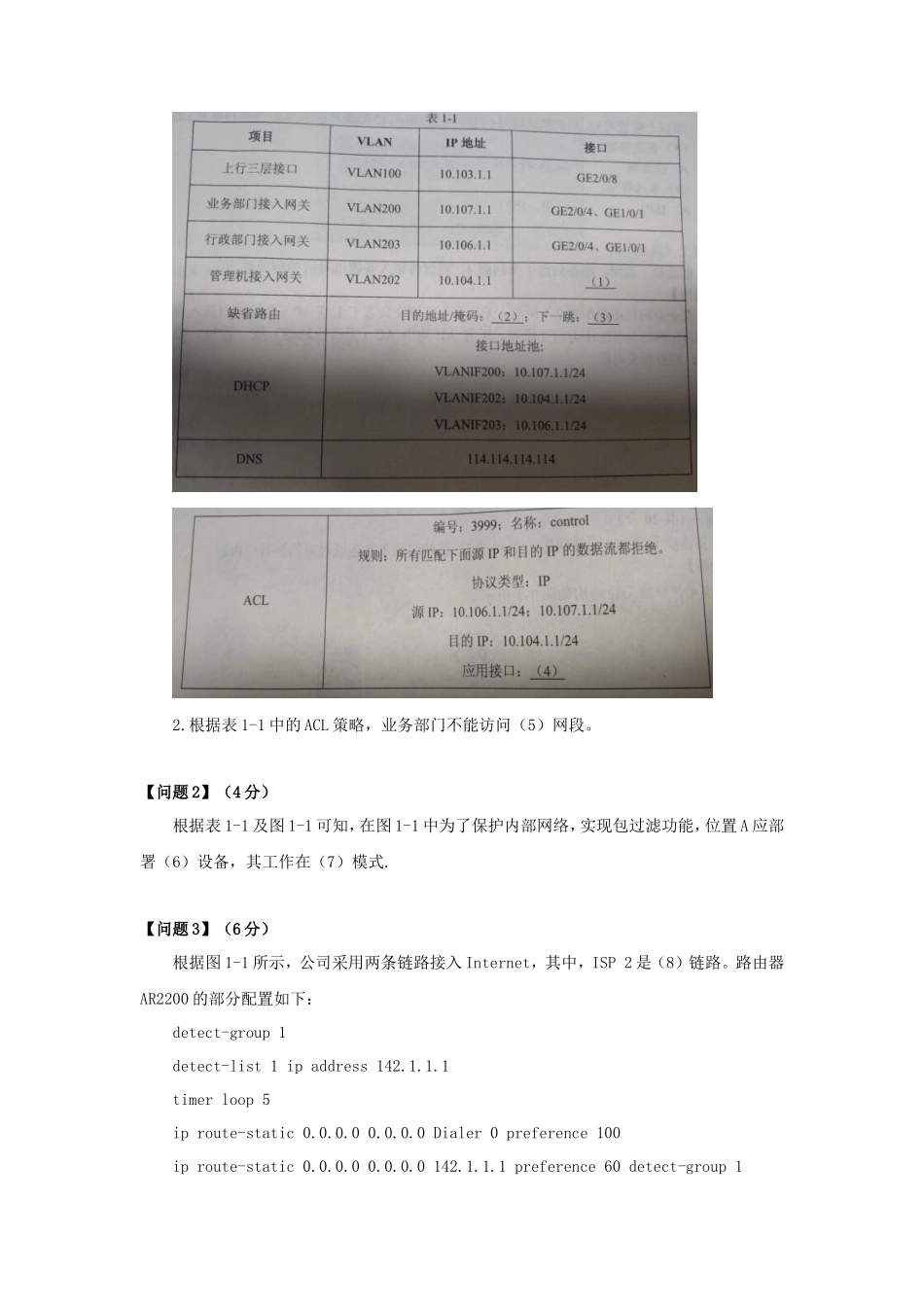

2018 上半年网络工程师考试真题及答案 - 下午卷 试题一（共 20 分）阅读以下说明，回答问题 1 至问题 3，将解答填入答题纸对应的解答栏内。【说明】某单位网络拓扑结构如图 1-1 所示。【问题 1】（10 分）1.结合网络拓扑图 1-1，将 SwitchA 业务数据规划表中的内容补充完整。2.根据表 1-1 中的 ACL 策略，业务部门不能访问（5）网段。 【问题 2】（4 分）根据表 1-1 及图 1-1 可知，在图 1-1 中为了保护内部网络，实现包过滤功能，位置 A 应部署（6）设备，其工作在（7）模式. 【问题 3】（6 分）根据图 1-1 所示，公司采用两条链路接入 Internet，其中，ISP 2 是（8）链路。路由器AR2200 的部分配置如下：detect-group 1detect-list 1 ip address 142.1.1.1timer ...
