2013年高考物理试卷（重庆）（空白卷）

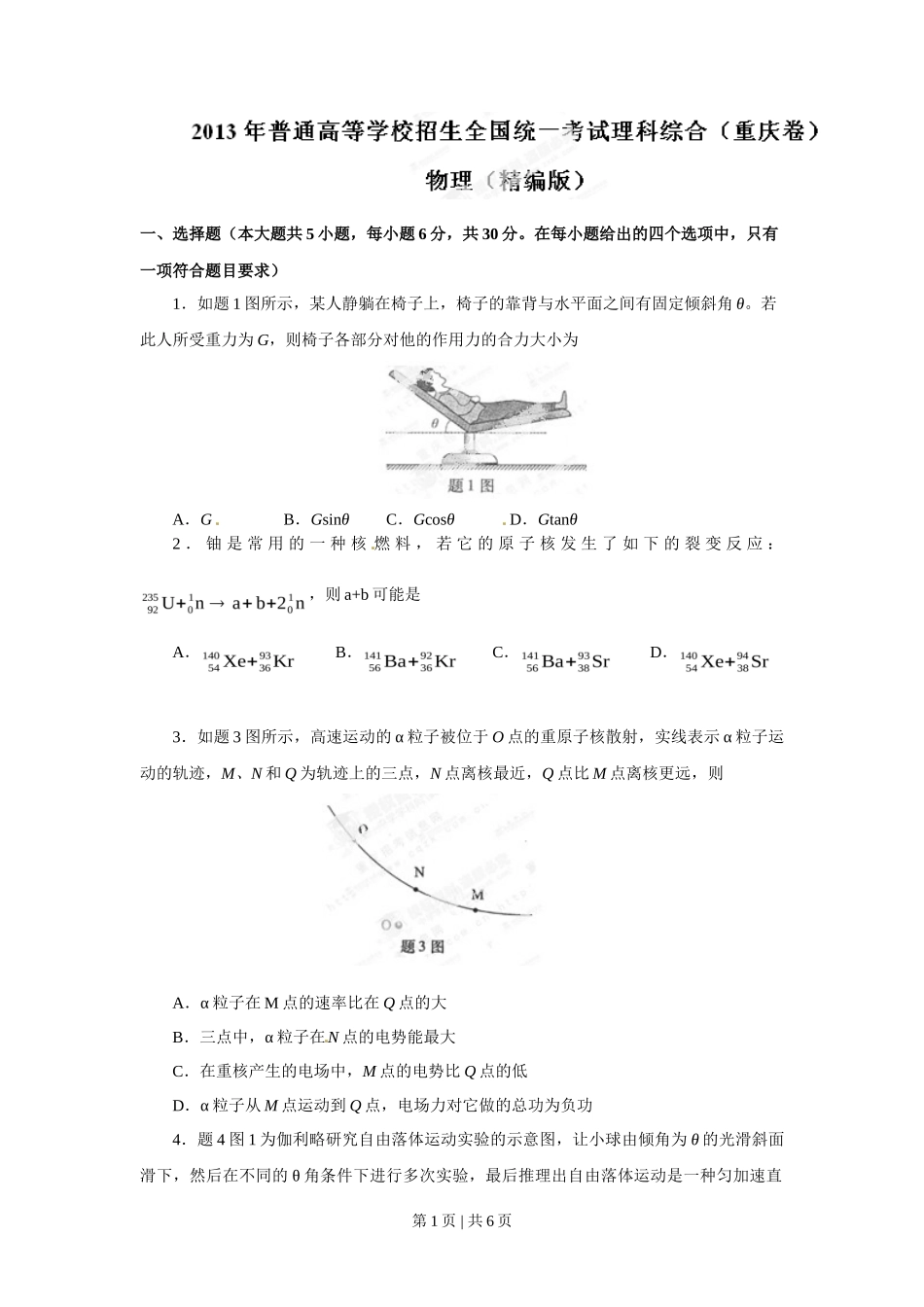

一、选择题（本大题共 5 小题，每小题 6 分，共 30 分。在每小题给出的四个选项中，只有一项符合题目要求）1．如题 1 图所示，某人静躺在椅子上，椅子的靠背与水平面之间有固定倾斜角 θ。若此人所受重力为 G，则椅子各部分对他的作用力的合力大小为A．G B．Gsinθ C．Gcosθ D．Gtanθ2 ． 铀 是 常 用 的 一 种 核 燃 料 ， 若 它 的 原 子 核 发 生 了 如 下 的 裂 变 反 应 ：，则 a+b 可能是A． B． C． D．[来源:学科网 ZXXK]3．如题 3 图所示，高速运动的 α 粒子被位于 O 点的重原子核散射，实线表示 α 粒子运动的轨迹，M、N 和 Q 为轨迹上的三点，N 点离核最近，Q 点比 M 点离核更远，则[来源:学+科+网 Z+X+X+K]A．α 粒子在 M 点的速率比在 Q 点的大B．三点中，α 粒子在N 点的电势能最大C．在重核产生的电场中，M 点的电势比 Q 点的低D．α 粒子从 M 点运动到 Q 点，电场力对它做的总功为负功4．题 4 图 1 为伽利略研究自由落体运动实验的示意图，让小球由倾角为 θ 的光滑斜面滑下，然后在不同的 θ 角条件下进行多次实验，最后推理出自由落体运动是一种匀加速直第 1 页 | 共 6 页 线运动。分析该实验可知，小球对斜面的压力、小球运动的加速度和重力加速度与各自最大值的比值 y 随 θ 变化的图像分别对应题 4 图 2 中的A．①、②和③ B．③、②和① C．②、③和① D．③、①和②5．如题 5 图所示，一段长方体形导电材料，左右两端面的边长都为 a 和 b，内有带电量为 q 的某种自由运动电荷。导电材料置于方向垂直于其前表面向里的匀强磁场中，内部磁感应强度大小为 B。当通以从左到右的稳恒电流 I 时，测得导电材料上、下表面之间的电压为 U，且上表面的电势比下表面的低。由此可得该导电材料单位体积内自由运动电荷数及自由运动电荷的正负分别为[来源:学科网]A．，负 B．，正 C．，负 D．，正二、非选择题（本大题共 4 小题，共 68 分）6．（19 分）（1）我国舰载飞机在“辽宁舰”上 成功着舰后，某课外活动小组以舰载飞机利用阻拦索着舰的力学问题很感兴趣。他们找来了木板、钢球、铁钉、橡皮条以及墨水，制作了如图 6（1）图所示的装置，准备定量研究钢球在橡皮条阻拦下前进的距离与被阻拦前速率的关系。要达到实验目的，需直接测量的物理量是钢球由静止释放时的 和在橡皮条阻拦下前进的距离，还必须增加的一种实验器材是 。忽略钢球所受的摩擦力和空气阻力，重力加速度已知，根据 定律（定理），可得到钢球被阻拦前的速率。第 2 页 | 共 6 页 （2）某同学对有故障的电热毯进行探究。题 6（2）图 1 是电热毯的电路示意图，其中电热线和导线通过金属接线片连接。题 6（2）图 2 为测试电路实物图，A、B 为测试表笔，电压表内阻很大，可视为理想电表。①请在答题卡虚线框内画出与题 6（2）图 2 对应的电路图。②断开 K1，用上述测试电路在 1 和 1′之间检测得知电热线无故障，然后测得电热线的U—I 曲线如题 6（2）图 3 所示。已知电热线材料的电阻率为 2.8×10-7Ω·m，电热线的直径为 0.200mm。可求得此电热线的电阻为 kΩ，总长度为 m。（结果均保留两位有效数字）[来源:学科网]第 3 页 | 共 6 页 ③为了进一步检查故障，该同学闭合开关 K1和 K2，用表笔 A 和 B 分别对题 6（2）图1 中所示的各点进行测试，部分测试结果如下表所示。由此测试结果可判断出电路有断路，位置在 之间（在“1 和 2”、“1′和 2′”、“2 和 3”、“2′和 3′”中选填一项）。7．（15）小明在研究性学习中设计了一种可测量磁感应强度的实验，其装置如题 7 图所示。在该实验中，磁铁固定在水平放置的电子测力计上，此时电子测力计的计数为 G1，磁铁两极之间的磁场可视为水平匀强磁场，其余区域磁场不计。直铜条 AB 的两端通过导线与一电阻连接成闭合回路，总阻值为 R。若让铜条水平且垂直于磁场，以恒定的速率 v在磁场中竖直向下运动，这时电子测力计的计数为 G2，铜条在磁场中的长度 ...
