2013年高考物理试卷（山东）（空白卷）

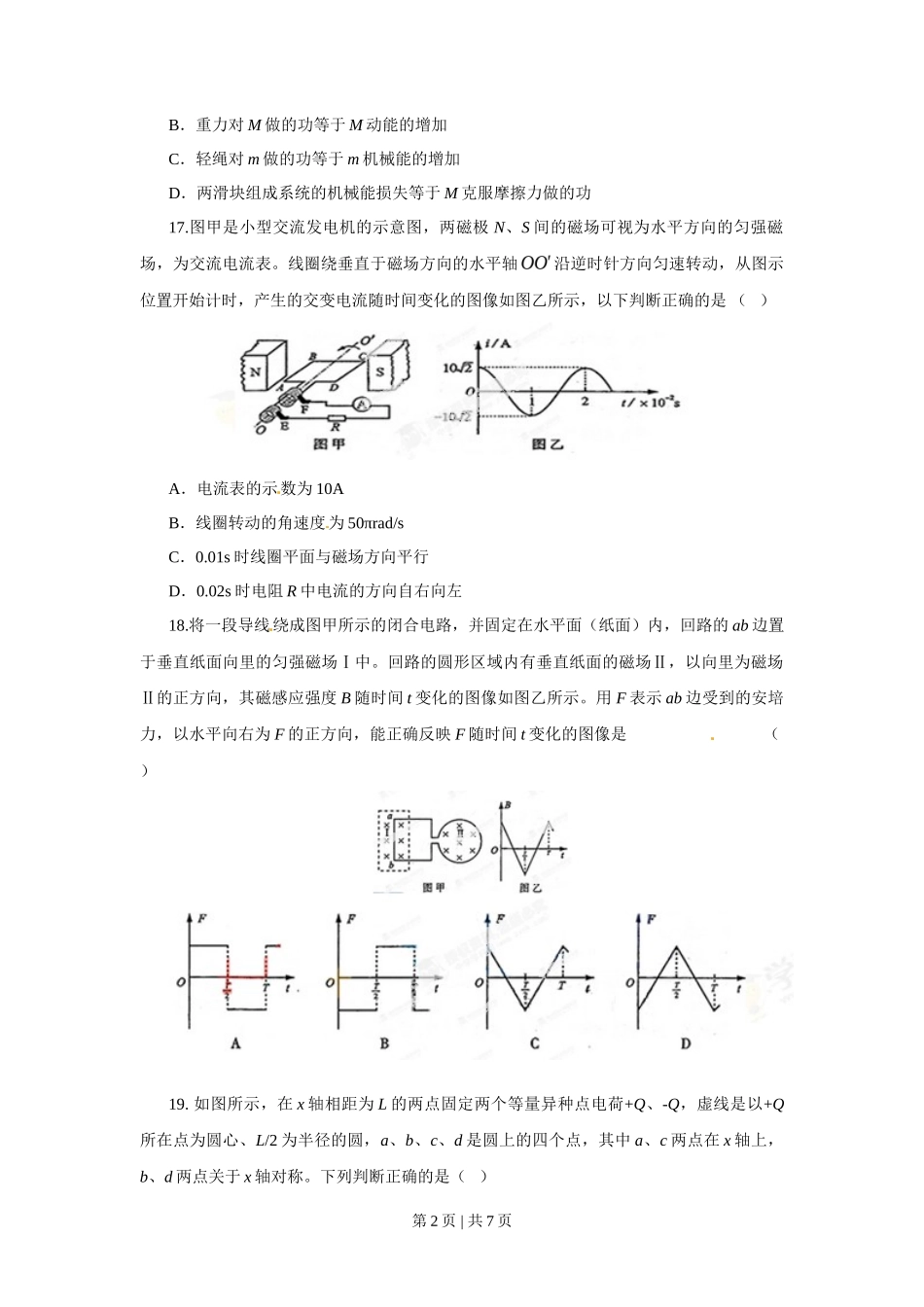

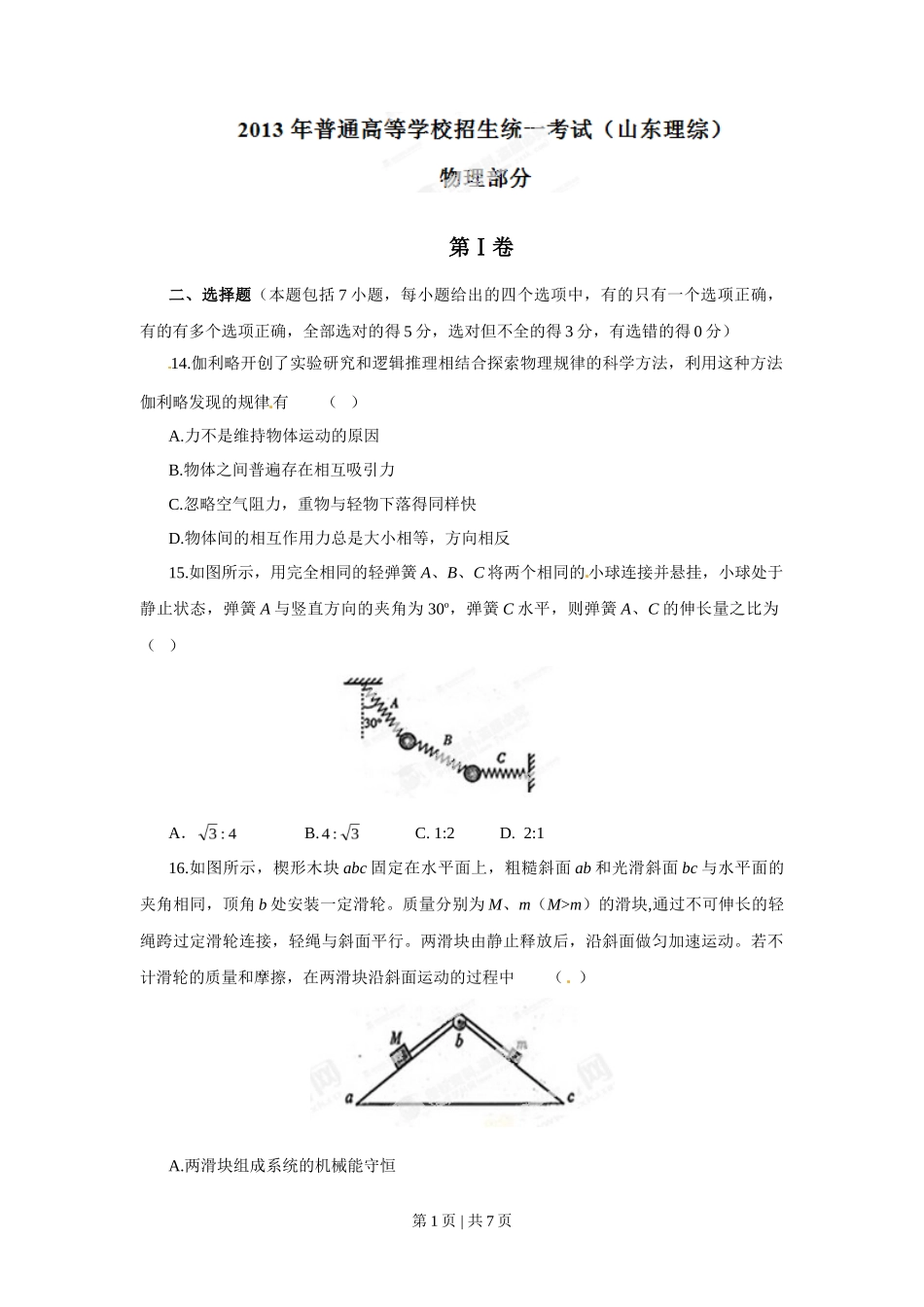

第Ⅰ卷二、选择题（本题包括 7 小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得 5 分，选对但不全的得 3 分，有选错的得 0 分）14.伽利略开创了实验研究和逻辑推理相结合探索物理规律的科学方法，利用这种方法伽利略发现的规律有 （ ）A.力不是维持物体运动的原因B.物体之间普遍存在相互吸引力C.忽略空气阻力，重物与轻物下落得同样快D.物体间的相互作用力总是大小相等，方向相反[来源:学科网 ZXXK]15.如图所示，用完全相同的轻弹簧 A、B、C 将两个相同的 小球连接并悬挂，小球处于静止状态，弹簧 A 与竖直方向的夹角为 30o，弹簧 C 水平，则弹簧 A、C 的伸长量之比为 （ ）A． B. C. 1:2 D. 2:116.如图所示，楔形木块 abc 固定在水平面上，粗糙斜面 ab 和光滑斜面 bc 与水平面的夹角相同，顶角 b 处安装一定滑轮。质量分别为 M、m（M>m）的滑块,通过不可伸长的轻绳跨过定滑轮连接，轻绳与斜面平行。两滑块由静止释放后，沿斜面做匀加速运动。若不计滑轮的质量和摩擦，在两滑块沿斜面运动的过程中 （ ）A.两滑块组成系统的机械能守恒第 1 页 | 共 7 页 B．重力对 M 做的功等于 M 动能的增加C．轻绳对 m 做的功等于 m 机械能的增加D．两滑块组成系统的机械能损失等于 M 克服摩擦力做的功17.图甲是小型交流发电机的示意图，两磁极 N、S 间的磁场可视为水平方向的匀强磁场，为交流电流表。线圈绕垂直于磁场方向的水平轴沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示，以下判断正确的是 （ ）A．电流表的示数为 10AB．线圈转动的角速度为 50πrad/sC．0.01s 时线圈平面与磁场方向平行D．0.02s 时电阻 R 中电流的方向自右向左18.将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的 ab 边置于垂直纸面向里的匀强磁场Ⅰ中。回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度 B 随时间 t 变化的图像如图乙所示。用 F 表示 ab 边受到的安培力，以水平向右为 F 的正方向，能正确反映 F 随时间 t 变化的图像是 （ ）19. 如图所示，在 x 轴相距为 L 的两点固定两个等量异种点电荷+Q、-Q，虚线是以+Q所在点为圆心、L/2 为半径的圆，a、b、c、d 是圆上的四个点，其中 a、c 两点在 x 轴上，b、d 两点关于 x 轴对称。下列判断正确的是（ ）第 2 页 | 共 7 页 A．b、d 两点处的电势相同B．四点中 c 点处的电势最低C．b、d 两点处的电场强度相同D．将一试探电荷+q 沿圆周由 a 点移至 c 点，+q 的电势能减小20.双星系统由两颗恒星组成，两恒星在相互引力的作用下，分别围绕其连线上的某一点做周期相同的匀速圆周运动。研究发现，双星系统演化过程中，两星的总质量、距离和周期均可能发生变化。若某双星系统中两星做圆周运动的周期为 T,经过一段时间演化后，两星总质量变为原来的 k 倍，两星之间的距离变为原来的 n 倍，则此时圆周运动的周期为 （ ） 第Ⅱ卷【必做部分】[来源:学§科§网 Z§X§X§K]21.（13 分）（1）图甲为一游标卡尺的结构示意图，当测量一钢笔帽的内径时，应该用游标卡尺的__________( 填 “ A”“B” 或 “ C”) 进 行 测 量 ； 示 数 如 图 乙 所 示 ， 该 钢 笔 帽 的 内 径 为________mm。[来源:学+科+网]（2）霍尔效应是电磁基本现象之一，近期我国科学家在该领域的实验研究上取得了突破性进展。 如图丙所示，在一矩形半导体薄片的 P、Q第 3 页 | 共 7 页 间通入电流 I，同时外加与薄片垂直的磁场 B，在 M、N 间出现电压 UH，这个现象称为霍尔效应，UH称为霍尔电压，且满足，式中 d 为薄片的厚度，k 为霍尔系数。某同学通过实验来测定该半导体薄片的霍尔系数。①若该半导体材料是空穴（可视为带正电粒子）导电，电流与磁场方向如图丙所示，该同学用电压表测量 UH时，应将电压表的“+”接线柱与_________（填“M”或“N”）端通过导线相连。②已知薄片厚度 d=0.4...
