创意组-“口袋实验室 --便携交互式电子开放实验系统。

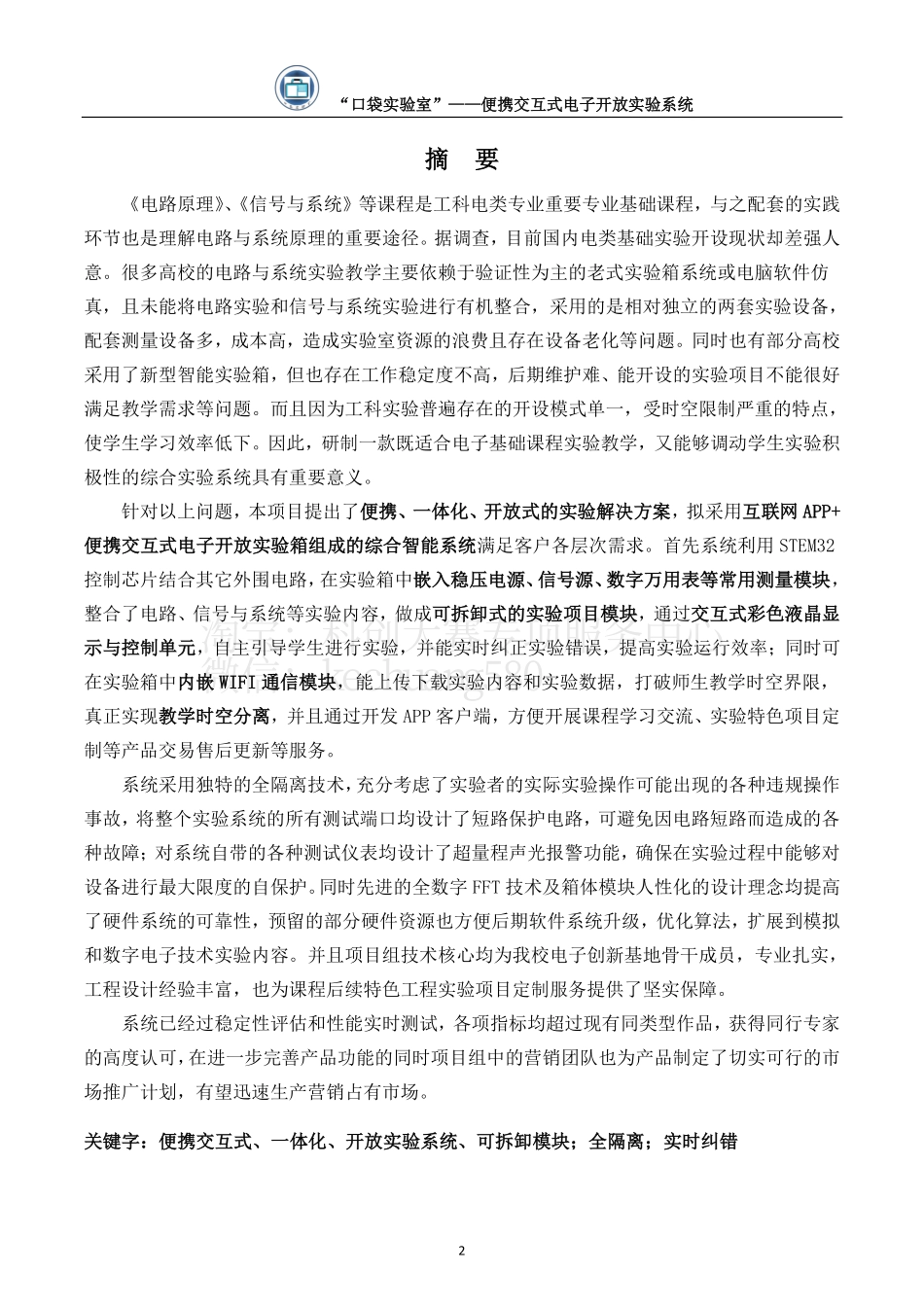

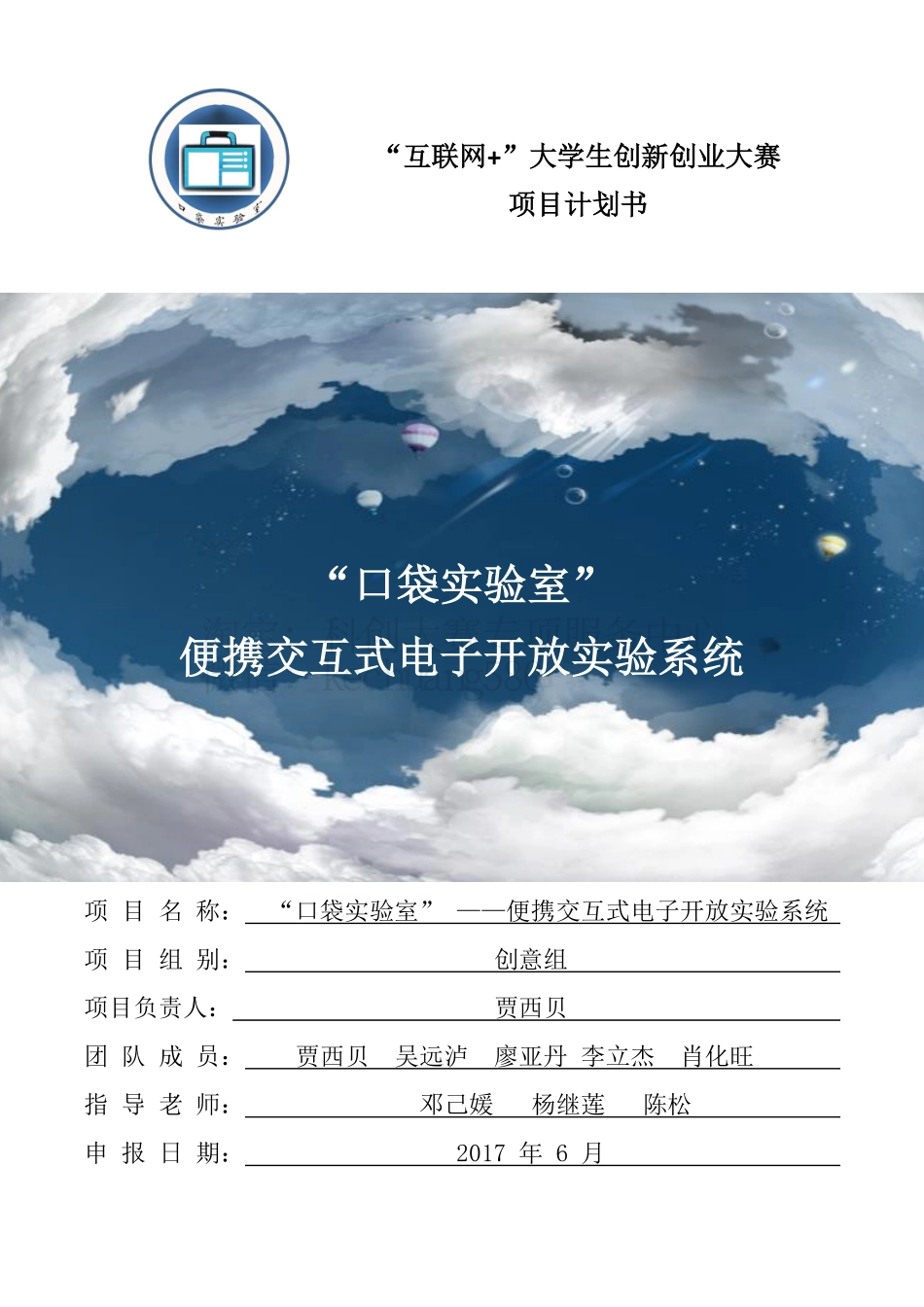

“口袋实验室” 便携交互式电子开放实验系统 项 目 名 称： “口袋实验室” ——便携交互式电子开放实验系统 项 目 组 别： 创意组 项目负责人： 贾西贝 团 队 成 员： 贾西贝 吴远泸 廖亚丹 李立杰 肖化旺 指 导 老 师： 邓己媛 杨继莲 陈松 申 报 日 期： 2017 年 6 月 个人简历 “互联网+”大学生创新创业大赛 项目计划书 淘宝：科创大赛专项服务中心微信：kechuang580 “口袋实验室”——便携交互式电子开放实验系统 2 摘 要 《电路原理》、《信号与系统》等课程是工科电类专业重要专业基础课程，与之配套的实践环节也是理解电路与系统原理的重要途径。据调查，目前国内电类基础实验开设现状却差强人意。很多高校的电路与系统实验教学主要依赖于验证性为主的老式实验箱系统或电脑软件仿真，且未能将电路实验和信号与系统实验进行有机整合，采用的是相对独立的两套实验设备，配套测量设备多，成本高，造成实验室资源的浪费且存在设备老化等问题。同时也有部分高校采用了新型智能实验箱，但也存在工作稳定度不高，后期维护难、能开设的实验项目不能很好满足教学需求等问题。而且因为工科实验普遍存在的开设模式单一，受时空限制严重的特点，使学生学习效率低下。因此，研制一款既适合电子基础课程实验教学，又能够调动学生实验积极性的综合实验系统具有重要意义。 针对以上问题，本项目提出了便携、一体化、开放式的实验解决方案，拟采用互联网 APP+便携交互式电子开放实验箱组成的综合智能系统满足客户各层次需求。首先系统利用 STEM32控制芯片结合其它外围电路，在实验箱中嵌入稳压电源、信号源、数字万用表等常用测量模块，整合了电路、信号与系统等实验内容，做成可拆卸式的实验项目模块，通过交互式彩色液晶显示与控制单元，自主引导学生进行实验，并能实时纠正实验错误，提高实验运行效率；同时可在实验箱中内嵌 WIFI 通信模块，能上传下载实验内容和实验数据，打破师生教学时空界限，真正实现教学时空分离，并且通过开发 APP 客户端，方便开展课程学习交流、实验特色项目定制等产品交易售后更新等服务。 系统采用独特的全隔离技术，充分考虑了实验者的实际实验操作可能出现的各种违规操作事故，将整个实验系统的所有测试端口均设计了短路保护电路，可避免因电路短路而造成的各种故障；对系统自带的各种测试仪表均设计了超量程声光报警功能，确保在实验过程中能够对设备进行最大限度的自保护。同时先进的全数字 FFT 技术及箱体模块人性化的设计理念均提高了硬件系统的可靠性，预留的部分硬件资源也方便后期软件系统升级，优化算法，扩展到模拟和数字电子技术实验内容。并且项目组技术核心均为我校电子创新基地骨干成员，专业扎实，工程设计经验丰富，也为课程后续特色工程实验项目定制服务提供了坚实保障。 系统已经过稳定性评估和性能实时测试，各项指标均超过现有同类型作品，获得同行专家的高度认可，在进一步完善产品功能的同时项目组中的营销团队也为产品制定了切实可行的市场推广计划，有望迅速生产营销占有市场。 关键字：便携交互式、一体化、开放实验系统、可拆卸模块；全隔离；实时纠错 淘宝：科创大赛专项服务中心微信：kechuang580 “口袋实验室”——便携交互式电子开放实验系统 3 目录 1、产品与研发 ................................................................. 4 1.1 研发背景....................................................... 4 1.2 设计思路....................................................... 5 1.3 产品研发....................................................... 6 1.4 产品的创新与特色 .............................................. 11 1.5 产品测试...................................................... 13 1.6 后续研发计划 .................................................. 16 2、市场分析 .................................................................. 16 2.1 目标客户群体 ..........................
