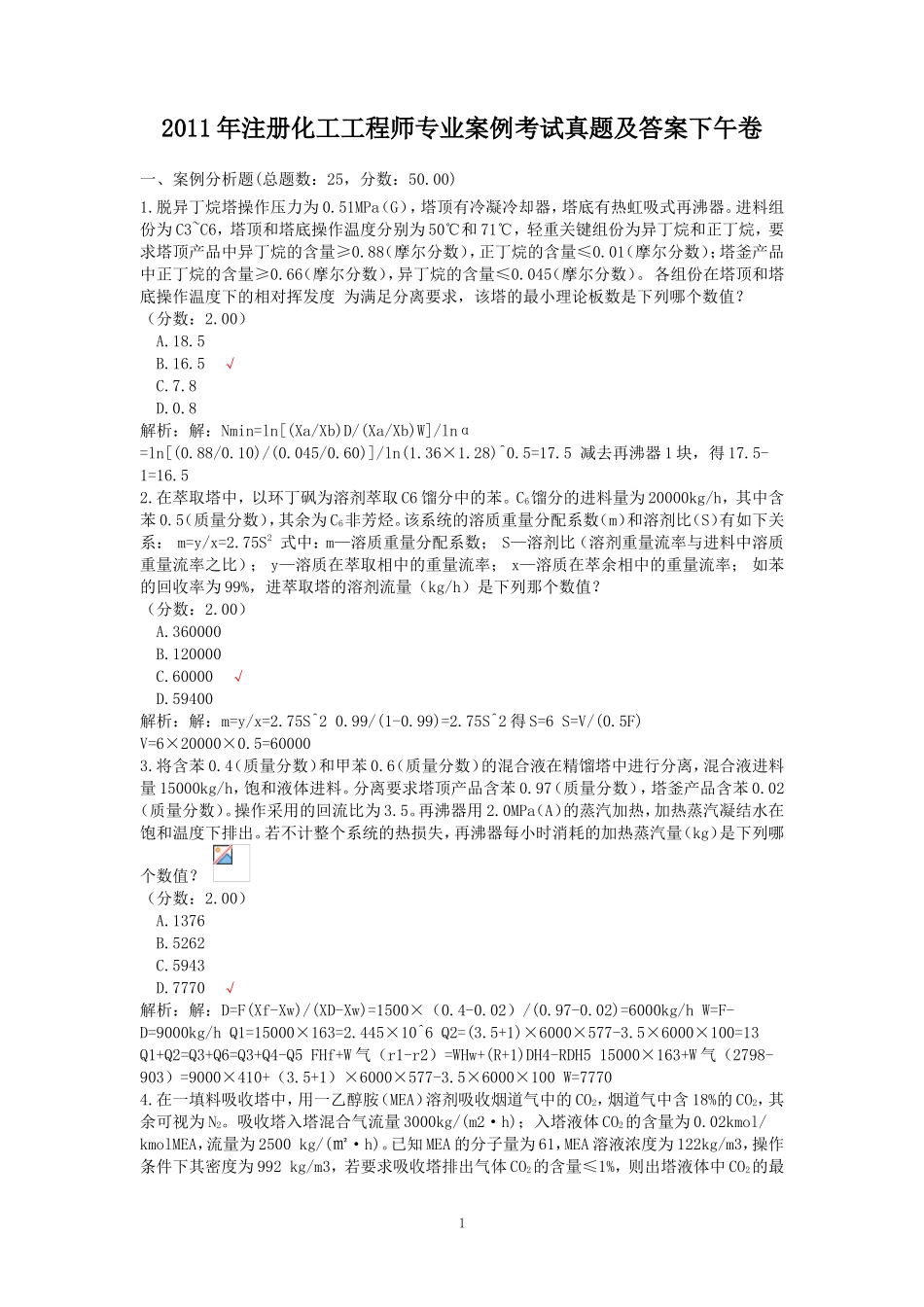

2011年注册化工工程师专业案例考试真题及答案下午卷

12011 年注册化工工程师专业案例考试真题及答案下午卷一、案例分析题(总题数：25，分数：50.00)1.脱异丁烷塔操作压力为 0.51MPa（G），塔顶有冷凝冷却器，塔底有热虹吸式再沸器。进料组份为 C3~C6，塔顶和塔底操作温度分别为 50℃和 71℃，轻重关键组份为异丁烷和正丁烷，要求塔顶产品中异丁烷的含量≥0.88（摩尔分数），正丁烷的含量≤0.01（摩尔分数）；塔釜产品中正丁烷的含量≥0.66（摩尔分数），异丁烷的含量≤0.045（摩尔分数）。 各组份在塔顶和塔底操作温度下的相对挥发度 为满足分离要求，该塔的最小理论板数是下列哪个数值？ （分数：2.00） A.18.5 B.16.5 √ C.7.8 D.0.8解析：解：Nmin=ln[(Xa/Xb)D/(Xa/Xb)W]/lnα =ln[(0.88/0.10)/(0.045/0.60)]/ln(1.36×1.28)^0.5=17.5 减去再沸器...
