2014年高考物理试卷（广东）（空白卷）

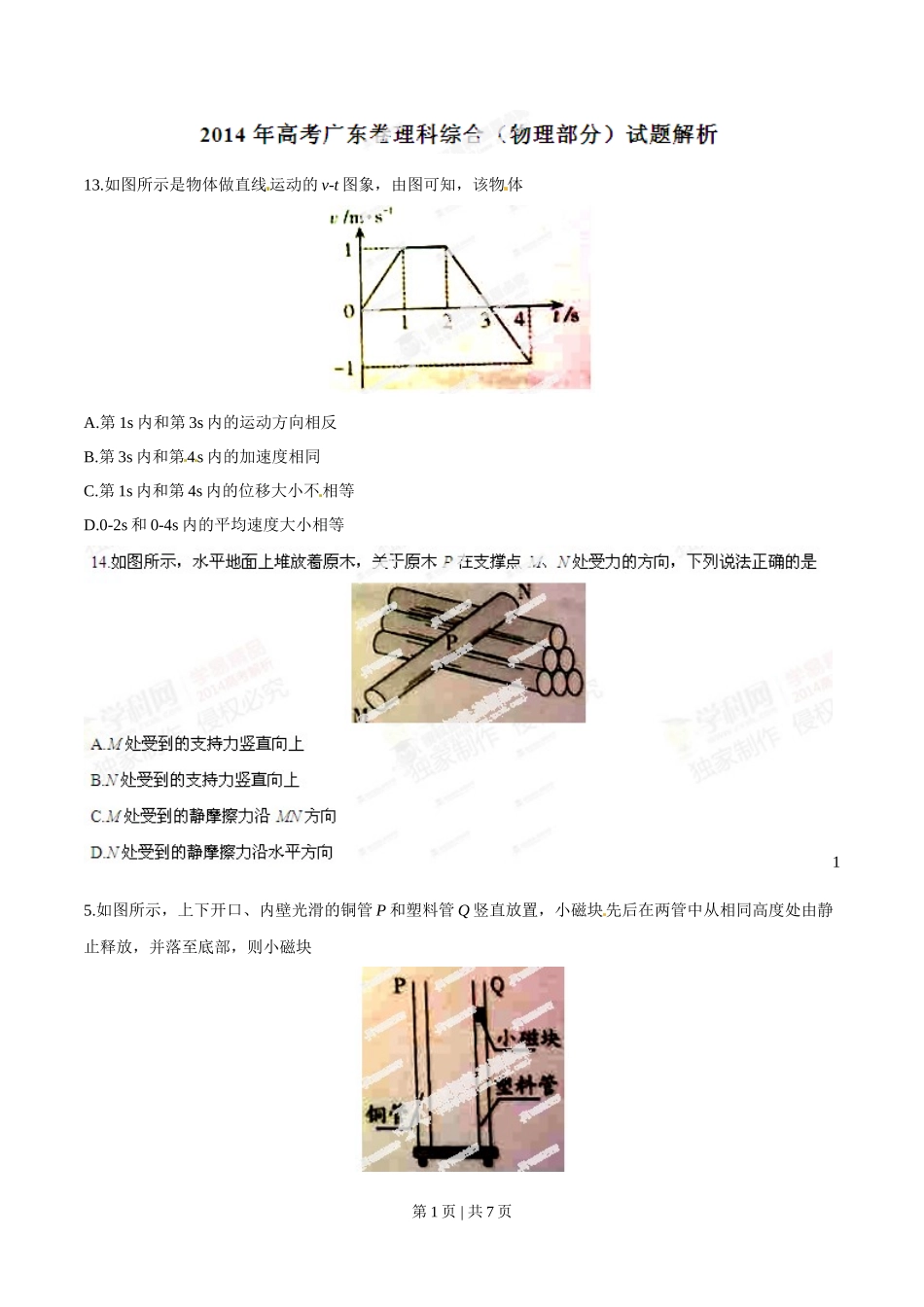

13.如图所示是物体做直线运动的 v-t 图象，由图可知，该物体A.第 1s 内和第 3s 内的运动方向相反B.第 3s 内和第4s 内的加速度相同C.第 1s 内和第 4s 内的位移大小不相等D.0-2s 和 0-4s 内的平均速度大小相等15.如图所示，上下开口、内壁光滑的铜管 P 和塑料管 Q 竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块[来源:学#科#网 Z#X#X#K]第 1 页 | 共 7 页 A.在 P 和 Q 中都做自由落体运动B.在两个下落过程中的机械能都守恒C.在 P 中的下落时间比在 Q 中的长[来源:学_科_网]D.落至底部时在 P 中的速度比在 Q 中的大16.如图所示是安装在列车车厢之间的摩擦缓冲器结构图。图中①和 ②为楔块，③和④为垫板，楔块与弹簧盒、垫板间均有摩擦。在车厢相互撞击使弹簧压缩的过程中A.缓冲器的机械能守恒B.摩擦力做功消耗机械能C.垫板的动能全部转化为内能D.弹簧的弹性势能全部转化为动能二、双项选择题：本大题共 9 小题每小题 6 分，共 54 分。在每小题给出的四个选项中，有两个选项符合题目要求，全部选对的得 6 分，只选一个且正确的得 3 分，有选错或不答的得 0 分。第 2 页 | 共 7 页 18.在光电效应实验中，用频率为 ν 的光照射光电管阴极，发生了光电效应，下列说法正确的是A.增大入射光强度，光电流增大B.减小入射光的强度，光电效应现象消失C.改用频率小于 ν 的光照射，一定不发生光电效应D.改用频率大于 ν 的光照射，光电子的最大初动能变大19.如图所示的电路中，P 为滑动变阻器的滑片。保持理想变压器的输入电压不变，闭合电建 S，下列说法正确的是A.P 向下滑动时，灯 L 变亮B.P 向下滑动时，变压器的输出电压不变C.P 向上滑动时，变压器的输入电流减小D.P 向上滑动时，变压器的输出功率变大[来源:Z_xx_k.Com]第 3 页 | 共 7 页 21.如图所示，飞行器 P 绕某星球做匀速圆周运动。星球相对飞行器的张角为。下列说法正确的是：A.轨道半径越大，周期越长B.轨道半径越大，速度越大[来源:学.科.网 Z.X.X.K][来源:学科网]C.若测得周期和张角，可得到星球的平均密度[来源:Zxxk.Com]D.若测得周期和轨道半径，可得到星球的平均密度第 4 页 | 共 7 页 ①如图 23（a），将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，部分数据如下表，由数据算得劲度系数 k= N/m。（g 取 9.80m/s2）砝码质量（g）50100150弹簧长度（cm）8.627.63[来源:学科网 ZXXK][来源:学&科&网]6.66②取下弹簧，将其一端固定于气垫导轨左侧，如图 23（b）所示：调整导轨，使滑块自由滑动时，通过两个光电门的速度大小 。③用滑块压缩弹簧，记录弹簧的压缩量 x；释放滑块，记录滑块脱离弹簧后的速度 v，释放滑块过程中，弹簧的弹性势能转化为 。④重复③中操作，得到 v 与 x 的关系如图 23（c）。由图可知，v 与 x 成 关系。由上述实验可得结论：对同一根弹簧，弹性势能与弹簧的 成正比。第 5 页 | 共 7 页 [来源:学科网]35.如图所示的水平轨道中，AC 段的中点 B 的正上方有一探测器，C 处有一竖直挡板。物体 P1沿轨道向右以速度 v1与静止在 A 点的物体 P2碰撞，并接合成复合体 P。以此碰撞时刻为计时零点，探测器只在至内工作。已知 P1、P2的质量都为，P 与 AC 间的动摩擦因数为，AB 段长，g 取 10m/s2。P1、P2和 P 均视为质点，P 与挡板的碰撞为弹性碰撞。36.如图 25 所示，足够大的平行挡板 A1、A2竖直放置，间距 6L。两板间存在两个方向相反的匀强磁场区域Ⅰ和Ⅱ，以水平面 MN 为理想分界面，Ⅰ区的磁感应强度为 B0，方向垂直纸面向外。A1、A2上各有位置正对的小孔 S 1、S2，两孔与分界面 MN 的距离均为 L，质量为 m、电荷量为+q 的粒子经宽度为 d 的匀强电场由静止加速后，沿水平方向从 S1进入Ⅰ区，并直接偏转到 MN 上的 P 点，再进入Ⅱ区，P 点与 A1板的距离是 L 的 k倍。不计重力，碰到挡板的粒子不予考虑。（1）若 k=1，求匀强电场的电场强度 E；（2）若，且粒子沿水平方向从 S2射出，求出粒子在磁场中的速度大小 v 与 k 的关系式和Ⅱ区的磁感应强度 B 与 k 的关系式。第 6 页 | 共 7 页 第 7 页 | 共 7 页
