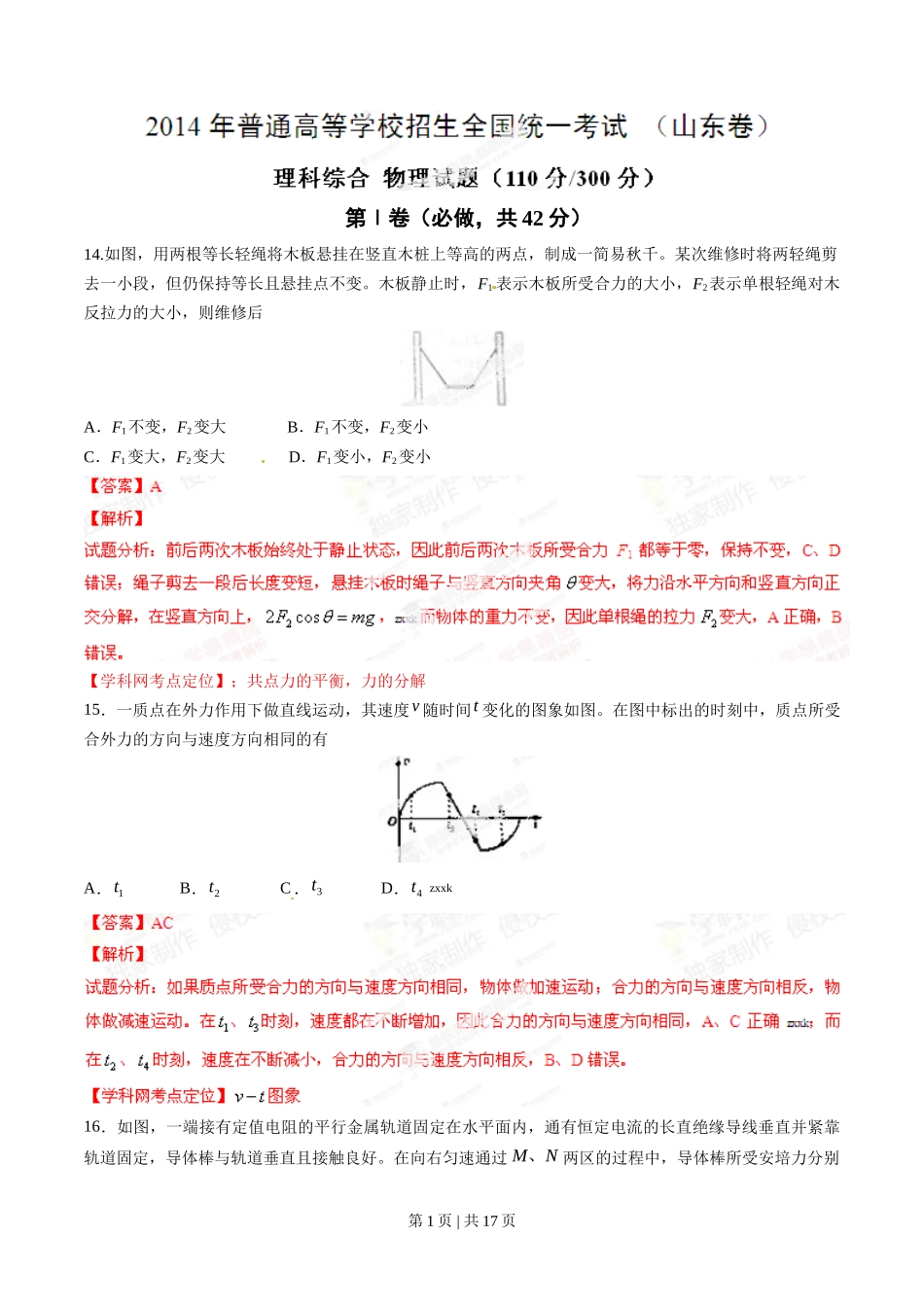

2014年高考物理试卷（山东）（解析卷）

第Ⅰ卷（必做，共 42 分）14.如图，用两根等长轻绳将木板悬挂在竖直木桩上等高的两点，制成一简易秋千。某次维修时将两轻绳剪去一小段，但仍保持等长且悬挂点不变。木板静止时，F1 表示木板所受合力的大小，F2表示单根轻绳对木反拉力的大小，则维修后A．F1不变，F2变大 B．F1不变，F2变小C．F1变大，F2变大 D．F1变小，F2变小学科网【学科网考点定位】；共点力的平衡，力的分解15．一质点在外力作用下做直线运动，其速度v 随时间t 变化的图象如图。在图中标出的时刻中，质点所受合外力的方向与速度方向相同的有A． 1t B． 2t C． 3t D． 4t zxxk16．如图，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好。在向右匀速通过NM、两区的过程中，导体棒所受安培力分别第 1 页 | 共 17 页 用MF、NF 表示。不计轨道电阻。以下叙述正确的是[学科网A．MF向右 B．NF 向左 C．MF逐渐增大 D．NF 逐渐减小[学 科网17．如图，将额定电压为 60V 的用电器，通过一理想变压器接在正弦交变电源上。闭合开关 S 后，用电器正常工作，交流电压表和交流电流表（均为理想电表）的示数分别为 220V 和 2.2A。以下判断正确的是A．变压器输入功率为 484WB．通过原线圈的电流的有效值为 0.6AC．通过副线圈的电流的最大值为 2.2A[学科-网D．变压器原、副线圈的电流匝数比3:11:21nn学科网18．如图，场强大小为 E、方向竖直向下的匀强电场中有一矩形区域 abcd ，水平边 ab 长为 s ，竖直边 ad长为h 。质量均为m 、带电荷量分别为q和q的两粒子，由ca、 两点先后沿ab 和cd 方向以速率0v 进第 2 页 | 共 17 页 入矩形区（两粒子不同时出现在电场中）。不计重力，若两粒子轨迹恰好相切，则0v 等于[学科-网学科网A．mhqEs22 B．mhqEs2 C．mhqEs24 D．mhqEs419．如图，半径为 R 的均匀带正电薄球壳，其上有一小孔 A。已知壳内的场强处处为 零；壳外空间的电场与将球壳上的全部电荷集中于球心 O 时在壳外产生的电场一样。一带正电的试探电荷（不计重力）从球心以初动能 Ek0沿 OA 方向射出。[学科网下列关于试探电荷的 动能 Ek与离开球心的距离 r的关系图象，可能正确的是学科网第 3 页 | 共 17 页 【答案】A[来源:学科网]【解析】【学科网考点定位】动能定理，点电荷的电场20．2013 年我国相继完成“神十”与 “天宫”对接、“嫦娥”携“玉兔”落月两大航天工程。某航天爱好者提出“玉兔”回家的设想：如图，将携带“玉兔”的返回系统由月球表面发射到 h 高度的轨道上，与在该轨道绕月球做圆周运动的飞船对接，然后由飞船送“玉兔”返回地球。设“玉兔”质量为 m ，月球半径为 R ， 月 面 的 重 力 加 速 度 为月g。 以 月 面 为 零 势 能 面 ， “ 玉 兔 ” 在 h 高 度 的 引 力 势 能 可 表 示 为hRRGMmhEP，其中G 为引力常量， M为月球质量。[学科网若忽略月球的自转，从开始发射到对接完成需要对“玉兔”做的功为[来源:Z.xx.k.Com]A．(2 )()mg R hRRh月 B．(2 )()mg R hRRh月 C．2()()2mg R hRRh月 D．1()()2mg R hRRh月第 4 页 | 共 17 页 第Ⅱ卷 （必做 56 分+选做 12 分，共 68 分）【必做部分】21.（8 分）某实验小组利用弹簧秤和刻度尺，测量滑块在木板上运动的最大速度。实验步骤：① 用弹簧秤测量橡皮泥和滑块的总重力，记作G ；② 将装 有橡皮泥的滑块放在水平木板上，通过水平细绳和固定弹簧秤相连，如图甲所示。在 A 端向右拉动木板，待弹簧秤示数稳定后，将读数记作 F ；[学科网③改变滑块上橡皮泥的质量，重复步骤①②； 实验数据如下表所示：④如图乙所示，将木板固定在水平桌面上，滑块置于木板上左端 C 处，细绳跨过定滑轮分别与滑块和重物P 连接，保持滑块静止，测量重物 P 离地面的高度h ；⑤滑块由静止释放后开始运动并最终停在木板上的 D 点（未与滑轮碰撞），测量DC、间的距离 s 。完成下列作图和...
