2014年高考物理试卷（广东）（解析卷）

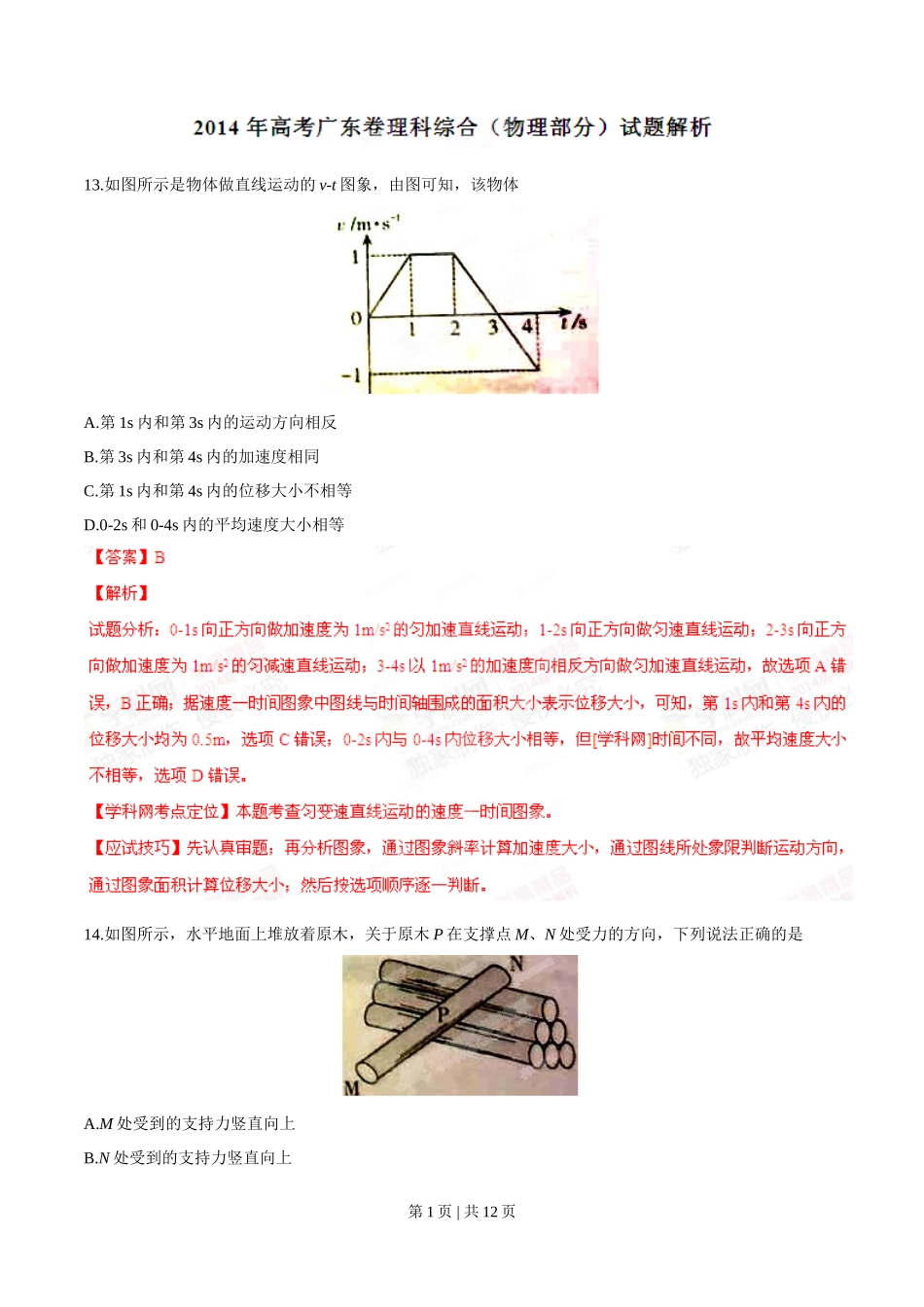

13.如图所示是物体做直线运动的 v-t 图象，由图可知，该物体A.第 1s 内和第 3s 内的运动方向相反B.第 3s 内和第 4s 内的加速度相同C.第 1s 内和第 4s 内的位移大小不相等D.0-2s 和 0-4s 内的平均速度大小相等14.如图所示，水平地面上堆放着原木，关于原木 P 在支撑点 M、N 处受力的方向，下列说法正确的是A.M 处受到的支持力竖直向上B.N 处受到的支持力竖直向上第 1 页 | 共 12 页 C.M 处受到的静摩擦力沿 MN 方向D.N 处受到的静摩擦力沿水平方向15.如图所示，上下开口、内壁光滑的铜管 P 和塑料管 Q 竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块[学 科网A.在 P 和 Q 中都做自由落体运动B.在两个下落过程中的机械能都守恒C.在 P 中的下落时间比在 Q 中的长D.落至底部时在 P 中的速度比在 Q 中的大16.如图所示是安装在列车车厢之间的摩擦缓冲器结构图。图中①和②为楔块，③和④为垫板，楔块与弹簧盒、垫板间均有摩擦。在车厢相互撞击使弹簧压缩的过程中第 2 页 | 共 12 页 A.缓冲器的机械能守恒B.摩擦力做功消耗机械能C.垫板的动能全部转化为内能D.弹簧的弹性势能全部转化为动能二、双项选择题：本大题共 9 小题每小题 6 分，共 54 分。在每小题给出的四个选项中，有两个选项符合题目要求，全部选对的得 6 分，只选一个且正确的得 3 分，有选错或不答的得 0 分。17.用密封性好、充满气体的塑料袋包裹易碎品，如图 10 所示。充气袋四周被挤压时，假设袋内气体与外界无热交换，则袋内气体A.体积减小，内能增大B.体积减小，压强减小C.对外界做负功，内能增大第 3 页 | 共 12 页 D.对外界做正功，压强减小[来源:学科网 ZXXK]18.在光电效应实验中，用频率为 ν 的光照射光电管阴极，发生了光电效应，下列说法正确的是A.增大入射光强度，光电流增大[来源:Z|xx|k.Com]B.减小入射光的强度，光电效应现象消失C.改用频率小于 ν 的光照射，[学科网一定不发生光电效应D.改用频率大于 ν 的光照射，光电子的最大初动能变大19.如图所示的电路中，P 为滑动变阻器的滑片。保持理想变压器的输入电压不变，闭合电建 S，下列说法正确的是第 4 页 | 共 12 页 A.P 向下滑动时，灯 L 变亮B.P 向下滑动时，变压器的输出电压不变C.P 向上滑动时，[学- 科网变压器的输入电流减小D.P向上滑动时，变压器的输出功率变大20.如图所示，光滑绝缘的水平桌面上，固定着一个带电荷量为+Q 的小球 P。带电荷量分别为-q 和+2q 的小球 M 和 N。由绝缘细杆相连，静止在桌面上。P 与 M 相距 L，[学科 网P、M 和 N 视为点电荷。下 列说法正确的是A.M 与 N 的距离大于 LB.P、M 和 N 在同一直线上[来源:学科网]C.在 P 产生的电场中，M、N 处的电势相同D.M、N 及细杆组成的系统所受合外力为零第 5 页 | 共 12 页 【解析】21.如图所示，飞行器 P 绕某星球做匀速圆周运动。星球相对飞行器的张角为。下列说法正确的是：A.轨道半径越大，周期越长B.轨道半径越大，速度越大C.若测得周期和张角，可得到星球的平均密度D.若测得周期和轨道半径，可得到星球的平均密度第 6 页 | 共 12 页 34.（1）某同学设计的可 调电源电路如图（a）所示，R0为保护电阻，P 为滑动变阻器的滑片。闭合电建S。[来源:学&科&网 Z&X&X&K]①用电压表测量 A、B 两端的电压：将电压表调零，选择 0-3V 挡，示数如图 22 （b），电压值为 V。②在接通外电路之前，为了保证外电路的安全，滑片 P 应先置于 端。③要使输出电压变大，滑片 P 应向 端滑动。④若电源电路中不接入 R0，则在使用过程中，存在 的风险（填“断路”或“短路”）。第 7 页 | 共 12 页 （2）某同学根据机械能守恒定律，设计实验探究弹簧弹性势能与压缩量的关系①如图 23（a），将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，部分数据如下表，由数据算得劲度系数 k= N/m。（g 取 9.80m/s2）[来源:学§科§网 Z§X§X§K]砝码质量（g）50100150...
