2020年注册电气工程师发输变电专业案例考试真题及答案下午卷

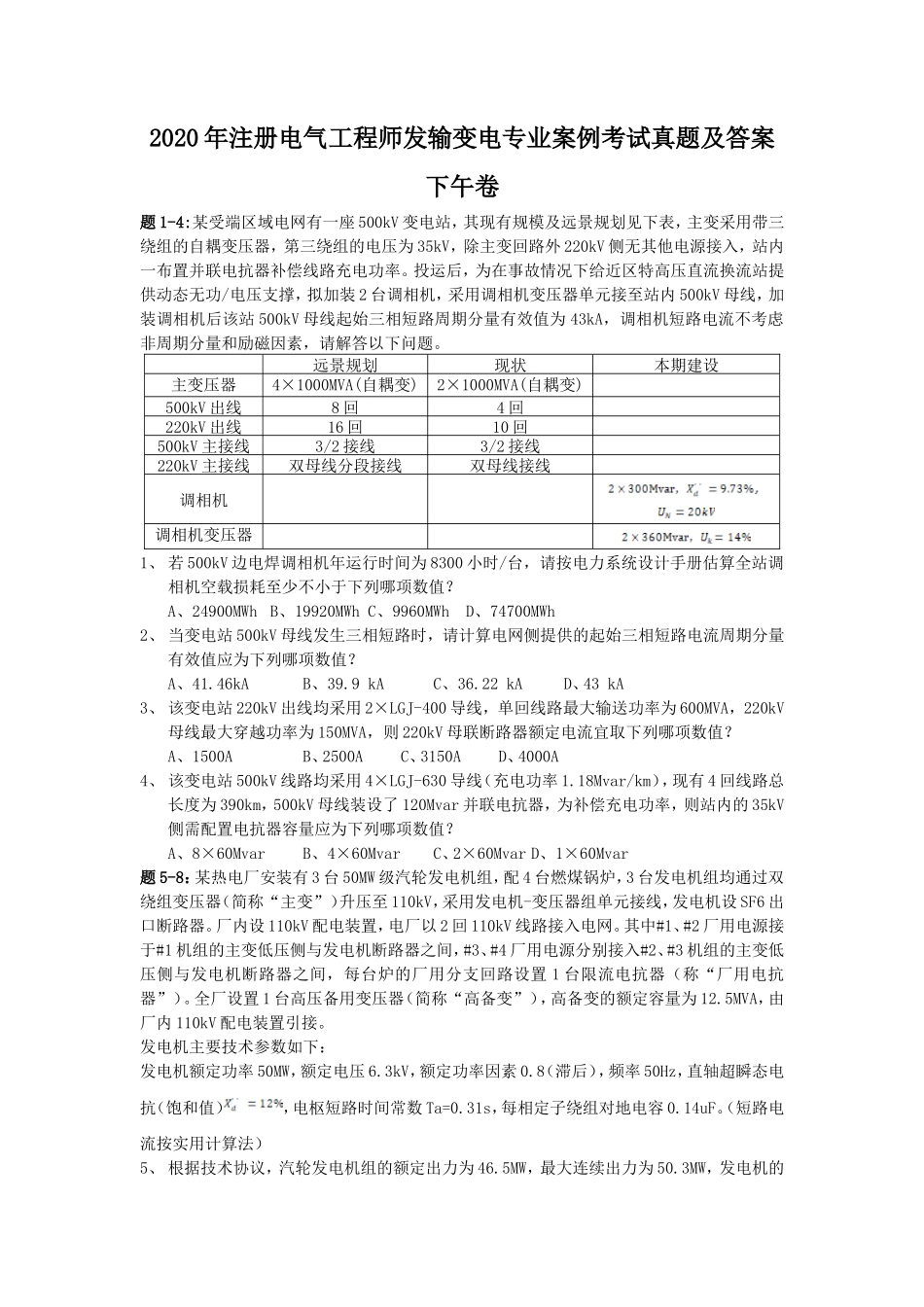

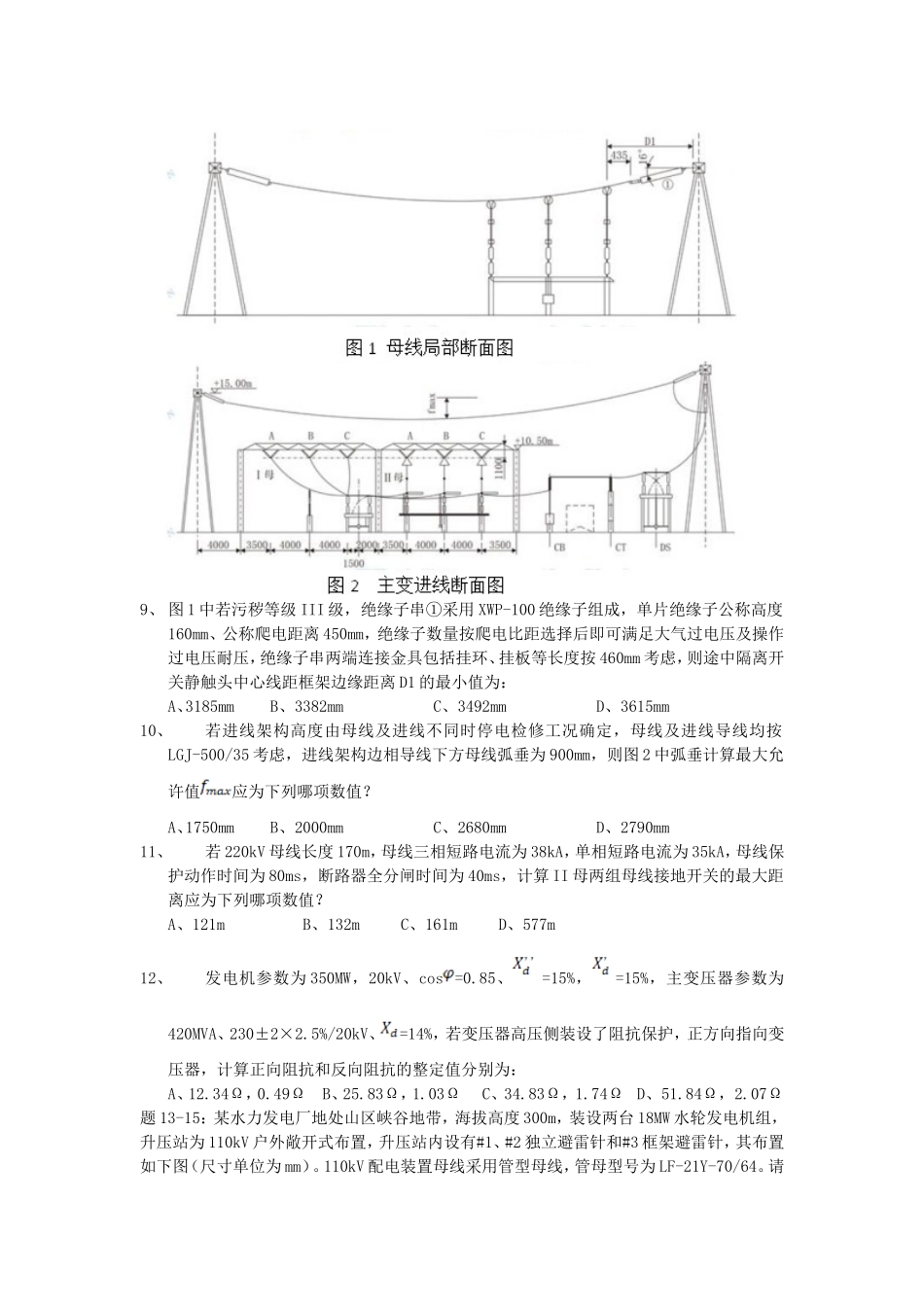

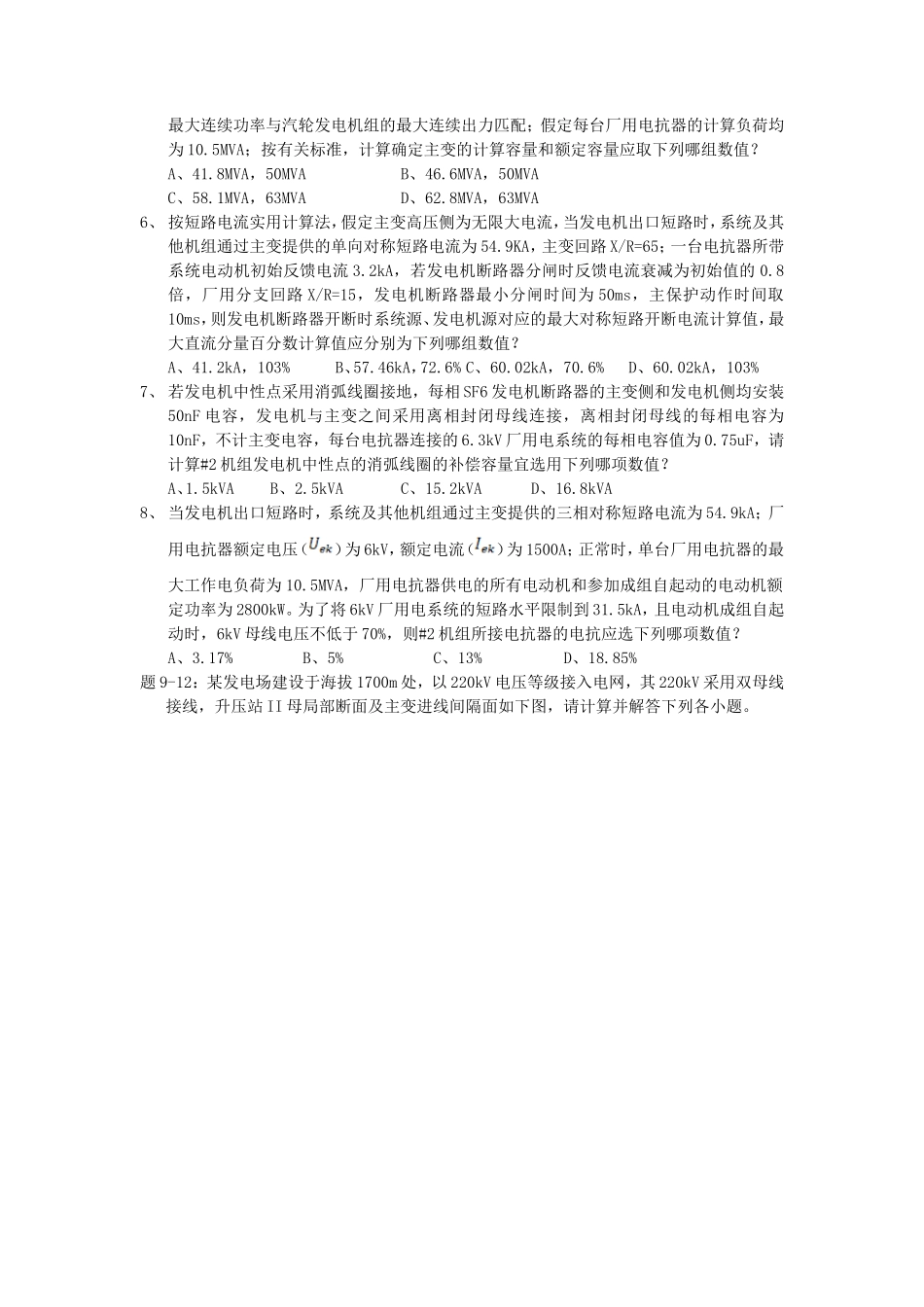

2020 年注册电气工程师发输变电专业案例考试真题及答案下午卷题 1-4:某受端区域电网有一座 500kV 变电站，其现有规模及远景规划见下表，主变采用带三绕组的自耦变压器，第三绕组的电压为 35kV，除主变回路外 220kV 侧无其他电源接入，站内一布置并联电抗器补偿线路充电功率。投运后，为在事故情况下给近区特高压直流换流站提供动态无功/电压支撑，拟加装 2 台调相机，采用调相机变压器单元接至站内 500kV 母线，加装调相机后该站 500kV 母线起始三相短路周期分量有效值为 43kA，调相机短路电流不考虑非周期分量和励磁因素，请解答以下问题。远景规划现状本期建设主变压器4×1000MVA(自耦变)2×1000MVA(自耦变)500kV 出线8 回4 回220kV 出线16 回10 回500kV 主接线3/2 接线3/2 接线220kV ...
