2017年高考物理试卷（江苏）（空白卷）

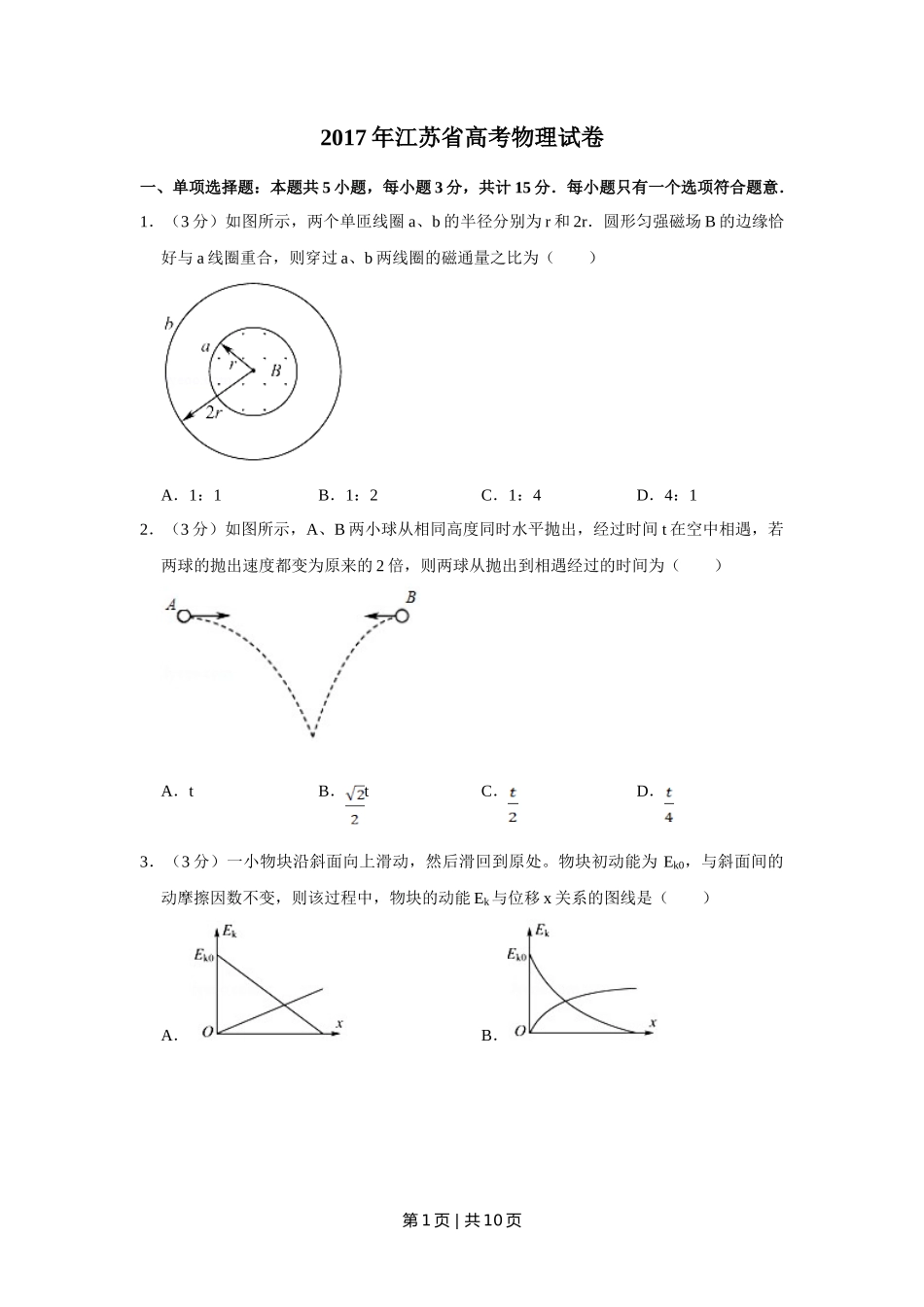

2017 年江苏省高考物理试卷一、单项选择题：本题共 5 小题，每小题 3 分，共计 15 分．每小题只有一个选项符合题意．1．（3 分）如图所示，两个单匝线圈 a、b 的半径分别为 r 和 2r．圆形匀强磁场 B 的边缘恰好与 a 线圈重合，则穿过 a、b 两线圈的磁通量之比为（ ）A．1：1B．1：2C．1：4D．4：12．（3 分）如图所示，A、B 两小球从相同高度同时水平抛出，经过时间 t 在空中相遇，若两球的抛出速度都变为原来的 2 倍，则两球从抛出到相遇经过的时间为（ ）A．tB．tC．D．3．（3 分）一小物块沿斜面向上滑动，然后滑回到原处。物块初动能为 Ek0，与斜面间的动摩擦因数不变，则该过程中，物块的动能 Ek与位移 x 关系的图线是（ ）A．B．第 1 页 | 共 10 页 C．D．4．（3 分）如图所示，三块平行放置的带电金属薄板 A、B、C 中央各有一小孔，小孔分别位于 O、M、P 点。由 O 点静止释放的电子恰好能运动到 P 点。现将 C 板向右平移到P′点，则由 O 点静止释放的电子（ ）A．运动到 P 点返回B．运动到 P 和 P′点之间返回C．运动到 P′点返回D．穿过 P′点5．（3 分）如图所示，一小物块被夹子夹紧，夹子通过轻绳悬挂在小环上，小环套在水平光滑细杆上，物块质量为 M，到小环的距离为 L，其两侧面与夹子间的最大静摩擦力均为 F．小环和物块以速度 v 向右匀速运动，小环碰到杆上的钉子 P 后立刻停止，物块向上摆动。整个过程中，物块在夹子中没有滑动。小环和夹子的质量均不计，重力加速度为 g。下列说法正确的是（ ）A．物块向右匀速运动时，绳中的张力等于 2FB．小环碰到钉子 P 时，绳中的张力大于 2F第 2 页 | 共 10 页 C．物块上升的最大高度为D．速度 v 不能超过二、多项选择题：本题共 4 小题，每小题 4 分，共计 16 分．每小题有多个选项符合题意．全部选对的得 4 分，选对但不全的得 2 分．错选或不答的得 0 分．6．（4 分）“天舟一号”货运飞船于 2017 年 4 月 20 日在文昌航天发射中心成功发射升空，与“天宫二号”空间实验室对接前，“天舟一号”在距离地面约 380km 的圆轨道上飞行，则其（ ）A．角速度小于地球自转角速度B．线速度小于第一宇宙速度C．周期小于地球自转周期D．向心加速度小于地面的重力加速度7．（4 分）某音响电路的简化电路图如图所示，输入信号既有高频成分，也有低频成分，则（ ）A．电感 L1的作用是通高频B．电容 C2的作用是通高频C．扬声器甲用于输出高频成分D．扬声器乙用于输出高频成分8．（4 分）在 x 轴上有两个点电荷 q1、q2，其静电场的电势 φ 在 x 轴上分布如图所示。下列说法正确有（ ）第 3 页 | 共 10 页 A．q1和 q2带有异种电荷B．x1处的电场强度为零C．负电荷从 x1移到 x2，电势能减小D．负电荷从 x1移到 x2，受到的电场力增大9．（4 分）如图所示，三个小球 A、B、C 的质量均为 m，A 与 B、C 间通过铰链用轻杆连接，杆长为 L，B、C 置于水平地面上，用一轻质弹簧连接，弹簧处于原长。现 A 由静止释放下降到最低点，两轻杆间夹角 α 由 60°变为 120°，A、B、C 在同一竖直平面内运动，弹簧在弹性限度内，忽略一切摩擦，重力加速度为 g。则此下降过程中（ ）A．A 的动能达到最大前，B 受到地面的支持力小于 mgB．A 的动能最大时，B 受到地面的支持力等于 mgC．弹簧的弹性势能最大时，A 的加速度方向竖直向下D．弹簧的弹性势能最大值为mgL三、简答题：本题分必做题（第 10、11 题）和选做题（第 12 题）两部分，共计 42 分．请将解答填写在答题卡相应的位置．【必做题】10．（8 分）利用如图 1 所示的实验装置探究恒力做功与物体动能变化的关系．小车的质量为 M＝200.0g，钩码的质量为 m＝10.0g，打点计时器的电源为 50Hz 的交流电．第 4 页 | 共 10 页 （1）挂钩码前，为了消除摩擦力的影响，应调节木板右侧的高度，直至向左轻推小车观察到 ．（2）挂上钩码，按实验要求打出的一条纸带如图 2 所示．选择某一点为 O，一次每隔 4个计时点取一个...
