2012年高考物理试卷（重庆）（空白卷）

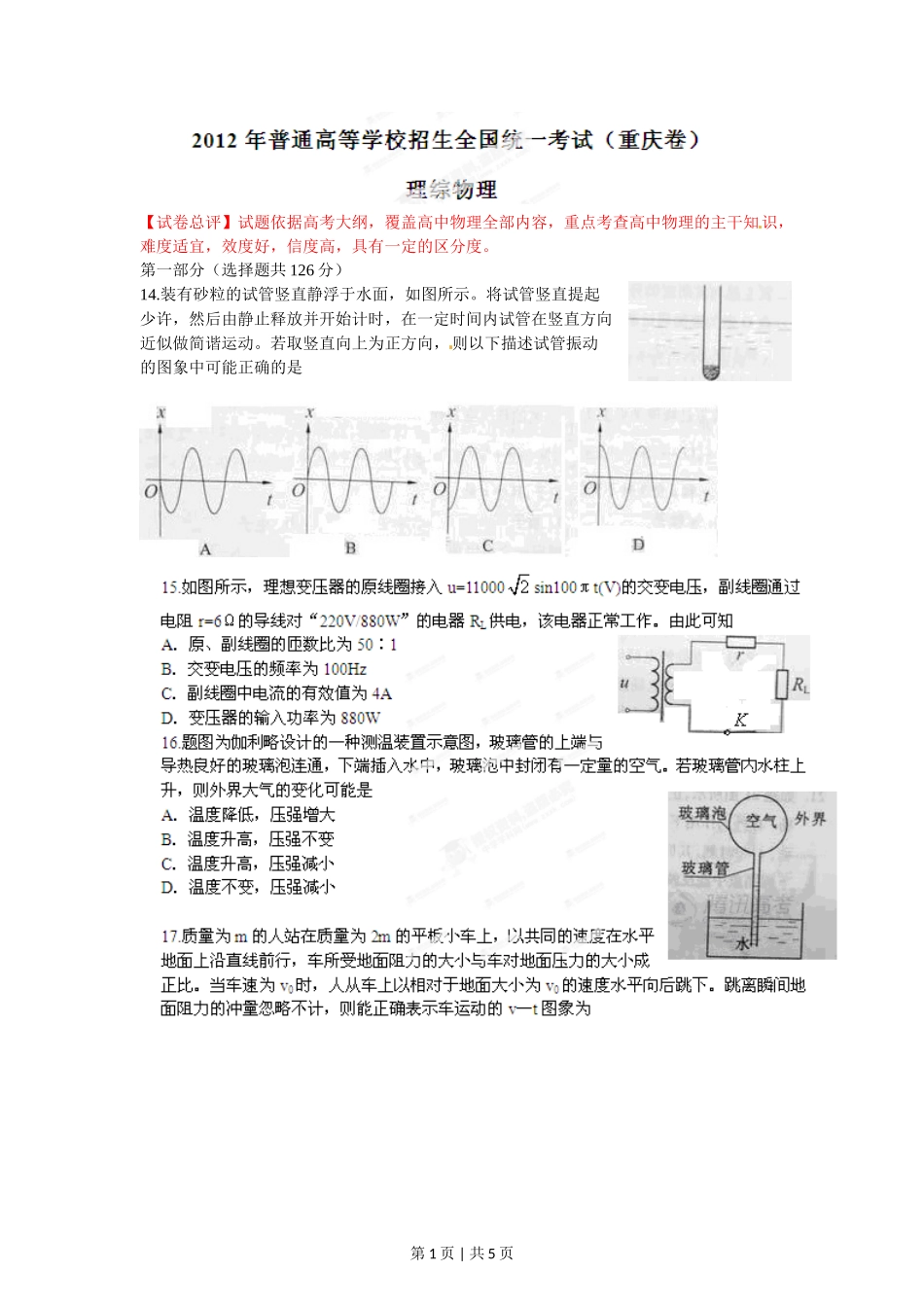

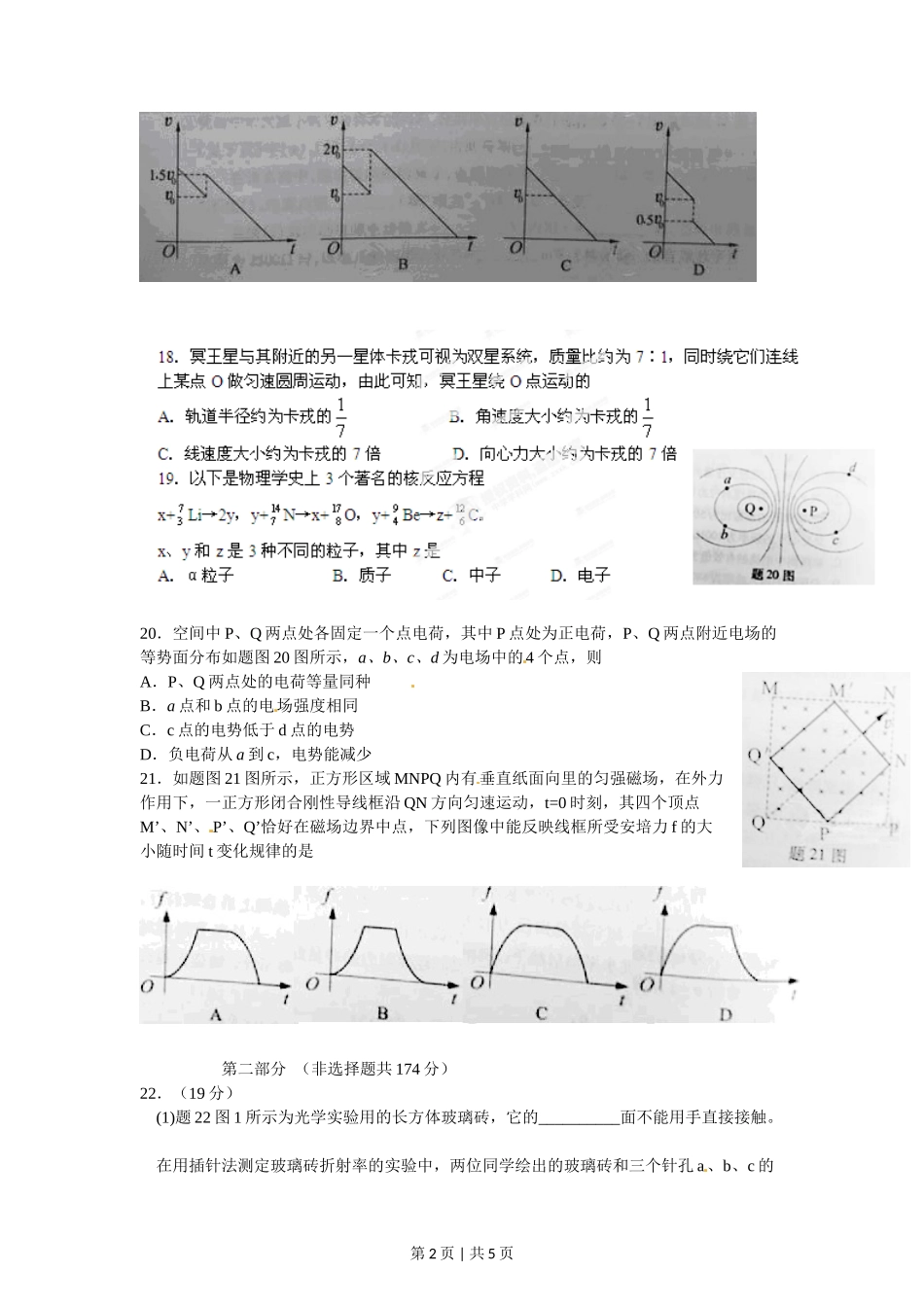

【试卷总评】试题依据高考大纲，覆盖高中物理全部内容，重点考查高中物理的主干知识，难度适宜，效度好，信度高，具有一定的区分度。第一部分（选择题共 126 分）[来源:学科网 ZXXK]14.装有砂粒的试管竖直静浮于水面，如图所示。将试管竖直提起少许，然后由静止释放并开始计时，在一定时间内试管在竖直方向近似做简谐运动。若取竖直向上为正方向，则以下描述试管振动的图象中可能正确的是第 1 页 | 共 5 页 20．空间中 P、Q 两点处各固定一个点电荷，其中 P 点处为正电荷，P、Q 两点附近电场的等势面分布如题图 20 图所示，a、b、c、d 为电场中的4 个点，则A．P、Q 两点处的电荷等量同种 B．a 点和 b 点的电场强度相同 [来源:学#科#网 Z#X#X#K]C．c 点的电势低于 d 点的电势 [来源:Zxxk.Com]D．负电荷从 a 到 c，电势能减少21．如题图 21 图所示，正方形区域 MNPQ 内有垂直纸面向里的匀强磁场，在外力作用下，一正方形闭合刚性导线框沿 QN 方向匀速运动，t=0 时刻，其四个顶点M’、N’、 P’、Q’恰好在磁场边界中点，下列图像中能反映线框所受安培力 f 的大小随时间 t 变化规律的是 第二部分 （非选择题共 174 分）22．（19 分） (1)题 22 图 1 所示为光学实验用的长方体玻璃砖，它的__________面不能用手直接接触。[来源:学&科&网] 在用插针法测定玻璃砖折射率的实验中，两位同学绘出的玻璃砖和三个针孔 a、b、c 的第 2 页 | 共 5 页 位置相同，且插在 c 位置的针正好挡住插在 a、b 位置的针的像，但最后一个针孔的位置不同，分别为 d、e 两点，如题 22 图 2 所示，计算折射率时，用_____________（填“d”或“e”）点得到的值较小，用________________（填“d”或“e”）点得到的值误差较小。第 3 页 | 共 5 页 23．（16 分）题 23 图所示为一种摆式摩擦因数测量仪，可测量轮胎与地面间动摩擦因数，基主要部件有：底部固定有轮胎橡胶片的摆锤和连接摆锤的轻质细杆。摆锤的质量为 m，细杆可绕轴 O 在竖直平面内自由转动，摆锤重心到 O 点距离为 L。测量时，测量仪固定于水平地面，将摆锤从与 O 等高的位置处静止释放。摆锤到最低点附近时，橡胶片紧压地面擦过一小段距离 s（s1)的颗粒打在收集板上的位置到 O点的距离。第 5 页 | 共 5 页
