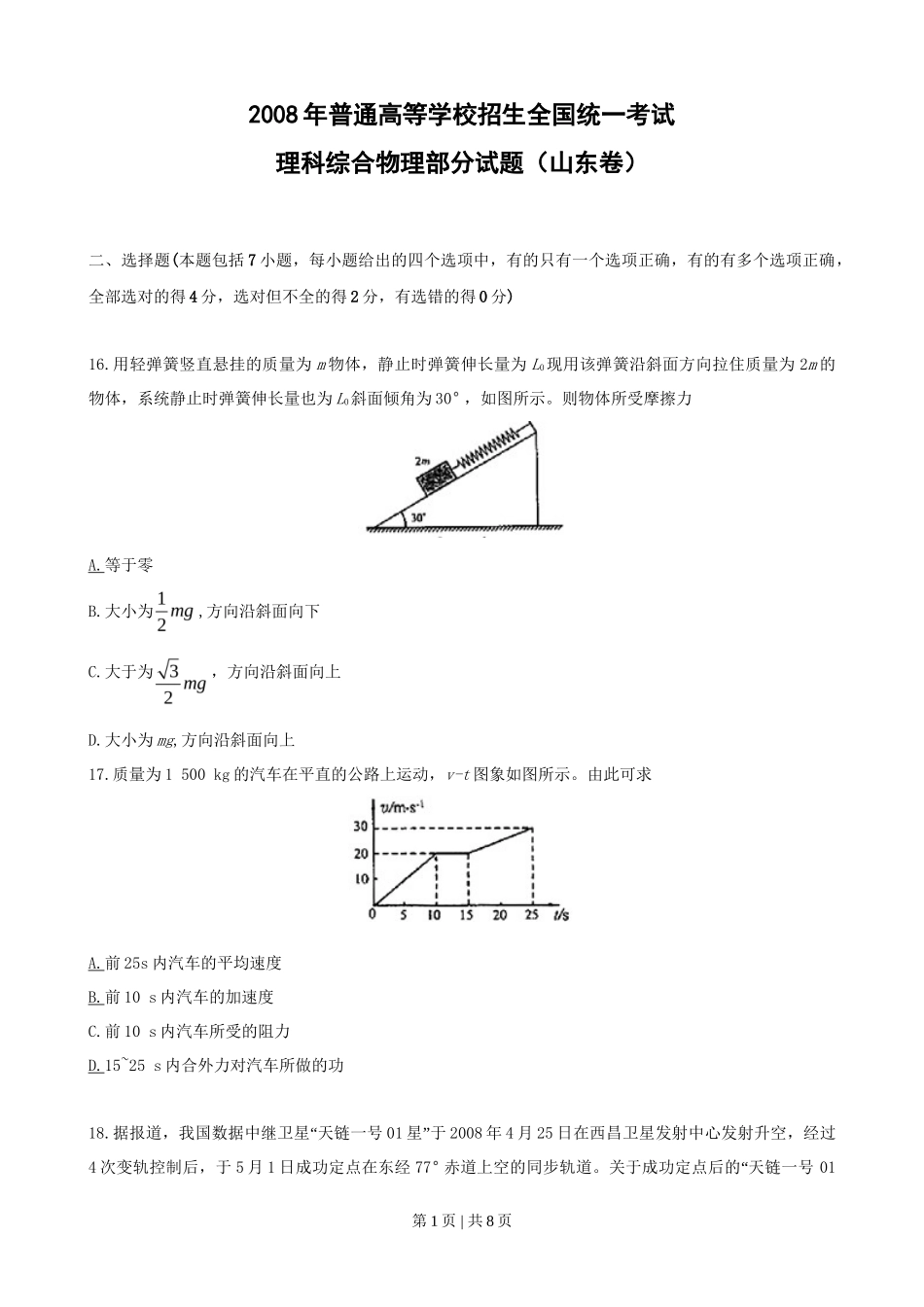

2008 年普通高等学校招生全国统一考试理科综合物理部分试题（山东卷）二、选择题(本题包括 7 小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得 4 分，选对但不全的得 2 分，有选错的得 0 分)16.用轻弹簧竖直悬挂的质量为 m 物体，静止时弹簧伸长量为 L0现用该弹簧沿斜面方向拉住质量为 2m 的物体，系统静止时弹簧伸长量也为 L0斜面倾角为 30 ，如图所示。则物体所受摩擦力A.等于零B.大小为,方向沿斜面向下C.大于为，方向沿斜面向上D.大小为 mg,方向沿斜面向上 17.质量为 1 500 kg 的汽车在平直的公路上运动，v-t 图象如图所示。由此可求A.前 25s 内汽车的平均速度B.前 10 s 内汽车的加速度C.前 10 s 内汽车所受的阻力D.15~25 s 内合外力对汽车所做的功18.“据报道，我国数据中继卫星 天链一号 01”星 于 2008 年 4 月 25 日在西昌卫星发射中心发射升空，经过4 次变轨控制后，于 5 月 1 日成功定点在东经 77“赤道上空的同步轨道。关于成功定点后的 天链一号 01第 1 页 | 共 8 页 ”星 ，下列说法正确的是A.运行速度大于 7.9 km/sB.离地面高度一定，相对地面静止C.绕地球运行的角速度比月球绕地球运行的角速度大D.向心加速度与静止在赤道上物体的向心加速度大小相等19.直升机悬停在空中向地面投放装有救灾物资的箱子，如图所示。设投放初速度为零，箱子所受的空气阻力与箱子下落速度的平方成正比，且运动过程中箱子始终保持图示姿态。在箱子下落过程中，下列说法正确的是A.箱内物体对箱子底部始终没有压力B.箱子刚从飞机上投下时，箱内物体受到的支持力最大C.箱子接近地面时，箱内物体受到的支持力比刚投下时大D.“”若下落距离足够长，箱内物体有可能不受底部支持力而 飘起来20.图 1、图 2 分别表示两种电压的波形，其中图 1 所示电压按正弦规律变化。下列说法正确的是A.图 1 表示交流电，图 2 表示直流电B.两种电压的有效值相等C.图 1 所示电压的瞬时值表达式为 u=311sin100 VD.图 1 所示电压经匝数比为 10:1 的变压器变压后，频率变为原来的21.如图所示，在 y 轴上关于 O 点对称的 A、B 两点有等量同种点电荷+Q，在 x 轴上 C 点有点电荷-Q,且CO=OD, ∠ADO＝60 .下列判断正确的是第 2 页 | 共 8 页 A.O 点电场强度为零B.O 点电场强度为零C.若将点电荷+q 从 O 移向 C,电势能增大D.若将点电荷-q 从 O 移向 C，电势能增大22.两根足够长的光滑导轨竖直放置，间距为 L,底端接阻值为 R 的电阻。将质量为 m 的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为 B 的匀强磁场垂直，如图所示。除电阻 R 外其余电阻不计。现将金属棒从弹簧原长位置由静止释放，则A.释放瞬间金属棒的加速度等于重力加速度 gB.金属棒向下运动时，流过电阻 R 的电流方向为 a→bC.金属棒的速度为 v 时，所受的按培力大小为 F=D.电阻 R 上产生的总热量等于金属棒重力势能的减少第Ⅱ卷(必做 120 分+选做 32 分，共 152 分)【必做部分】23.（12 分）2007“”年诺贝尔物理学奖授予了两位发现 巨磁电阻 效应的物理学家。材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。第 3 页 | 共 8 页 若图 1 为某磁敏电阻在室温下的电阻-磁感应强度特性曲线，其中 RB、RO分别表示有、无磁敏电阻的阻值。为了测量磁感应强度 B，需先测量磁敏电阻处于磁场中的电阻值 RB。请按要求完成下列实验。（1）设计一个可以测量磁场中该磁敏电阻阻值的电路，在图 2 的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为 0.6～1.0T，不考虑磁场对电路其它部分的影响）。要求误差较小。 提供的器材如下： A.磁敏电阻，无磁场时阻值 B.滑动变阻器 R，全电阻约 C.电流表，量程 2.5mA,内阻约 D.电压表，量程 3V，内阻约 3k E.直流电源 E，电动势 3V，内阻不计 F.开关 S，导线若干（2）正确接线后，将磁敏电阻置入待测磁场...
