锌铁液流电池发电侧、电网侧、用户侧解决方案〔24页〕

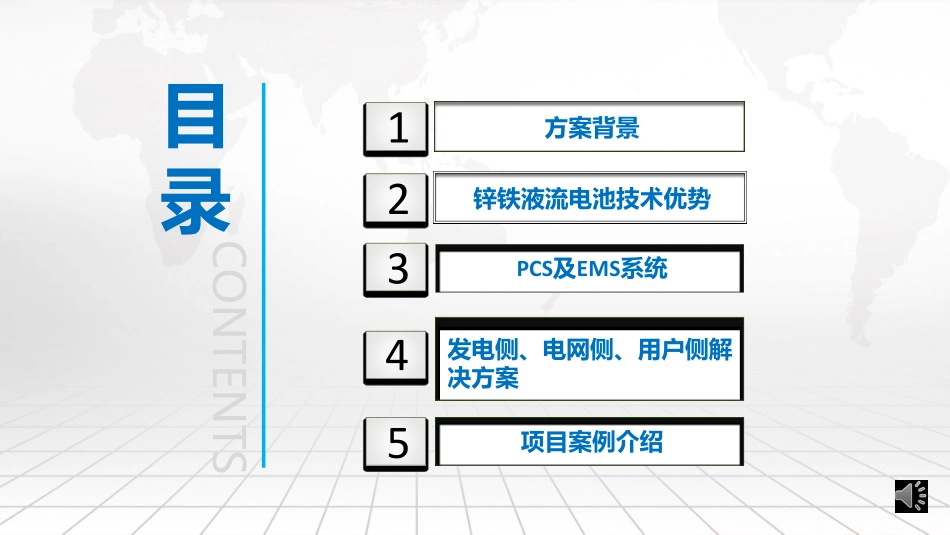

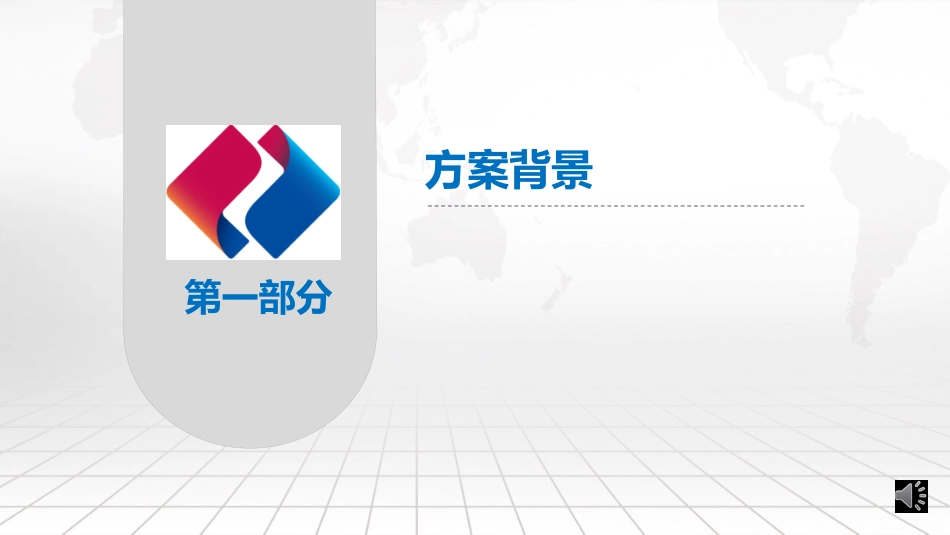

开放创新诚信共赢锌铁液流电池系统发电侧、电网侧、用户侧解决方案1方案背景2锌铁液流电池技术优势3PCS及EMS系统4发电侧、电网侧、用户侧解决方案5项目案例介绍CONTENTS目录第一部分方案背景储能是泛在电力物联网的关键支撑技术需求侧响应，参与辅助服务调峰调频，提高电能质量黑启动，提供后备电源提高可再生能源消纳水平第二部分锌铁液流电池技术特点锌铁液流电池优势同时做到功率型和能量型放电深度100%安全无毒特别适合大规模电网储能、新能源接入、能源互联网领域的新型环保液流电池。易回收不需要空调原材料价格低廉超长电池寿命电池原理正极负极100万次高频率、高功率循环实验容量基本无衰减，电池循环寿命超1000000次。电池安全性电池安全无毒，对环境友好，对人体基本没有伤害。与锂电池、钒液流电池对比锌铁液流电池锂电池钒液流电池系统寿命207~10每7年需更换电解液能量型/功率型切换√×（只能其一）×（只能能量型）安全性/毒性安全无毒易燃，有毒酸性，有毒的空调系统不需要24/7 HVAC不需要荷电状态范围100%80%100%工作周期＞2次/天＜1次/天＞2次/天原材料成本低供应有限制钒成本为锌的40倍回收简单危险难回收危险难回收主要产品Z20系列尺寸约L 6m×W 2.4m×H 2.9m重量（干/湿状态）8,165 kg / 22,680 kg 标称功率28kW能量（工作在标称功率时）160kWh循环时间（工作在标称功率时）5.65小时最大功率80kW能量（工作在最大功率时）125kWh循环时间（工作在最大功率时）1.5小时标称电压范围40V~60V标称直流电流470~700A最大直流电流1320~2000A系统用电源208V，60Hz，3相连线USB，485，Modbus湿度要求5%~95%ZAC系列型号ZAC-2ZAC-4ZAC-6标称功率23kW70kW320kW最大功率71kW152kW640kW最大能量128kW288kW960kW1次循环时间13小时8小时7小时充放电切换时间＜25ms输出电压480V 三相ESU 效率 AC/AC74%ESU 效率 DC/DC90%主要产品GS200系列型号标称功率最大功率最大能量电压范围循环时间(最大功率)循环时间(标称功率)GS20068kW200kW600kWh80~140V2.4h8.8hGS200 400kW136kW400kW1200kWh160~280V2.4h8.8hGS200 600kW204kW600kW1800kWh240~420V2.4h8.8hGS200 800kW272kW800kW2400kWh320~560V2.4h8.8hGS200 1MW340kW1000kW3000kWh400~700V2.4h8.8hGS200 1.2MW400kW1200kW3600kWh480~840V2.4h8.8hGS200 1.4MW470kW1400kW4200kWh560~980V2.4h8.8h第三部分储能变流升压系统及EMS管理系统储能变流升压系统双向DC/DC双向DC/AC电池系统储能变流升压系统功能1有功功率调节2无功功率调节3P-f多拐点下垂功能4黑启动及软启动功能储能变流升压系统EMS管理系统及功能有功功率跟踪削峰填谷计划曲线调频调压平抑波动功率分配及SOC调整第四部分发电侧、电网侧、用户侧解决方案发电侧解决方案（AGC调频）配合发电机组DCS，辅助调频动态调节，快速响应AGC指令提高机组调频精度，避免罚款响应调频政策，获取收益电网BMS监控后台EMS管理系统PCS通讯火力发电机组AGC控制系统高压变锌铁液流电池系统发电侧解决方案（新能源接入）存储风光限发电量，增加收益提高新能源发电质量，平抑波动计划曲线，平滑出力对电网友好，降低并网冲击电网风电BMS光伏监控后台EMS管理系统PCS通讯锌铁液流电池系统电网侧解决方案移峰填谷，缓解电网高峰用电压力解决新能源接入后全网有功、无功潮流调度及优化困难问题提高电能质量，提升系统功角稳定水平延缓电力系统改造，提升电力资产利用率电网BMS监控后台EMS管理系统PCS通讯锌铁液流电池系统上传至电网调度平台变电站（就近）用户侧解决方案高压方案适用无富余容量用户，低压适用有富余容量用户高压侧并网低压侧并网利用峰谷电价，为用户节省用电成本降低容量电费，减缓用户增容投资提高用电可靠性，提供后备电源第五部分案例介绍余干200kW锌铁液流储能系统示范项目20MW光伏+200kW/600kWh锌铁液流电池，国内首次示范应用用电负荷用电负荷光伏逆变器光伏逆变器光伏阵列光伏阵列锌铁液流储能系统锌铁液流储能系统10kV10kV储能双向变流器储能双向变流器DC/DC电网电网谢谢聆听Thanks for your attention!开放创新诚信共赢谢 谢！
