新疆220kV下野地输变电工程送电方案

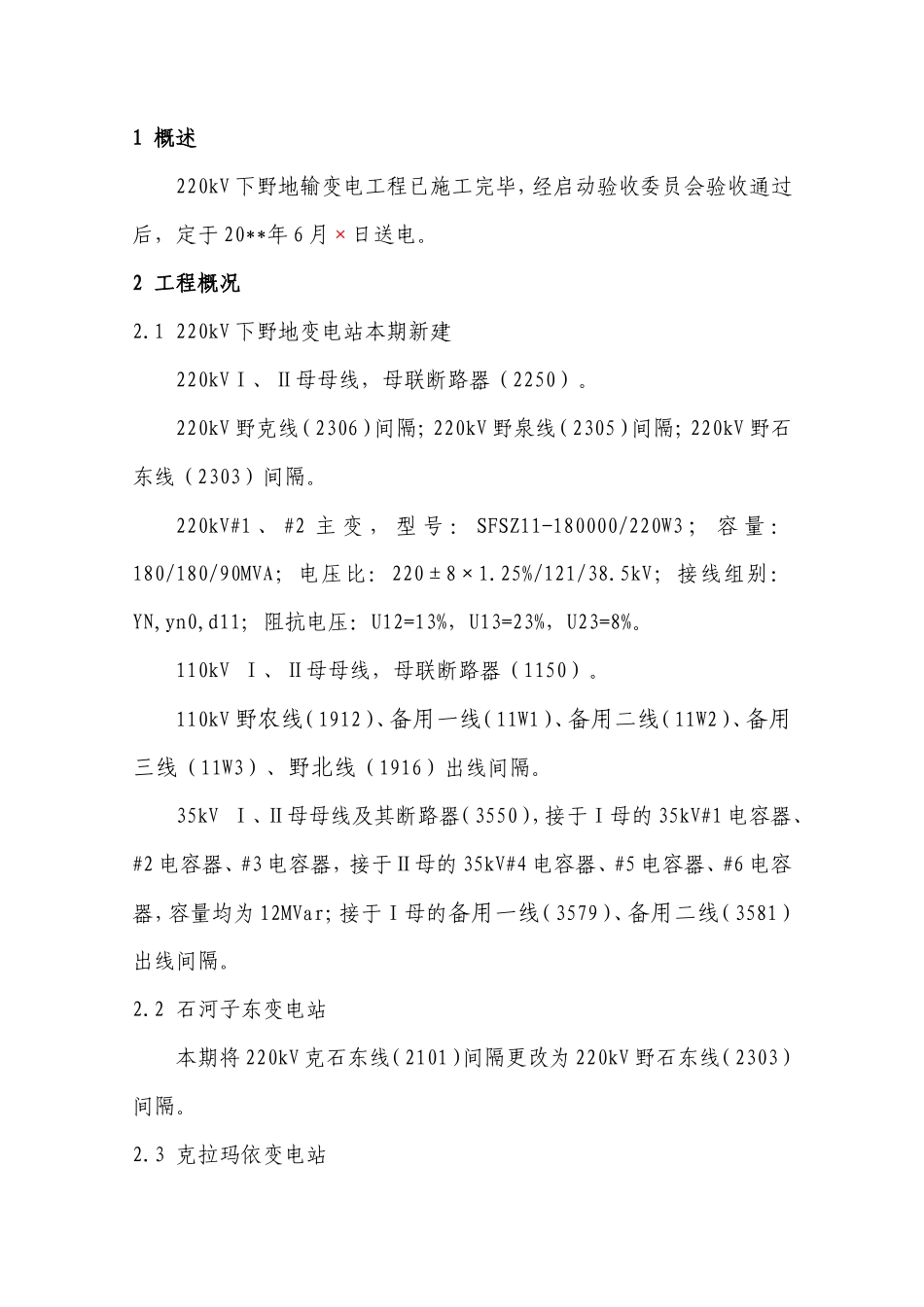

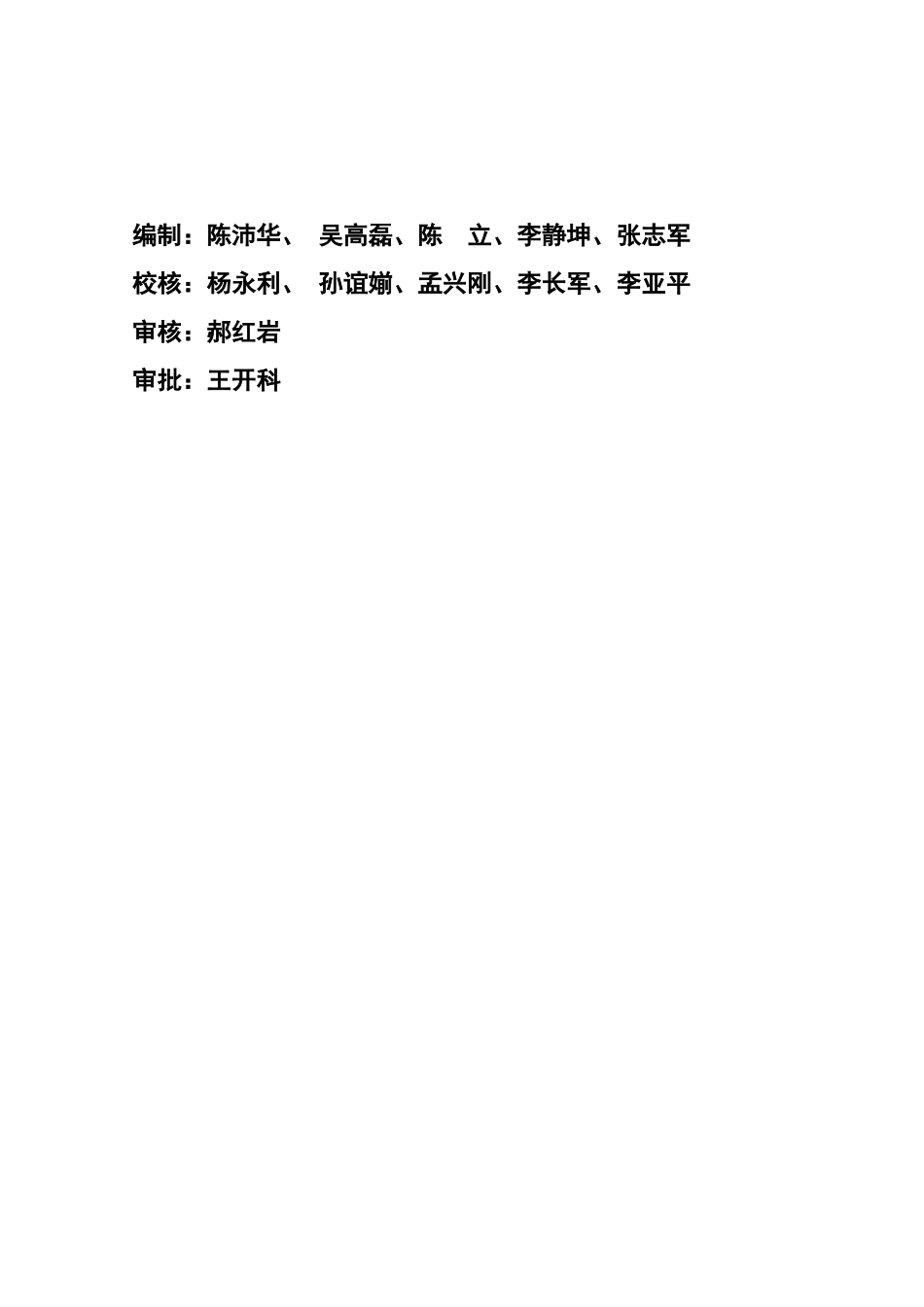

220kV下野地输、变电工程送电方案新疆电力调度通信中心编制：陈沛华、 吴高磊、陈 立、李静坤、张志军校核：杨永利、 孙谊媊、孟兴刚、李长军、李亚平审核：郝红岩审批：王开科 1 概述220kV 下野地输变电工程已施工完毕，经启动验收委员会验收通过后，定于 20**年 6 月×日送电。2 工程概况2.1 220kV 下野地变电站本期新建220kVⅠ、Ⅱ母母线，母联断路器（2250）。220kV 野克线（2306）间隔；220kV 野泉线（2305）间隔；220kV 野石东线（2303）间隔。220kV#1 、 #2 主 变 ， 型 号 ： SFSZ11-180000/220W3 ； 容 量 ：180/180/90MVA；电压比：220±8×1.25%/121/38.5kV；接线组别：YN,yn0,d11；阻抗电压：U12=13%，U13=23%，U23=8%。110kV Ⅰ、Ⅱ母母线，母联断路器（1150）。110kV 野农线（1912）、备用一线（11W1）、备用二线（11W2）、备用三线（11W3）、野北线（1916）出线间隔。35kV Ⅰ、Ⅱ母母线及其断路器（3550），接于Ⅰ母的 35kV#1 电容器、#2 电容器、#3 电容器，接于Ⅱ母的 35kV#4 电容器、#5 电容器、#6 电容器，容量均为 12MVar；接于Ⅰ母的备用一线（3579）、备用二线（3581）出线间隔。2.2 石河子东变电站本期将 220kV 克石东线（2101）间隔更改为 220kV 野石东线（2303）间隔。2.3 克拉玛依变电站本期将 220kV 克石东线（2101）间隔更改为 220kV 野克线（2306）间隔。2.4 220kV 百口泉变电站本期新建 220kV 野泉线（2305）间隔。2.5 线路本期破口原 220kV 克石东线，形成 220kV 野克线，导线型号LGJ-400，长度 108km；220kV 野石东线，导线型号 LGJ-400，长度 68km。本期新建 220kV 野泉线，导线型号 2×LGJ-300，长度 150km。（非实测）。3 调管及送电范围3.1 220kV 下野地变电站调管范围3.1.1 新疆电力调度通信中心（省调）调管范围220kV 下野地变电站#1、#2 主变压器(包括各侧断路器、隔离开关、主变中性点接地刀闸)；220kV 母线及其断路器、隔离开关；220kV 所有出线及其断路器、隔离开关、线路侧接地刀闸；35kV 无功补偿装置及其断路器、隔离开关。以上设备的继电保护和安全自动装置。3.1.2 奎屯地调调管范围220kV 下野地变电站内除省调调管设备以外的其他设备及其相应的继电保护和安全自动装置。3.2 此次送电范围3.2.1 220kV 野克线、野石东线、野泉线。下野地变：220kV Ⅰ、Ⅱ母及其母联断路器； #1、#2 主变及其各侧断路器、隔离开关；110kV Ⅰ、Ⅱ母及其母联断路器；35kV Ⅰ、Ⅱ母及其断路器；35kV#1-#6 电容器。110kV 野农线。 以上设备的送电操作按照调管范围由省调、奎屯地调分别负责指挥，设备带电后按调管范围履行调度职责。3.3 安全自动装置确认北部稳控系统玛电、克拉玛依变新改建线路接入稳控装置，二次回路接线完毕，联调完毕，定值更改完毕，方可送电。4 运行维护单位220kV 下野地变电站由奎屯电业局运行维护。220kV 野克线、野石东线、野泉线由奎屯电业局运行维护。5 运行方式正常运行方式下，220kV 野克线下野地变侧接 220kV Ⅰ 母，克拉玛依侧接 220kVⅡ 母；220kV 野石东线下野地变侧接 220kV Ⅰ 母，石河子东变侧接 220kVⅡ 母；220kV 野泉线下野地变侧接 220kV Ⅱ 母，百口泉侧接 220kVⅠ 母。下野地变 220kV#1 主变 220kV 侧接 220kVⅠ 母，110kV侧接 110kV Ⅰ 母，35kV 侧接 35kV Ⅰ 母；下野地变 220kV#2 主变 220kV侧接 220kV Ⅱ 母，110kV 侧接 110kV Ⅱ 母，35kV 侧接 35kV Ⅱ 母。220kV 母线、110kV 母线并列运行。下野地变#1、#2 主变的 220kV 侧抽头位置置于Ⅰ档（242kV）全压冲击 5 次、运行接带负荷后#1、#2 主变 220kV 侧抽头位置根据运行情况进行调整，档位保持一致。石河子东变、克拉玛依变、百口泉变其余设备的接线方式参照 2011年度运行方式执行。6 接入系统试运的条件、要求及注意事项6.1 一次系统竣工验收合格，相序、相位复核正确；6.2 二次系统（继电保护及安全自动装置，监视、监测系统，表计，调度自动化设备，电力通信设施等）验收合格；6.3 运行...
