电站引水隧洞工程施工组织设计方案

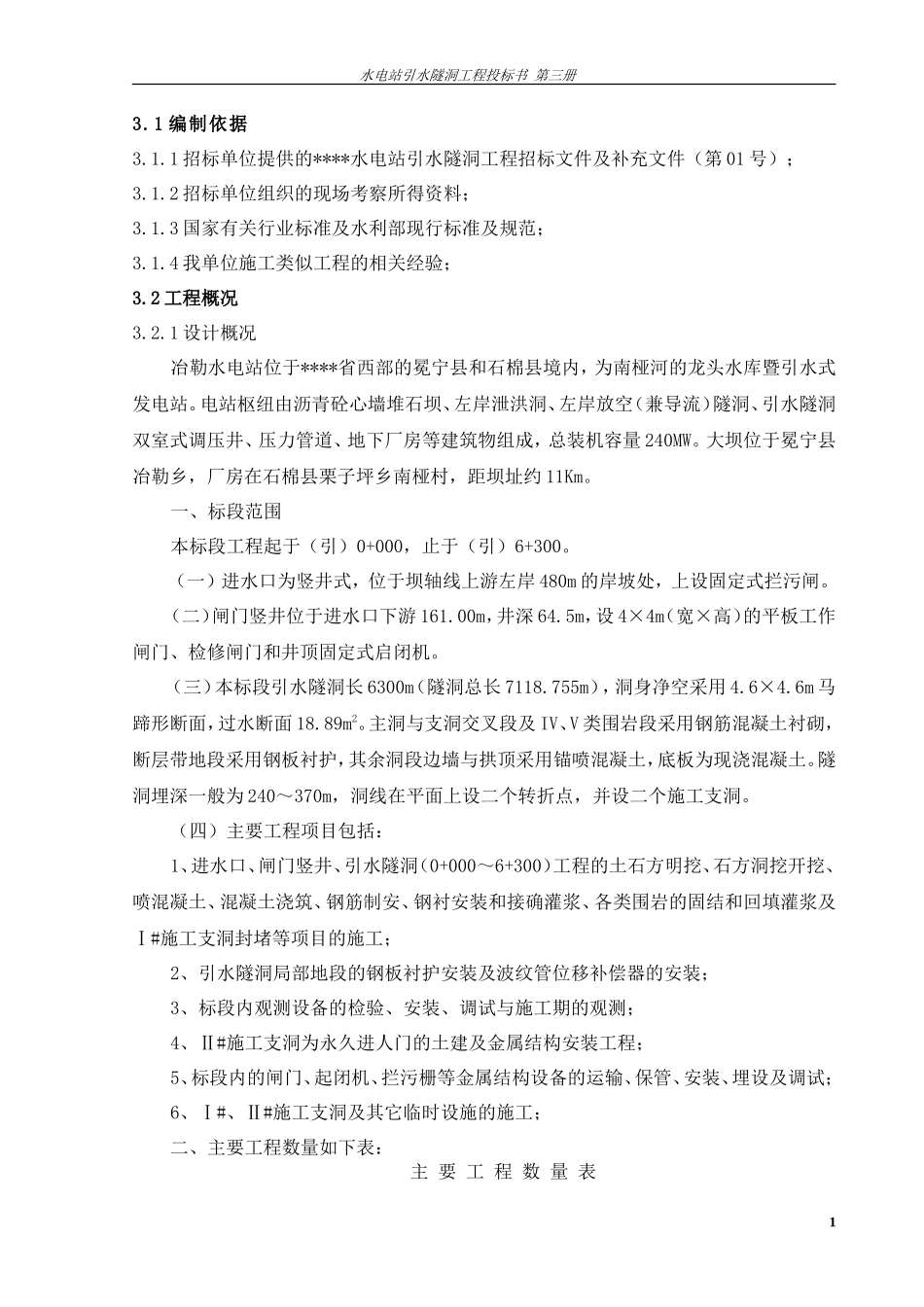

水电站引水隧洞工程投标书 第三册3.1 编制依据3.1.1 招标单位提供的****水电站引水隧洞工程招标文件及补充文件（第 01 号）；3.1.2 招标单位组织的现场考察所得资料；3.1.3 国家有关行业标准及水利部现行标准及规范；3.1.4 我单位施工类似工程的相关经验；3.2 工程概况3.2.1 设计概况冶勒水电站位于****省西部的冕宁县和石棉县境内，为南桠河的龙头水库暨引水式发电站。电站枢纽由沥青砼心墙堆石坝、左岸泄洪洞、左岸放空（兼导流）隧洞、引水隧洞双室式调压井、压力管道、地下厂房等建筑物组成，总装机容量 240MW。大坝位于冕宁县冶勒乡，厂房在石棉县栗子坪乡南桠村，距坝址约 11Km。一、标段范围本标段工程起于（引）0+000，止于（引）6+300。（一）进水口为竖井式，位于坝轴线上游左岸 480m 的岸坡处，上设固定式拦污闸。（二）闸门竖井位于进水口下游 161.00m，井深 64.5m，设 4×4m（宽×高）的平板工作闸门、检修闸门和井顶固定式启闭机。（三）本标段引水隧洞长 6300m（隧洞总长 7118.755m），洞身净空采用 4.6×4.6m 马蹄形断面，过水断面 18.89m2。主洞与支洞交叉段及 IV、V 类围岩段采用钢筋混凝土衬砌，断层带地段采用钢板衬护，其余洞段边墙与拱顶采用锚喷混凝土，底板为现浇混凝土。隧洞埋深一般为 240～370m，洞线在平面上设二个转折点，并设二个施工支洞。（四）主要工程项目包括：1、进水口、闸门竖井、引水隧洞（0+000～6+300）工程的土石方明挖、石方洞挖开挖、喷混凝土、混凝土浇筑、钢筋制安、钢衬安装和接确灌浆、各类围岩的固结和回填灌浆及Ⅰ#施工支洞封堵等项目的施工；2、引水隧洞局部地段的钢板衬护安装及波纹管位移补偿器的安装；3、标段内观测设备的检验、安装、调试与施工期的观测；4、Ⅱ#施工支洞为永久进人门的土建及金属结构安装工程；5、标段内的闸门、起闭机、拦污栅等金属结构设备的运输、保管、安装、埋设及调试；6、Ⅰ#、Ⅱ#施工支洞及其它临时设施的施工；二、主要工程数量如下表：主 要 工 程 数 量 表1 水电站引水隧洞工程投标书 第三册序号工 程 项 目 单 位数 量备 注一临时设施1Ⅰ#施工支洞延米600m2Ⅱ#施工支洞延米420m二引水隧洞工程延米63001明挖覆盖层/石方m3/ m3111210/904802洞挖覆盖层/石方m3/ m32190/1411603井挖石方m359894竖井 C20 混凝土m333695C20 隧洞衬砌混凝土m3187106C20 隧洞喷锚段底板混凝土m327607C20 支洞封堵混凝土m321838C20 喷射混凝土m358769钢筋制安T194610锚杆（Φ=22mm，L=3m）根2259011锚杆（Φ=25mm，L=4m）根17012回填灌浆m21506013固结灌浆M17990三钢衬安装T544四金属结构设备安装工程1进水口工作闸门（175t/套）套12进水口检修闸门（65t/套）套13进水口拦污栅（19.5t/套）套34进 水 口 工 作 门 启 闭 机(2500KN)套15进 水 口 检 修 门 启 闭 机(400KN)套1三、交通运输（一）冶勒水电站大坝坝址距成昆铁路乌斯河车站为 147km，距泸沽车站 123Km。（二）大坝距栗子坪乡国道 108 线约 7km，栗子坪下行至泸沽约 105km，西昌 158km，上行至石棉 36km，雅安 242km，成都 389km。国道 108 线基本为三级公路，部分为四级和等外级公路。（三）由栗子坪桥上行侧起，沿楠桠河左岸，经电站厂房至坝址，为泥结碎石三级公路场区内交通较为方便。2 水电站引水隧洞工程投标书 第三册3.2.2 工程地质及水文情况一、工程地质引水隧洞布置在南桠河左岸，沿线山体雄厚，地形陡峻，海拔高度在 3000～3700m，三岔河冰川“U”型呈北北西向深切其间。区内岩石以晋宁期石英闪长岩为主，并有少量细晶花岗岩脉及辉绿岩脉穿插，其中以三岔河 F3断层（安宁河两支断层）为界，两侧为灰绿色致密块状石英闪长岩，东侧为混染状石英闪长岩，具混合岩体特征，岩性单一，岩石致密坚硬。工程场地地震基本烈度为Ⅷ度。分段地质描述如下表：引水隧洞分段地质情况表 里程及分段项 目进水口～三岔河段三岔河段三岔河～f1 段0+000～+1610+161～1+8901+890～3+7403+740～6+300长度（m）161172918502560埋深（m）260～425570～900围岩类别IV～VIV、II（主）...
