生物质热电厂电气施工组织设计

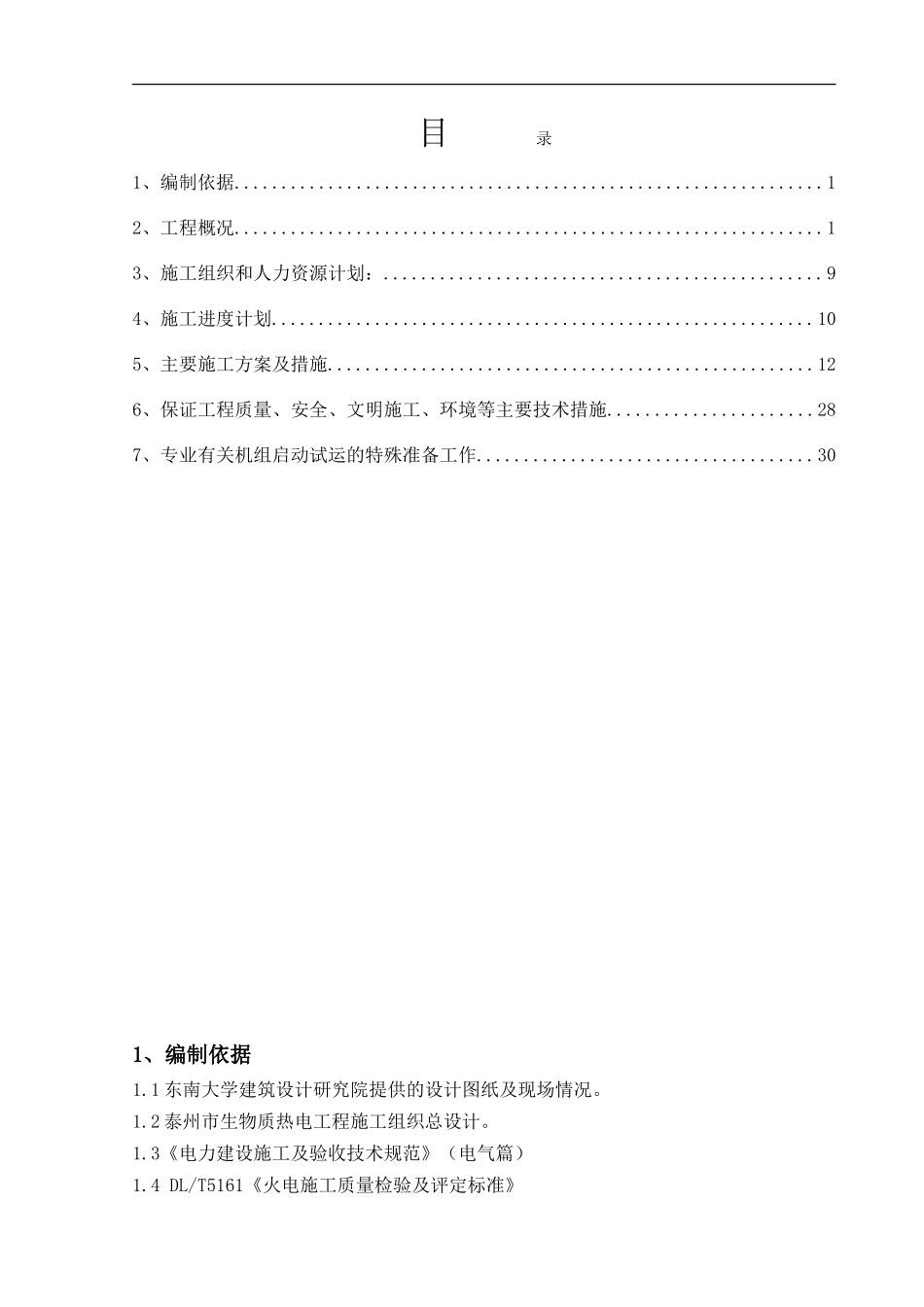

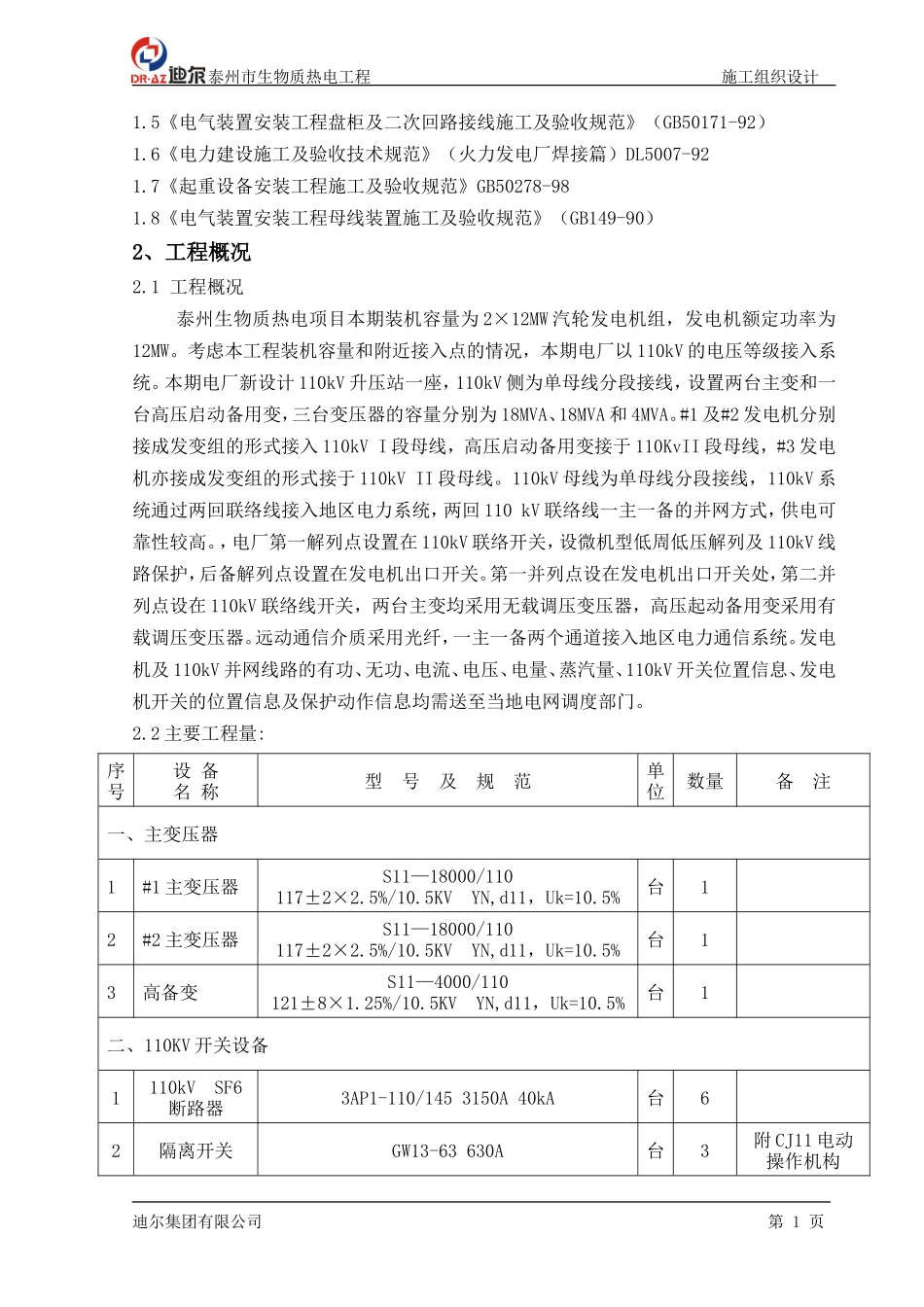

目 录1、编制依据...............................................................12、工程概况...............................................................13、施工组织和人力资源计划：...............................................94、施工进度计划..........................................................105、主要施工方案及措施....................................................126、保证工程质量、安全、文明施工、环境等主要技术措施......................287、专业有关机组启动试运的特殊准备工作....................................301、编制依据1.1 东南大学建筑设计研究院提供的设计图纸及现场情况。1.2 泰州市生物质热电工程施工组织总设计。1.3《电力建设施工及验收技术规范》（电气篇）1.4 DL/T5161《火电施工质量检验及评定标准》 泰州市生物质热电工程 施工组织设计1.5《电气装置安装工程盘柜及二次回路接线施工及验收规范》（GB50171-92）1.6《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-921.7《起重设备安装工程施工及验收规范》GB50278-981.8《电气装置安装工程母线装置施工及验收规范》（GB149-90）2、工程概况2.1 工程概况泰州生物质热电项目本期装机容量为 2×12MW 汽轮发电机组，发电机额定功率为12MW。考虑本工程装机容量和附近接入点的情况，本期电厂以 110kV 的电压等级接入系统。本期电厂新设计 110kV 升压站一座，110kV 侧为单母线分段接线，设置两台主变和一台高压启动备用变，三台变压器的容量分别为 18MVA、18MVA 和 4MVA。#1 及#2 发电机分别接成发变组的形式接入 110kV I 段母线，高压启动备用变接于 110KvII 段母线，#3 发电机亦接成发变组的形式接于 110kV II 段母线。110kV 母线为单母线分段接线，110kV 系统通过两回联络线接入地区电力系统，两回 110 kV 联络线一主一备的并网方式，供电可靠性较高。，电厂第一解列点设置在 110kV 联络开关，设微机型低周低压解列及 110kV 线路保护，后备解列点设置在发电机出口开关。第一并列点设在发电机出口开关处，第二并列点设在 110kV 联络线开关，两台主变均采用无载调压变压器，高压起动备用变采用有载调压变压器。远动通信介质采用光纤，一主一备两个通道接入地区电力通信系统。发电机及 110kV 并网线路的有功、无功、电流、电压、电量、蒸汽量、110kV 开关位置信息、发电机开关的位置信息及保护动作信息均需送至当地电网调度部门。2.2 主要工程量:序 号设 备 名 称型 号 及 规 范单位数量备 注一、主变压器1#1 主变压器S11—18000/110 117±2×2.5%/10.5KV YN,d11，Uk=10.5%台1 2#2 主变压器S11—18000/110 117±2×2.5%/10.5KV YN,d11，Uk=10.5%台1 3高备变S11—4000/110 121±8×1.25%/10.5KV YN,d11，Uk=10.5%台1 二、110KV 开关设备1110kV SF6断路器3AP1-110/145 3150A 40kA台62隔离开关GW13-63 630A台3附 CJ11 电动操作机构迪尔集团有限公司 第 1 页 泰州市生物质热电工程 施工组织设计3隔离开关GW15-110 ID 630A 单接地台74隔离开关GW15-110 IID 630A 单接地台45电流互感器STB-110 2x150/5A 10P/10P/10P/0.5台66电流互感器STB-110 2x300/5A 10P/10P/10P/0.5/0.2S台67电流互感器STB-110 2x100/5A 10P/10P/10P/0.5台38电压互感器WVB-110-10H台88电流互感器LJW1-10 100/5A 10P台39端子箱JXF-3001只310间隔端子箱JX-3004F只810避雷器YH10WZ-100/260只12三、10kV 厂用电高压开关柜110KV 高压开关柜GZS1台35210kV 高压变频器450kW台4310kV 高压变频器560kW台24专用接地铜排— 40×4 铜排米100四、出线小室110kV 高压开关柜GZS1-10面122出线小室端子箱JXF-3002只23母线式零序电流互感器LJM-2只24发电机中心点避雷器Y1.5W-8/19只2迪尔集团有限公司 第 2 页 泰州市生物质热电工程 施工组织设计5电流互感器LMZB6-10 3000/5A 0.5/10P/10P只66电流互感器LMZB6-10 3000/5A 10P/10P/10P只6五、主厂房 400V 配电装置1400V 开关柜MNS面302400V 检修...
