热电设备安装工程施工组织总设计

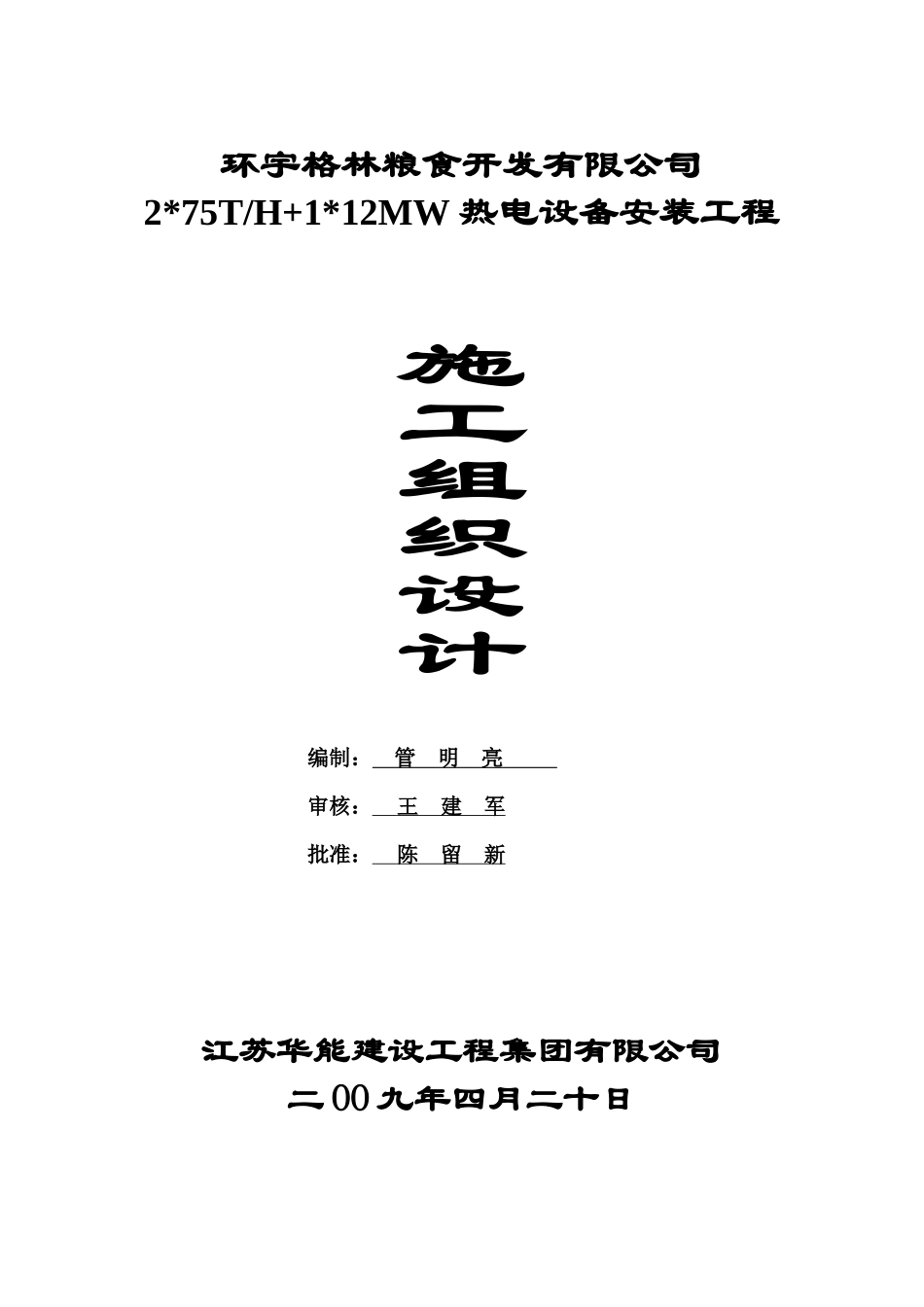

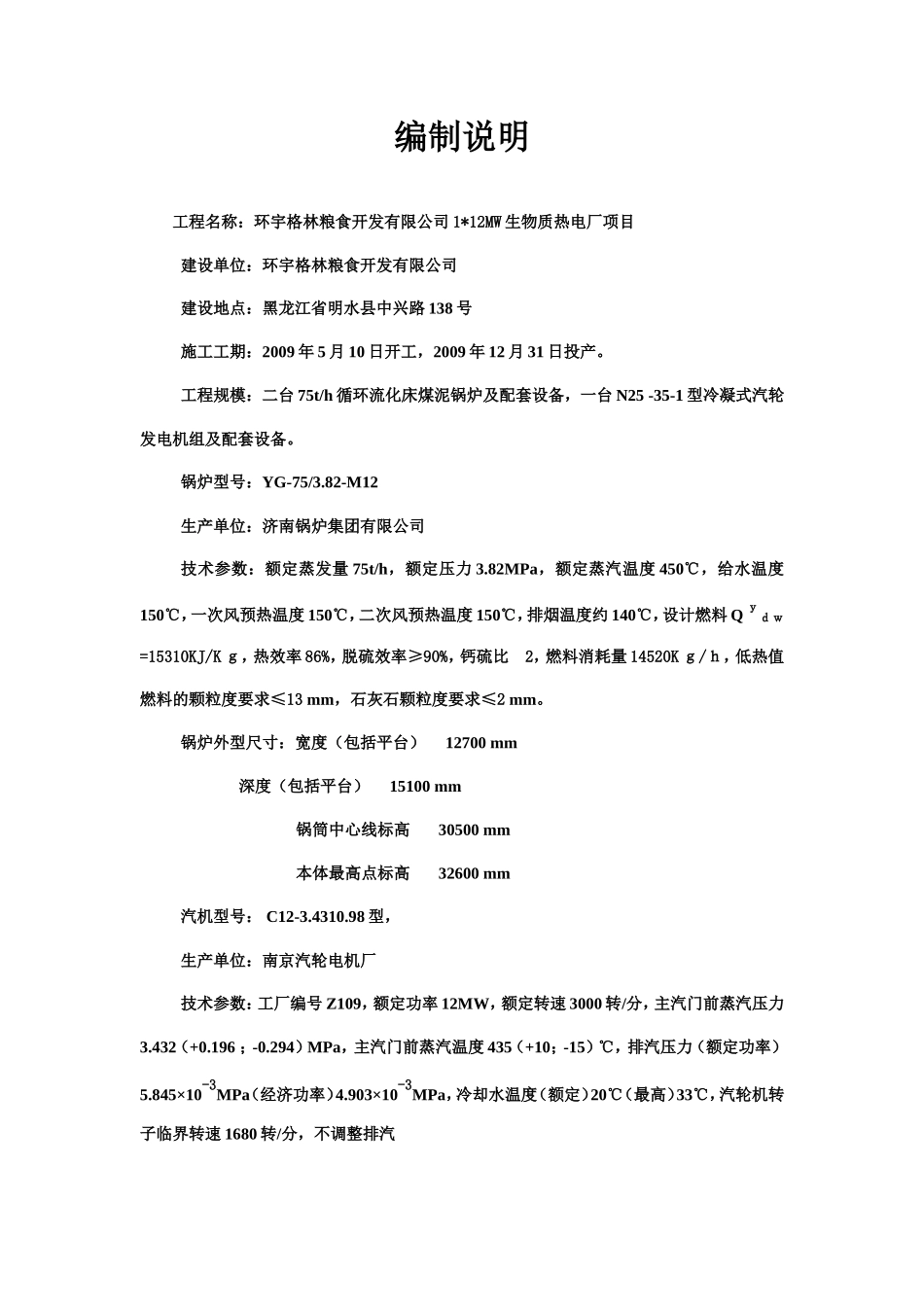

环宇格林粮食开发有限公司2*75T/H+1*12MW 热电设备安装工程施工组织设计编制： 管 明 亮 审核： 王 建 军 批准： 陈 留 新 江苏华能建设工程集团有限公司二 OO 九年四月二十日编制说明工程名称：环宇格林粮食开发有限公司 1*12MW 生物质热电厂项目建设单位：环宇格林粮食开发有限公司建设地点：黑龙江省明水县中兴路 138 号 施工工期：2009 年 5 月 10 日开工，2009 年 12 月 31 日投产。工程规模：二台 75t/h 循环流化床煤泥锅炉及配套设备，一台 N25 -35-1 型冷凝式汽轮发电机组及配套设备。锅炉型号：YG-75/3.82-M12 生产单位：济南锅炉集团有限公司技术参数：额定蒸发量 75t/h，额定压力 3.82MPa，额定蒸汽温度 450℃，给水温度150℃，一次风预热温度 150℃，二次风预热温度 150℃，排烟温度约 140℃，设计燃料 Q ｙｄｗ=15310KJ/K ｇ，热效率 86%，脱硫效率≥90%，钙硫比 2，燃料消耗量 14520K ｇ/ｈ，低热值燃料的颗粒度要求≤13 mm，石灰石颗粒度要求≤2 mm。锅炉外型尺寸：宽度（包括平台） 12700 mm 深度（包括平台） 15100 mm 锅筒中心线标高 30500 mm本体最高点标高 32600 mm汽机型号： C12-3.4310.98 型，生产单位：南京汽轮电机厂技术参数：工厂编号 Z109，额定功率 12MW，额定转速 3000 转/分，主汽门前蒸汽压力3.432（+0.196 ；-0.294）MPa，主汽门前蒸汽温度 435（+10；-15）℃，排汽压力（额定功率）5.845×10-3MPa（经济功率）4.903×10-3MPa，冷却水温度（额定）20℃（最高）33℃，汽轮机转子临界转速 1680 转/分，不调整排汽发电机型号： QFW-15-2A 生产单位：南京汽轮电机厂技术参数：额定功率 15MW，额定电压 10.5KV，容量 31250KVA，额定转速 3000 转/分，功率因素 0.8，功率 97.4%。目 录第一章 工程概况简述、工程特点分析、工程实施条件 第一节 工程概况简述 1第二节 工程特点分析1第三节 工程实施条件2第二章施工部署及平面布置2第一节 设立项目部2第二节 合理安排施工顺序3第三节 工期安排及进度控制4第四节 质量目标及预控4第五节 安全与文明管理5第六节 施工现场布置说明5第七节 临时用地表7第八节 施工平面图7第三章施工方案及主要技术措施8第一节75T/H 锅炉安装方案8第二节75T/H 锅炉焊接方案31第三节汽轮发电机组安装工艺36第四节电气安装方案66第五节热控安装方案79第六节试运组织计划方案88第四章施工工期、进度计划及保证措施90第一节施工工期90第二节里程碑进度计划90第三节施工综合进度计划92第四节工期保证的措施98第五章质量目标及保证措施103第一节质量目标103第二节质量管理体系及主要职责104第三节质量管理的措施111第四节质量管理及检验的标准执行的主要质量标准、规范114第五节质量保证技术措施116第六节质量保证计划大纲119第六章项目班子组成情况125第一节施工现场的组织管理制度125第二节组织机构图126第七章127施工机械配备128第一节用于本工程施工设备128第二节用于本工程检测设备、仪器130第八章安全生产与文明施工措施132第一节安全施工目标132第二节安全施工文明施工体系图132第三节安全管理记录133第四节安全技术措施134第五节文明施工保证措施143第九章扬尘治理措施148第一节目标148第二节管理组织148第三节治理措施148第四节冬季施工措施150第五节雨季施工措施152第六节夏季施工措施155第十章地下管线及其他设施的保护措施156第一章 工程概况简述、工程特点分析、工程实施条件 第一节 工程概况简述1、项目名称：环宇格林粮食开发有限公司 1*12MW 生物质热电厂项目2、业主名称：环宇格林粮食开发有限公司3、工程地点：黑龙江省明水县中兴路 138 号4、工程范围： 1×15MW 汽轮发电机组、2×75T/H 流化床煤泥锅炉及辅机和管道(不含防腐、保温和油漆)；电气设备、热工仪表、煤泥吹灰设备、气力输灰设备(含空气压缩设备)锅炉吹灰装置，厂区管路。5、施工工期：总工期为 250 日历日。6、质量目标：整体优良等级。第二节 工程特点分析1、 设计特点：(1) 由于本工程为扩建工程，涉及机务、电气、自动控制、化...
