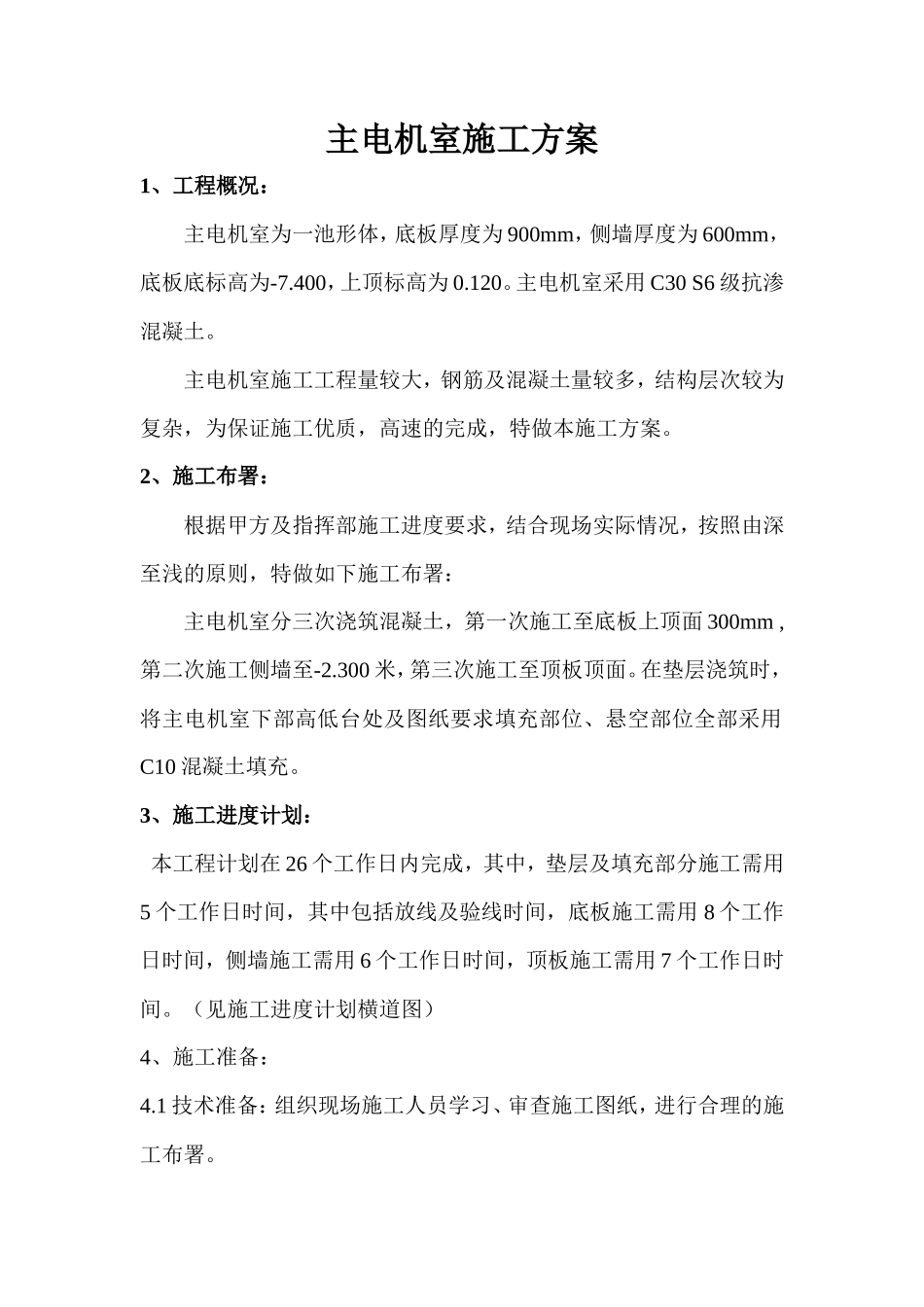

某主电机室施工方案

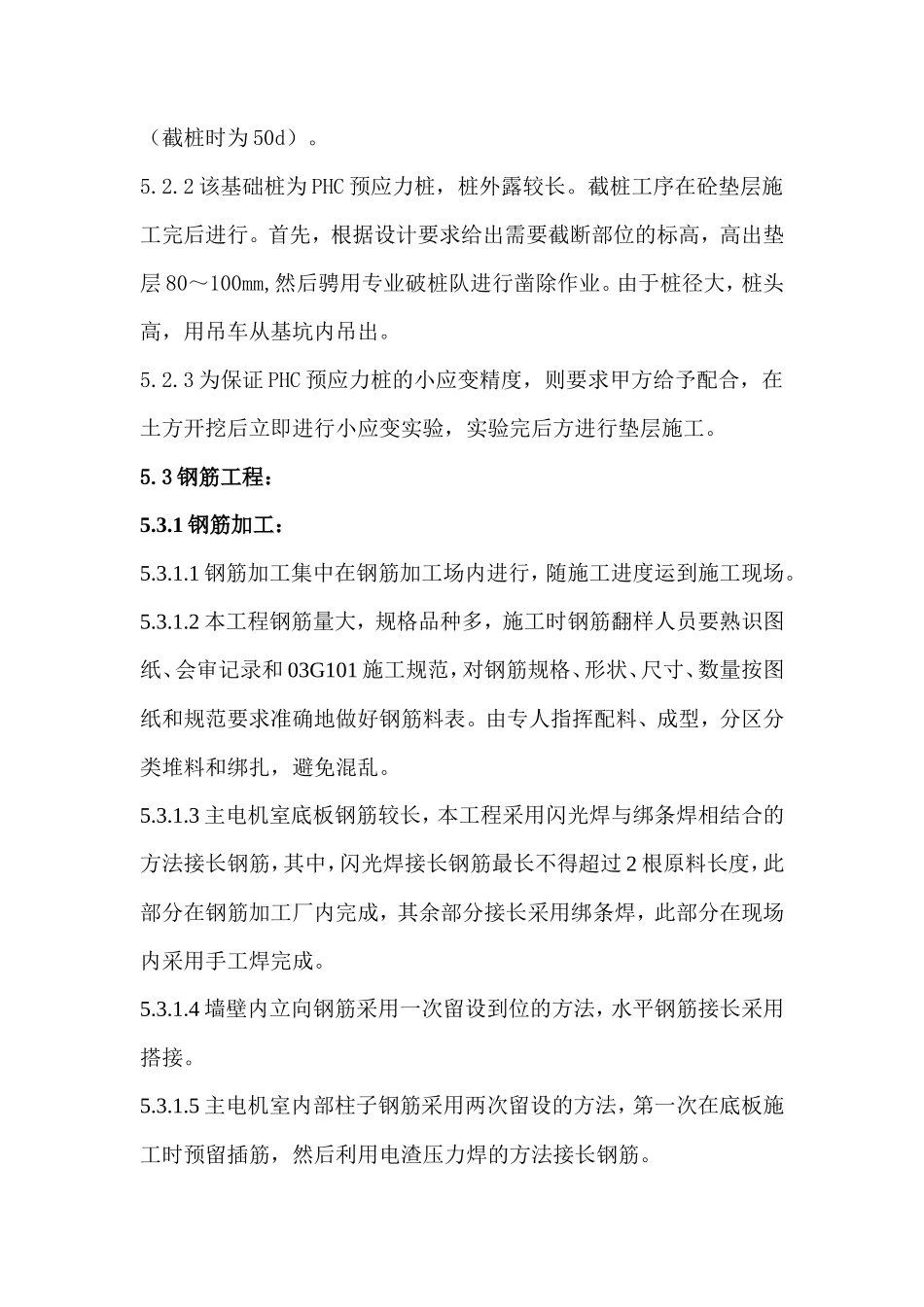

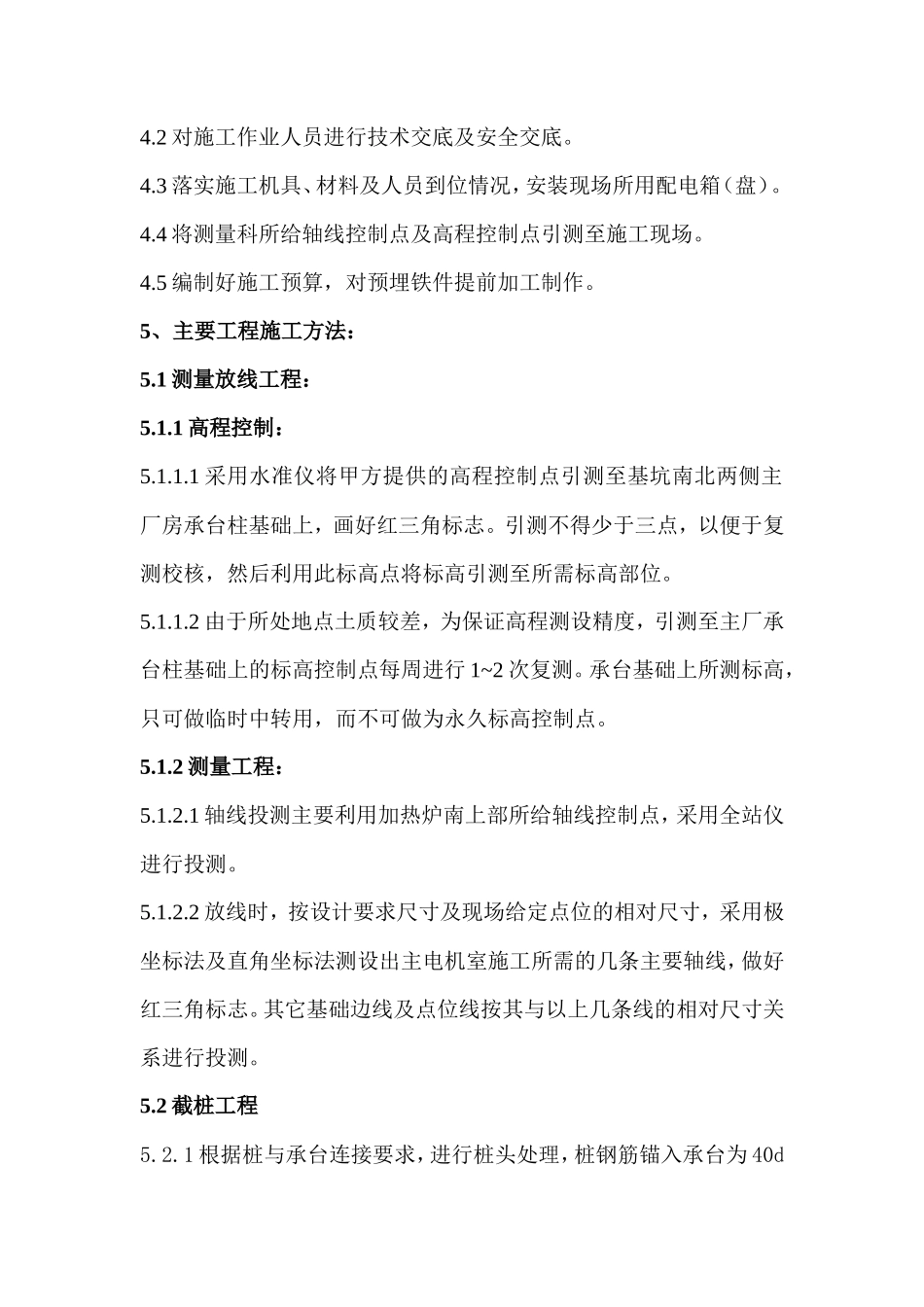

主电机室施工方案1、工程概况：主电机室为一池形体，底板厚度为 900mm，侧墙厚度为 600mm，底板底标高为-7.400，上顶标高为 0.120。主电机室采用 C30 S6 级抗渗混凝土。主电机室施工工程量较大，钢筋及混凝土量较多，结构层次较为复杂，为保证施工优质，高速的完成，特做本施工方案。2、施工布署：根据甲方及指挥部施工进度要求，结合现场实际情况，按照由深至浅的原则，特做如下施工布署：主电机室分三次浇筑混凝土，第一次施工至底板上顶面 300mm ,第二次施工侧墙至-2.300 米，第三次施工至顶板顶面。在垫层浇筑时，将主电机室下部高低台处及图纸要求填充部位、悬空部位全部采用C10 混凝土填充。3、施工进度计划： 本工程计划在 26 个工作日内完成，其中，垫层及填充部分施工需用5 个工作日时间，其中包括放线及验线时间，底板施工需用 8 个工作日时间，侧墙施工需用 6 个工作日时间，顶板施工需用 7 个工作日时间。（见施工进度计划横道图）4、施工准备：4.1 技术准备：组织现场施工人员学习、审查施工图纸，进行合理的施工布署。4.2 对施工作业人员进行技术交底及安全交底。4.3 落实施工机具、材料及人员到位情况，安装现场所用配电箱（盘）。4.4 将测量科所给轴线控制点及高程控制点引测至施工现场。4.5 编制好施工预算，对预埋铁件提前加工制作。5、主要工程施工方法：5.1 测量放线工程：5.1.1 高程控制：5.1.1.1 采用水准仪将甲方提供的高程控制点引测至基坑南北两侧主厂房承台柱基础上，画好红三角标志。引测不得少于三点，以便于复测校核，然后利用此标高点将标高引测至所需标高部位。5.1.1.2 由于所处地点土质较差，为保证高程测设精度，引测至主厂承台柱基础上的标高控制点每周进行 1~2 次复测。承台基础上所测标高，只可做临时中转用，而不可做为永久标高控制点。5.1.2 测量工程：5.1.2.1 轴线投测主要利用加热炉南上部所给轴线控制点，采用全站仪进行投测。5.1.2.2 放线时，按设计要求尺寸及现场给定点位的相对尺寸，采用极坐标法及直角坐标法测设出主电机室施工所需的几条主要轴线，做好红三角标志。其它基础边线及点位线按其与以上几条线的相对尺寸关系进行投测。5.2 截桩工程5.2.1 根据桩与承台连接要求，进行桩头处理，桩钢筋锚入承台为 40d（截桩时为 50d）。5.2.2 该基础桩为 PHC 预应力桩，桩外露较长。截桩工序在砼垫层施工完后进行。首先，根据设计要求给出需要截断部位的标高，高出垫层 80～100mm,然后骋用专业破桩队进行凿除作业。由于桩径大，桩头高，用吊车从基坑内吊出。5.2.3 为保证 PHC 预应力桩的小应变精度，则要求甲方给予配合，在土方开挖后立即进行小应变实验，实验完后方进行垫层施工。5.3 钢筋工程：5.3.1 钢筋加工：5.3.1.1 钢筋加工集中在钢筋加工场内进行，随施工进度运到施工现场。5.3.1.2 本工程钢筋量大，规格品种多，施工时钢筋翻样人员要熟识图纸、会审记录和 03G101 施工规范，对钢筋规格、形状、尺寸、数量按图纸和规范要求准确地做好钢筋料表。由专人指挥配料、成型，分区分类堆料和绑扎，避免混乱。5.3.1.3 主电机室底板钢筋较长，本工程采用闪光焊与绑条焊相结合的方法接长钢筋，其中，闪光焊接长钢筋最长不得超过 2 根原料长度，此部分在钢筋加工厂内完成，其余部分接长采用绑条焊，此部分在现场内采用手工焊完成。5.3.1.4 墙壁内立向钢筋采用一次留设到位的方法，水平钢筋接长采用搭接。5.3.1.5 主电机室内部柱子钢筋采用两次留设的方法，第一次在底板施工时预留插筋，然后利用电渣压力焊的方法接长钢筋。5.3.2 钢筋安装：5.3.2.1 本工程钢筋安装采用人工模内绑扎的方法。5.3.2.2 钢筋的绑扎交叉点采用 22#铁线扎牢；梁、柱中箍筋与受力主筋垂直设置；各受力钢筋之间的接头应相互错开，错开数量及间距按施工规范要求。5.3.2.3 悬空的水平钢筋网片的固定，设钢筋支架支撑，支撑由 Φ25 钢筋制作，纵横间距≤1600mm。(详见钢筋托架详图)5.3.2.4 底板网片钢筋绑扎时，应在垫层上部按设计要求间距进行划线，并按线排放钢筋及找直。5.3.2.5 柱、梁箍筋间距采用在...
