开发区热电工程施工组织设计

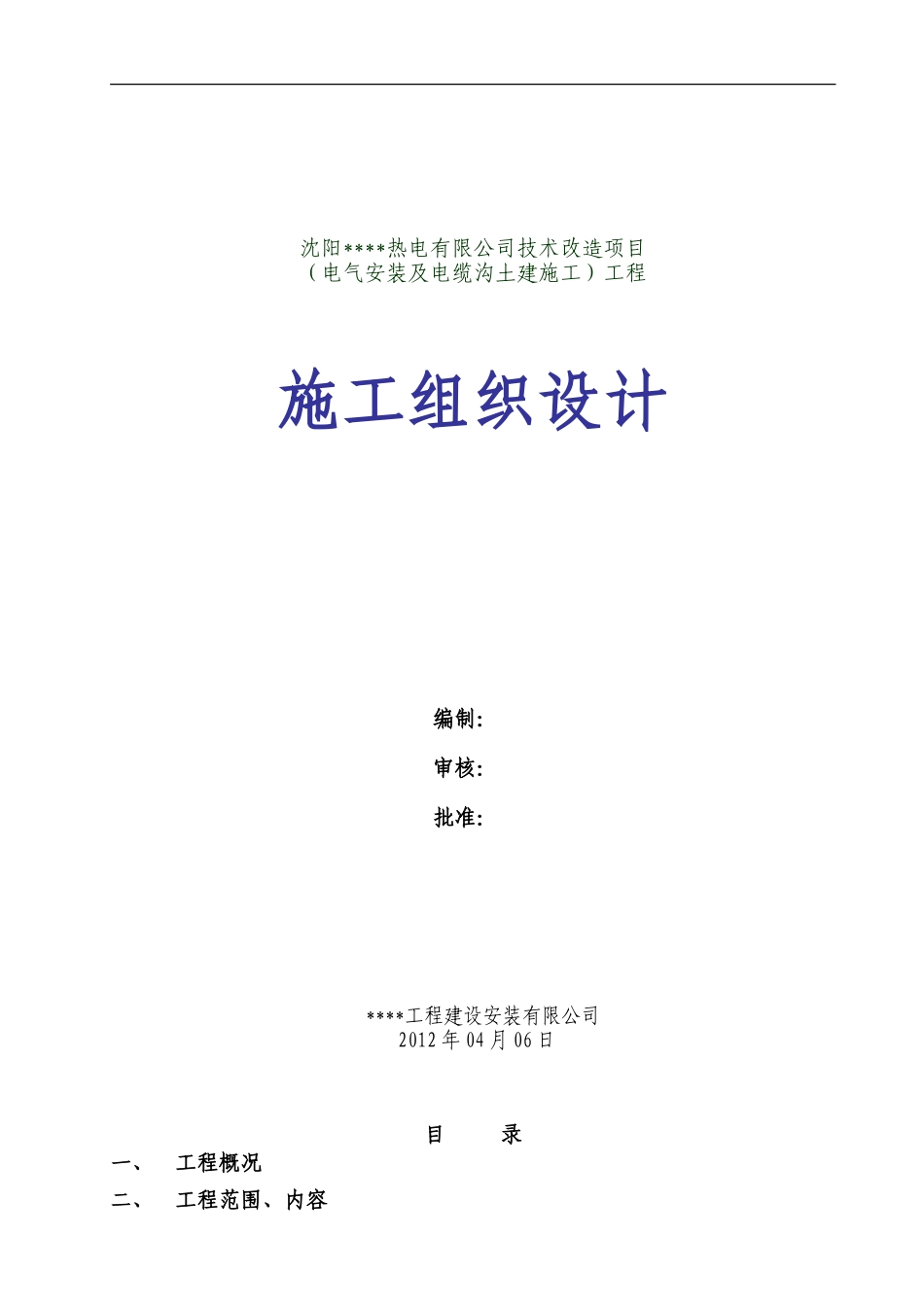

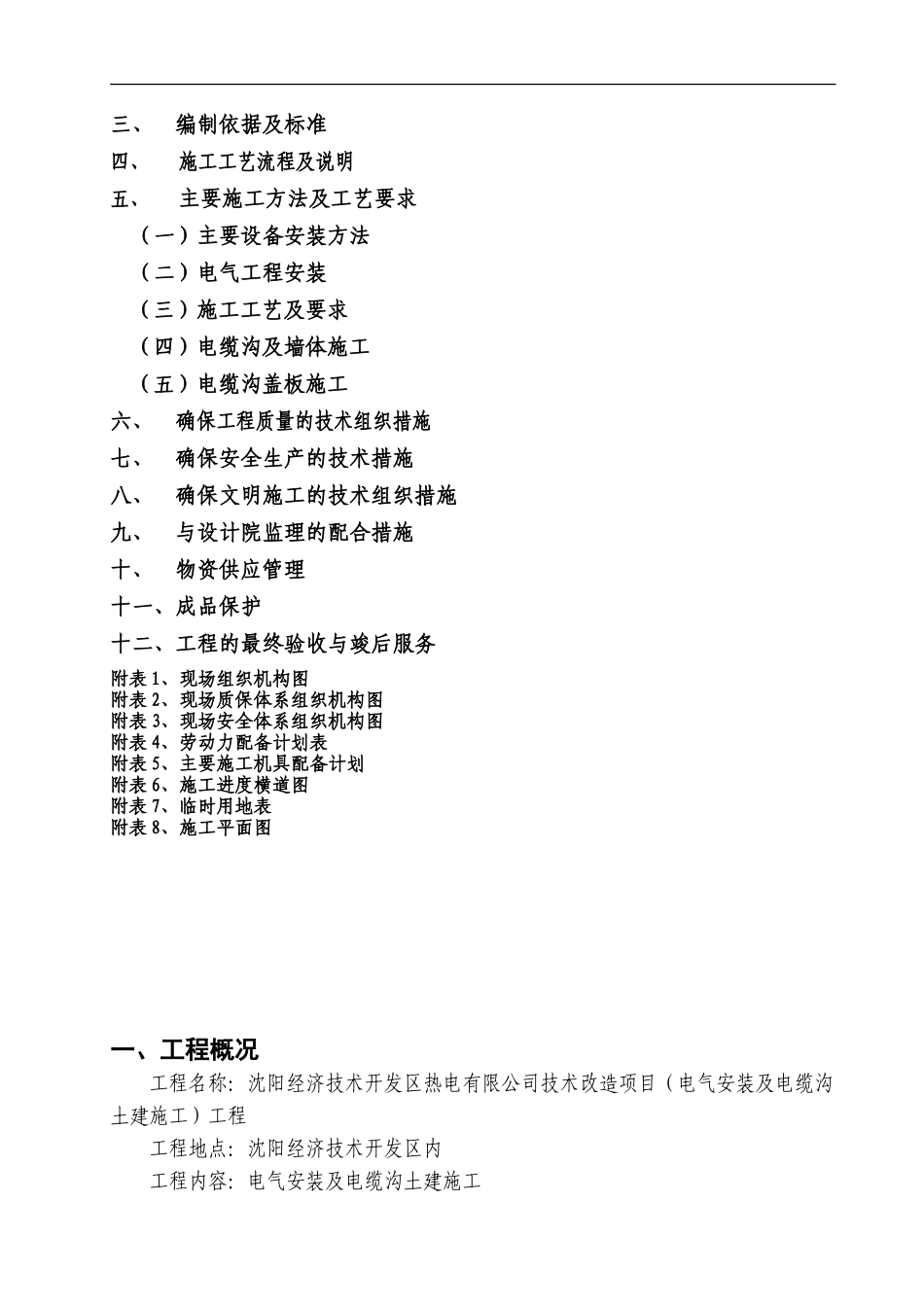

沈阳****热电有限公司技术改造项目（电气安装及电缆沟土建施工）工程施工组织设计编制： 审核： 批准： ****工程建设安装有限公司2012 年 04 月 06 日目 录一、 工程概况二、 工程范围、内容三、 编制依据及标准四、 施工工艺流程及说明五、 主要施工方法及工艺要求 （一）主要设备安装方法 （二）电气工程安装（三）施工工艺及要求（四）电缆沟及墙体施工（五）电缆沟盖板施工六、 确保工程质量的技术组织措施七、 确保安全生产的技术措施八、 确保文明施工的技术组织措施九、 与设计院监理的配合措施十、 物资供应管理十一、成品保护十二、工程的最终验收与竣后服务附表 1、现场组织机构图附表 2、现场质保体系组织机构图附表 3、现场安全体系组织机构图附表 4、劳动力配备计划表附表 5、主要施工机具配备计划附表 6、施工进度横道图附表 7、临时用地表附表 8、施工平面图一、工程概况工程名称：沈阳经济技术开发区热电有限公司技术改造项目（电气安装及电缆沟土建施工）工程工程地点：沈阳经济技术开发区内工程内容：电气安装及电缆沟土建施工资金来源：自筹要求工期：20 年 月 16 日开工-20 年 月 06 日竣工工程质量标准：合格二、工程范围、内容1、电气安装主要有：电缆桥架安装，原配电装置拆除，电缆敷设与电缆头制作，变频器的二次搬运及安装，电气试验2、土建施工主要有:原墙体的拆除，新墙体的砌筑，电缆沟的砌筑及土方工程。三、编制依据及标准（一）编制依据1）《沈阳******有限公司技术改造项目（电气安装及电缆沟土建施工）工程招标文件》招标文书2）现场调查资料：施工区域内的作业环境、地质、地方资源、交通运输条件和公用设施等。3）有关现行施工及验收规范、操作规程、标准图集、质量检验评定标准和工程建设标准强制性条文。4）我公司的质量手册、程序文件等，以及我公司的自身生产经营能力及经验。5）类似工程或相近似项目经验资料。（二）编制标准1.依据设计文件的要求，本工程施工必须按照下列现行中华人民共和国以及省，自治区，直辖市或行业的工程建设标准，规范的要求执行。安装和调试应符合的标准和规范（不只限于）：《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《工业金属管道工程施工及验收规范》 GB50235-97《工业设备、管道防腐蚀工程施工及验收规范》 HGJ229-91《工业锅炉安装工程施工及验收规范》GB50273-98《压缩机、风机、泵安装工程施工及验收规范》 GB50275-98《工业安装工程质量检验评定统一标准》 GB50252-94《电力工程电缆设计规范》 GB50217-94《建筑电气施工质量验收规范》 GB50303-2002《电气装置安装工程电缆线路施工及验收规范》 GB50168-92《低压配电设计规范》 GB50054-95《系统接地的形式及安全技术要求》 GB14050-93《电气装置安装工程接地装置施工及验收规范》 GB50169-92《电气安装工程盘、柜及二次回路接线施工及验收规范》 GB50171-92《工业与民用电力装置的设计规范》 GBJ65-83《电气装置安装工程电气设备交接试验标准》 GB50150-2002《工业自动化仪表工程施工及验收规范》 GB50093-2002《电气装置安装工程高压电器施工及验收规范》 GBJ147-90《电气装置安装工程旋转电机施工及验收规范》 GB50170-92《建筑建筑群综合布线系统工程设计规范 GB/T50311-2000》《民用建筑电气设计规范》 JGJ/T16-92《建筑与建筑群综合布线系统工程验收规范》 （GBT/T 50312-2000）《线槽配线安装工艺标准》 （313-1998）其它有关的国家和国际标准规范四、施工工艺流程及说明施工安排原则先地下后地上；先室内后室外；先总体后个体；先系统后局部；先大、重型设备后小型设备；先主管后支管；与土建施工单位配合，做到洞口预留；线路预埋；设备预置。五、主要施工方法及工艺要求 （一）主要设备安装工程施工1、设备安装流程设备基础复测验收 → 放置垫铁（或垫座）→设备点件验收→使用吊运机具把设备送到基础上→安装粗平→地脚螺栓灌浆→设备精平→二次灌浆→电气配线→试车2、设备安装工程通用措施：1）首先对土建施工的设备基础，进行复测验收合格后安放底座或摆...
