华能北京燃气热电扩建工程施工设计

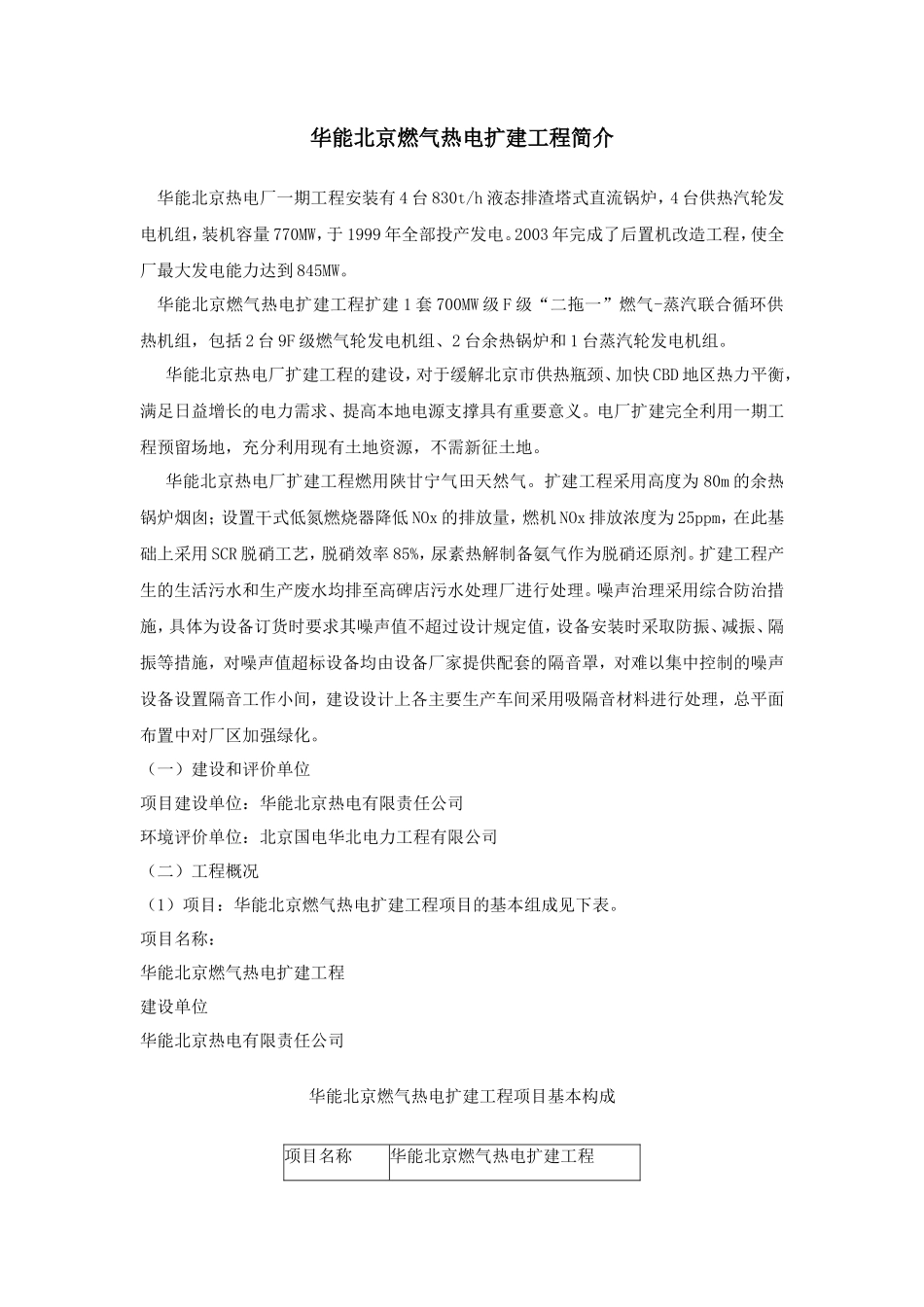

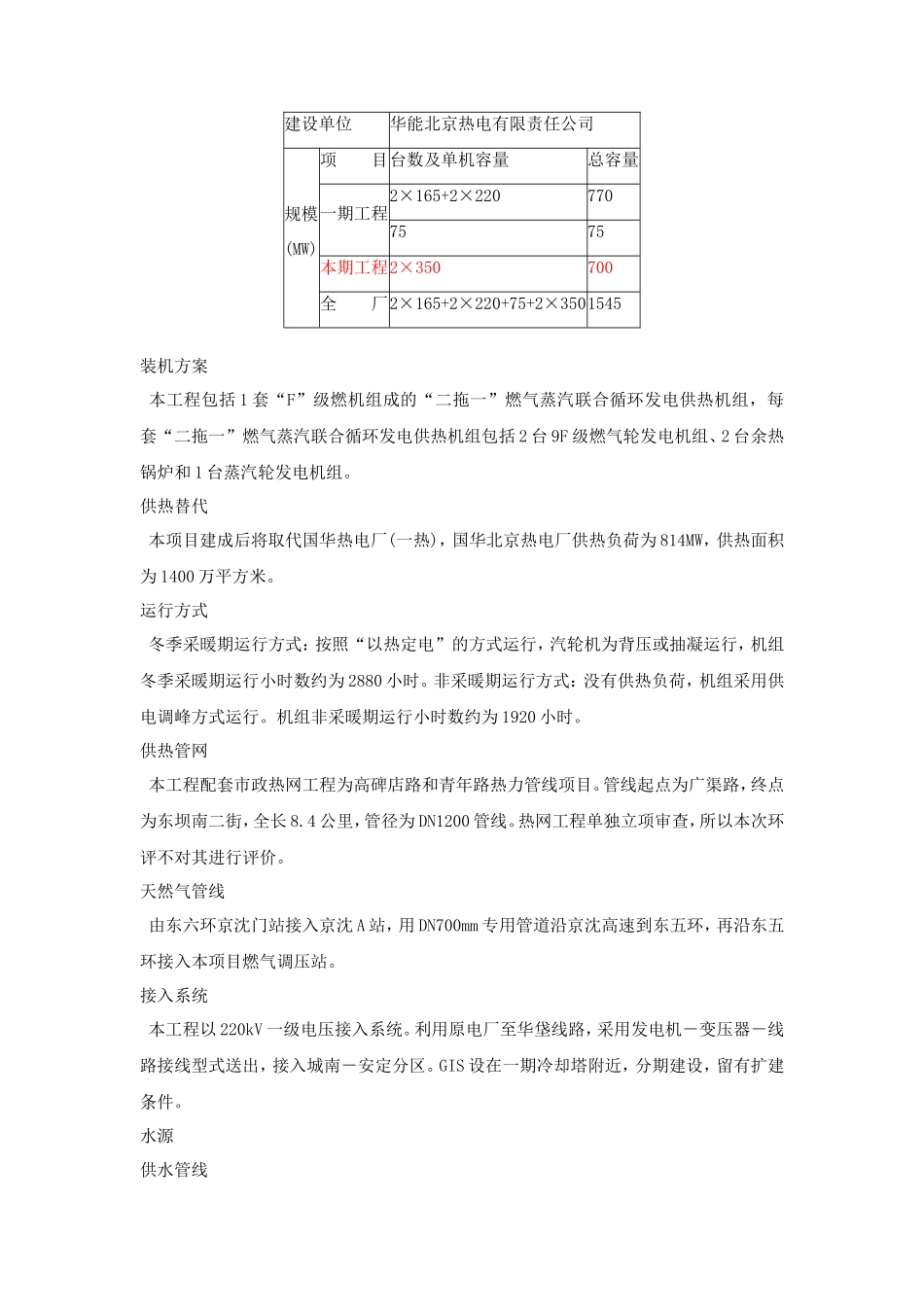

华能北京燃气热电扩建工程简介华能北京热电厂一期工程安装有 4 台 830t/h 液态排渣塔式直流锅炉，4 台供热汽轮发电机组，装机容量 770MW，于 1999 年全部投产发电。2003 年完成了后置机改造工程，使全厂最大发电能力达到 845MW。华能北京燃气热电扩建工程扩建 1 套 700MW 级 F 级“二拖一”燃气-蒸汽联合循环供热机组，包括 2 台 9F 级燃气轮发电机组、2 台余热锅炉和 1 台蒸汽轮发电机组。华能北京热电厂扩建工程的建设，对于缓解北京市供热瓶颈、加快 CBD 地区热力平衡，满足日益增长的电力需求、提高本地电源支撑具有重要意义。电厂扩建完全利用一期工程预留场地，充分利用现有土地资源，不需新征土地。华能北京热电厂扩建工程燃用陕甘宁气田天然气。扩建工程采用高度为 80m 的余热锅炉烟囱；设置干式低氮燃烧器降低 NOx 的排放量，燃机 NOx 排放浓度为 25ppm，在此基础上采用 SCR 脱硝工艺，脱硝效率 85%，尿素热解制备氨气作为脱硝还原剂。扩建工程产生的生活污水和生产废水均排至高碑店污水处理厂进行处理。噪声治理采用综合防治措施，具体为设备订货时要求其噪声值不超过设计规定值，设备安装时采取防振、减振、隔振等措施，对噪声值超标设备均由设备厂家提供配套的隔音罩，对难以集中控制的噪声设备设置隔音工作小间，建设设计上各主要生产车间采用吸隔音材料进行处理，总平面布置中对厂区加强绿化。（一）建设和评价单位项目建设单位：华能北京热电有限责任公司环境评价单位：北京国电华北电力工程有限公司（二）工程概况（1）项目：华能北京燃气热电扩建工程项目的基本组成见下表。项目名称：华能北京燃气热电扩建工程 建设单位华能北京热电有限责任公司华能北京燃气热电扩建工程项目基本构成项目名称华能北京燃气热电扩建工程建设单位华能北京热电有限责任公司规模(MW)项 目台数及单机容量总容量一期工程2×165+2×2207707575本期工程2×350700全 厂2×165+2×220+75+2×3501545装机方案 本工程包括 1 套“F”级燃机组成的“二拖一”燃气蒸汽联合循环发电供热机组，每套“二拖一”燃气蒸汽联合循环发电供热机组包括 2 台 9F 级燃气轮发电机组、2 台余热锅炉和 1 台蒸汽轮发电机组。供热替代 本项目建成后将取代国华热电厂(一热)，国华北京热电厂供热负荷为 814MW，供热面积为 1400 万平方米。运行方式 冬季采暖期运行方式：按照“以热定电”的方式运行，汽轮机为背压或抽凝运行，机组冬季采暖期运行小时数约为 2880 小时。非采暖期运行方式：没有供热负荷，机组采用供电调峰方式运行。机组非采暖期运行小时数约为 1920 小时。供热管网 本工程配套市政热网工程为高碑店路和青年路热力管线项目。管线起点为广渠路，终点为东坝南二街，全长 8.4 公里，管径为 DN1200 管线。热网工程单独立项审查，所以本次环评不对其进行评价。天然气管线 由东六环京沈门站接入京沈 A 站，用 DN700mm 专用管道沿京沈高速到东五环，再沿东五环接入本项目燃气调压站。接入系统 本工程以 220kV 一级电压接入系统。利用原电厂至华垡线路，采用发电机－变压器－线路接线型式送出，接入城南－安定分区。GIS 设在一期冷却塔附近，分期建设，留有扩建条件。水源供水管线 本期水源为高碑店污水处理厂出水。生活用水为一期工程自来水。本期必须增加 1 条从污水处理厂至电厂的补充水管道。脱硝系统 本期工程锅炉采用干式低 NOx 燃烧器，同步建设烟气脱硝装置，采用 SCR 脱硝工艺，脱硝系统脱硝剂采用尿素制备氨气，脱氮效率≥85%，烟囱出口 NOX 控制浓度≤30mg/m3。（2）地理位置：华能北京热电厂位于北京市朝阳区王四营乡观音堂村北侧，处于东郊化工工业区的东南部，在建国路南侧百子湾火车站以北，中央人民广播电台第二台以西，北京市的四环路与五环路之间、高碑店路以东的区域范围内。（3）建设进度：本工程初步定于 2010 年 6 月 1 日开工建设，1 号机组于 2011 年 10 月 1 日投产发电，2 号机组于 2011 年 12 月底投产发电。注：项目最新进展：2010 年 1 月 27 日，国家能源局已印发文件，正式同意华能北京热电厂二期 2×350MW燃机工程项目开展前期工作。2010 年 3 月 11 日，华能北京燃气热电扩建工程第二次环境影响公示，由北京国电华北电力工程有限公司发布。
