热电站设备安装工程施工组织设计_secret

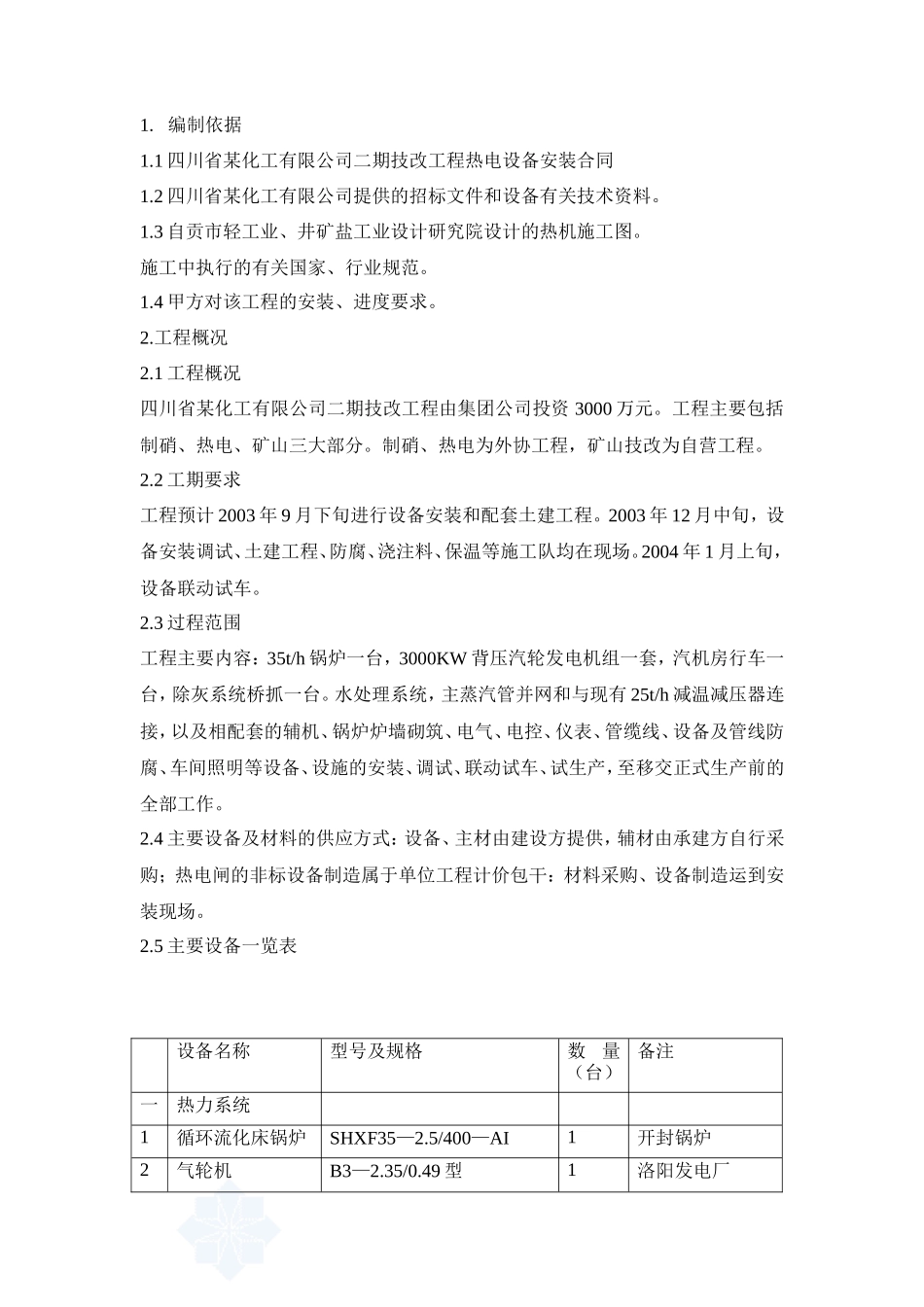

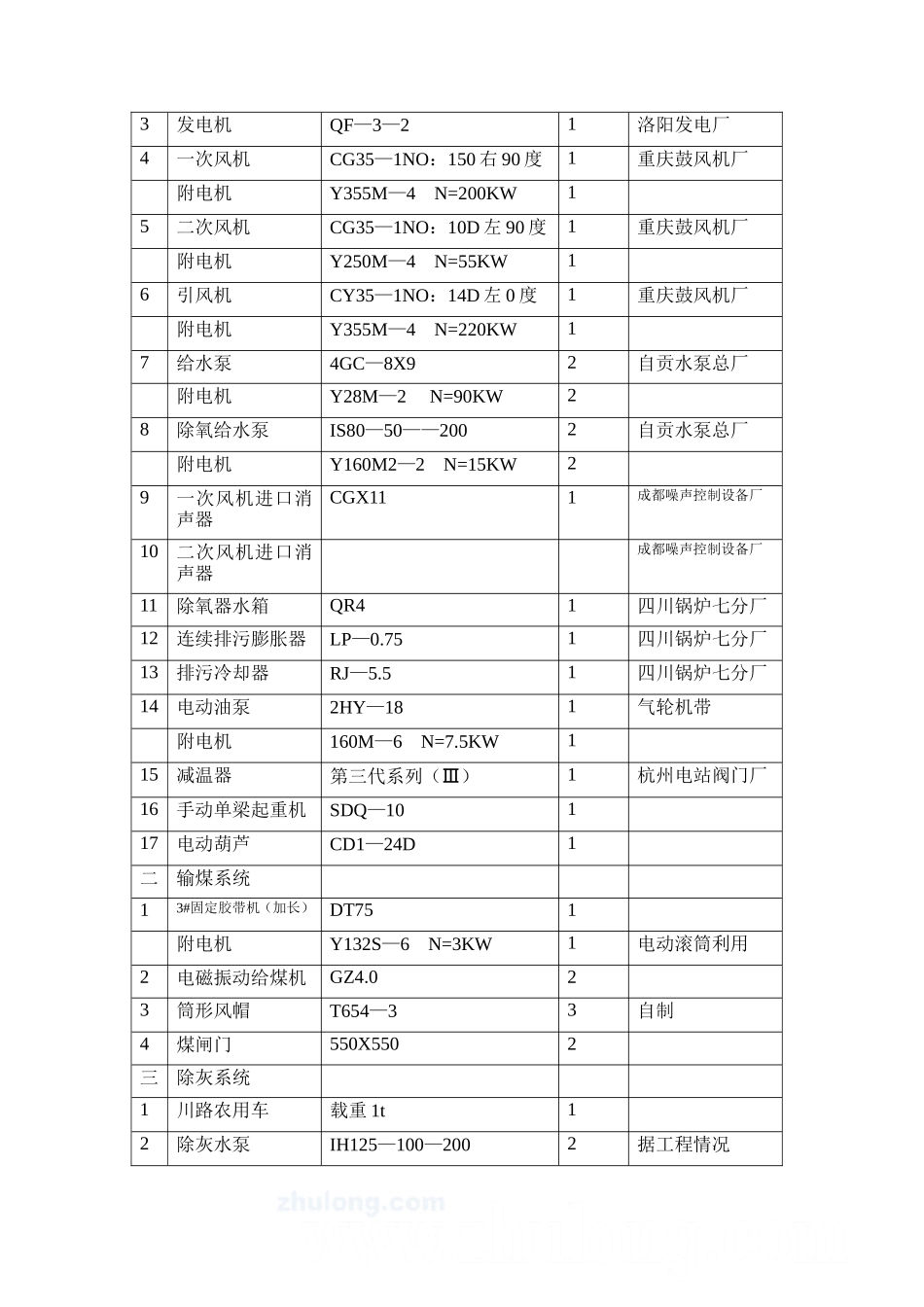

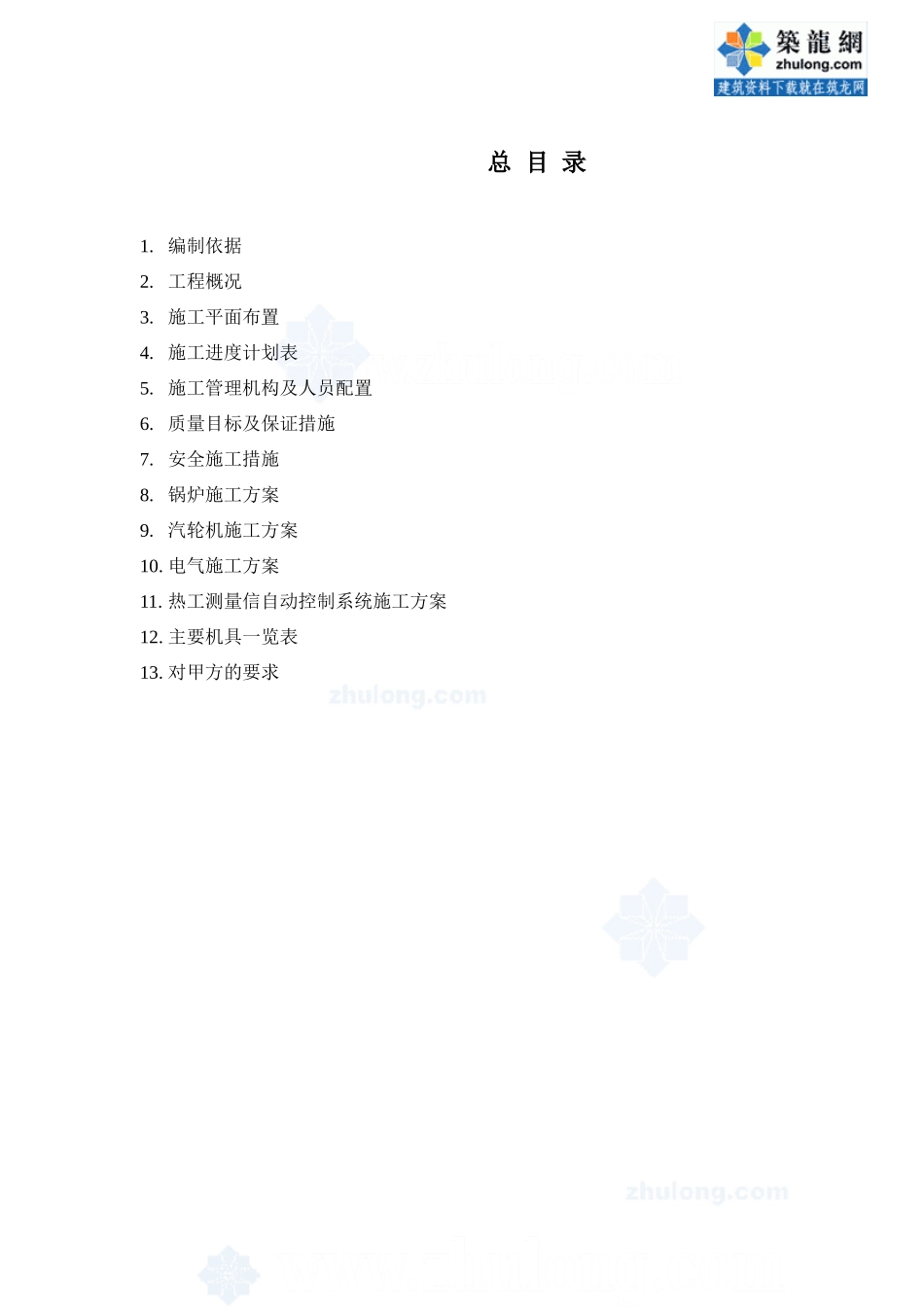

总 目 录1. 编制依据2. 工程概况3. 施工平面布置4. 施工进度计划表5. 施工管理机构及人员配置6. 质量目标及保证措施7. 安全施工措施8. 锅炉施工方案9. 汽轮机施工方案10. 电气施工方案11. 热工测量信自动控制系统施工方案12. 主要机具一览表13. 对甲方的要求1. 编制依据1.1 四川省某化工有限公司二期技改工程热电设备安装合同1.2 四川省某化工有限公司提供的招标文件和设备有关技术资料。1.3 自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。施工中执行的有关国家、行业规范。1.4 甲方对该工程的安装、进度要求。2.工程概况2.1 工程概况四川省某化工有限公司二期技改工程由集团公司投资 3000 万元。工程主要包括制硝、热电、矿山三大部分。制硝、热电为外协工程，矿山技改为自营工程。2.2 工期要求工程预计 2003 年 9 月下旬进行设备安装和配套土建工程。2003 年 12 月中旬，设备安装调试、土建工程、防腐、浇注料、保温等施工队均在现场。2004 年 1 月上旬，设备联动试车。2.3 过程范围工程主要内容：35t/h 锅炉一台，3000KW 背压汽轮发电机组一套，汽机房行车一台，除灰系统桥抓一台。水处理系统，主蒸汽管并网和与现有 25t/h 减温减压器连接，以及相配套的辅机、锅炉炉墙砌筑、电气、电控、仪表、管缆线、设备及管线防腐、车间照明等设备、设施的安装、调试、联动试车、试生产，至移交正式生产前的全部工作。2.4 主要设备及材料的供应方式：设备、主材由建设方提供，辅材由承建方自行采购；热电闸的非标设备制造属于单位工程计价包干：材料采购、设备制造运到安装现场。2.5 主要设备一览表设备名称型号及规格数量（台）备注一热力系统1循环流化床锅炉SHXF35—2.5/400—AI1开封锅炉2气轮机B3—2.35/0.49 型1洛阳发电厂3发电机QF—3—21洛阳发电厂4一次风机CG35—1NO：150 右 90 度1重庆鼓风机厂附电机Y355M—4 N=200KW15二次风机CG35—1NO：10D 左 90 度1重庆鼓风机厂附电机Y250M—4 N=55KW16引风机CY35—1NO：14D 左 0 度1重庆鼓风机厂附电机Y355M—4 N=220KW17给水泵4GC—8X92自贡水泵总厂附电机Y28M—2 N=90KW28除氧给水泵 IS80—50——2002自贡水泵总厂附电机Y160M2—2 N=15KW29一次风机进口消声器CGX111成都噪声控制设备厂10二次风机进口消声器成都噪声控制设备厂11除氧器水箱QR41四川锅炉七分厂12连续排污膨胀器LP—0.751四川锅炉七分厂13排污冷却器RJ—5.51四川锅炉七分厂14电动油泵2HY—181气轮机带附电机160M—6 N=7.5KW115减温器第三代系列（Ⅲ）1杭州电站阀门厂16手动单梁起重机SDQ—10117电动葫芦CD1—24D1二输煤系统13#固定胶带机（加长）DT751附电机Y132S—6 N=3KW1电动滚筒利用2电磁振动给煤机GZ4.023筒形风帽T654—33自制4煤闸门550X5502三除灰系统1川路农用车载重 1t12除灰水泵IH125—100—2002据工程情况附电机Y225M—2 N=45KW2据工程情况3抽吸水泵IH80—50—2002据工程情况附电机Y160M2—2 N=15KW2据工程情况4砾石过滤器Ф7202据工程情况5水泵真空引水罐RSZK—12002据工程情况6文丘里水膜除尘器Ф32001彭州市华国花岗岩厂7冲渣沟RO=12518M8电动单梁抓斗起重机DZQ2011重庆起重机厂2. 工程特点a)1 锅炉全部散件供货，供方按顺序分批发货至现场，零部件多，现场组装工作量很大，特别是焊接和胀接，质量要求高。且场地为半露天布置，又逢雨季给焊接工作带来很大困难。2.6.2 气轮机是在高温（390ºC）、中压（2.5Mpa）、高速 3000r/min 下运转的精密设备，它的安装质量要求高，工艺复杂，调试难度大。2.6.3 施工工期 95 天，时间紧，工作量大，给我们的管理和施工工作提出了新的挑战，要求我们要迎着困难上。3.施工平面布置图 附后4.施工进展图 附后5.施工管理机构及人员配置5.1 现场施工管理机构及质保体系项目经理项目总工程师生产调度技术部质安部工程部管理机械责任员检验人员焊接责任员安全责任员电气责任员材料责任员财务人员预算人员后勤人员5.2 管理人员配置序 号 职 务 人 数序 号 职 务 人 数1项目经理16材料、保管12现场调度17后勤13机械工程师28司机（兼...
