安丘山水水泥余热电站施工组织设计

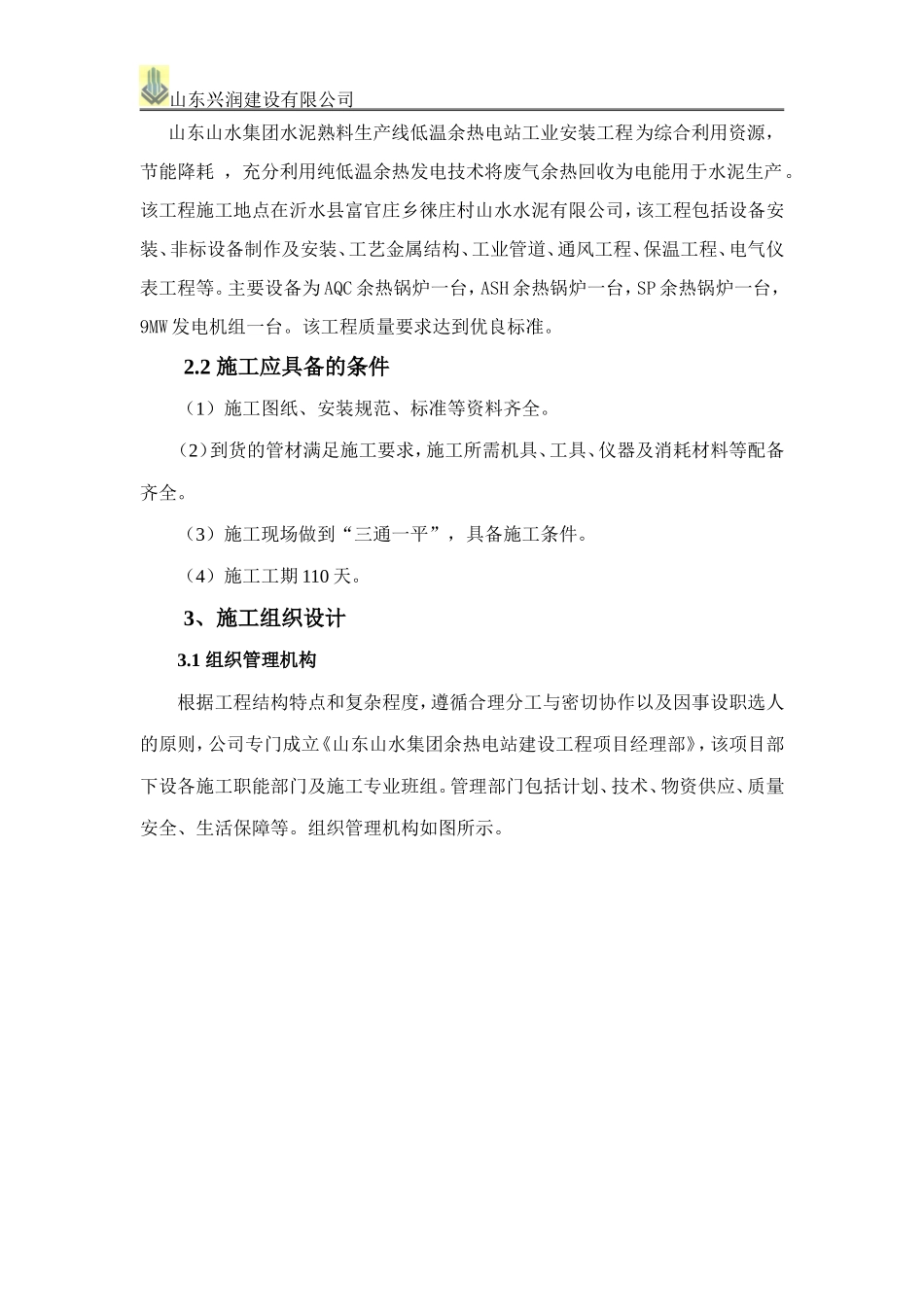

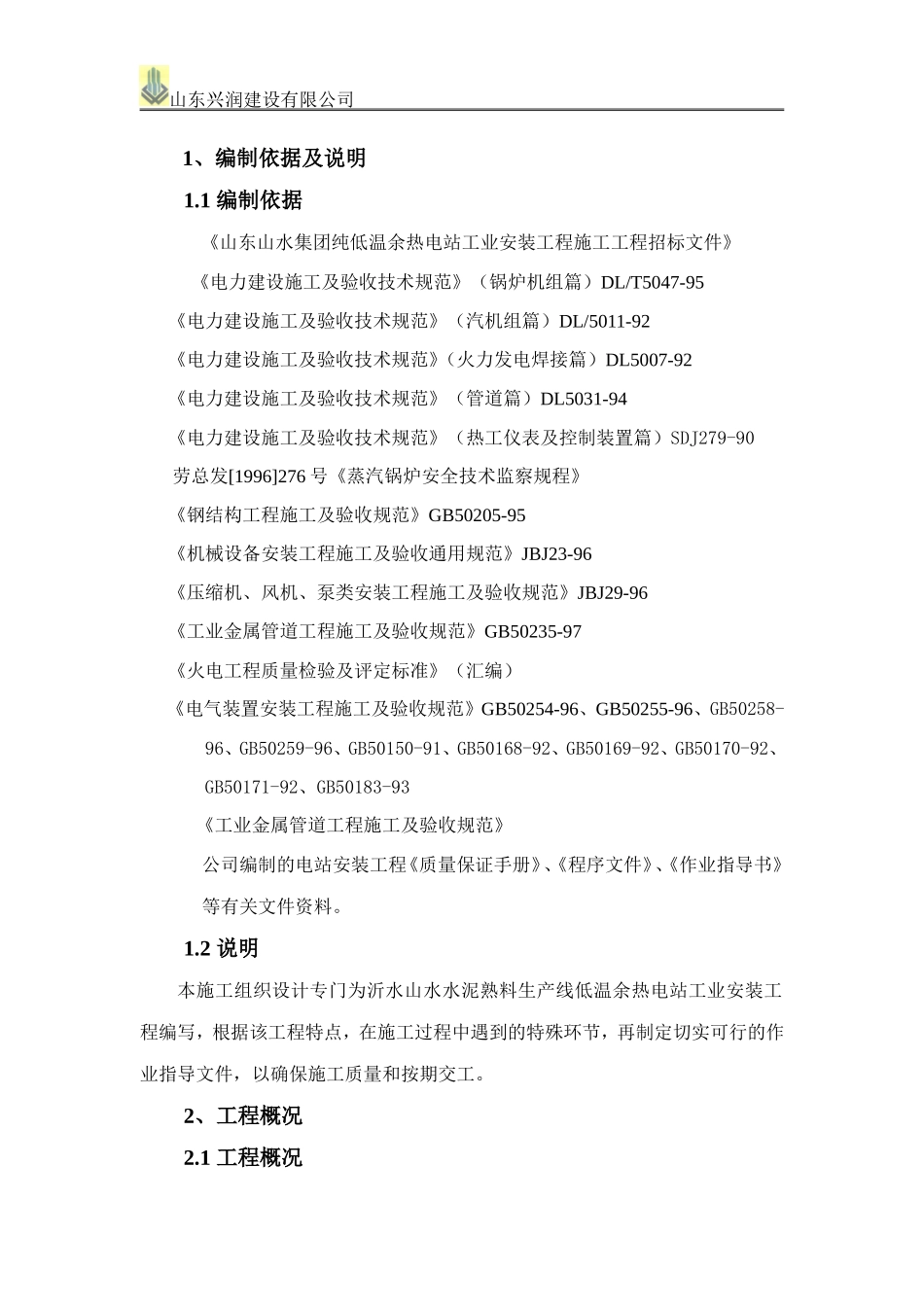

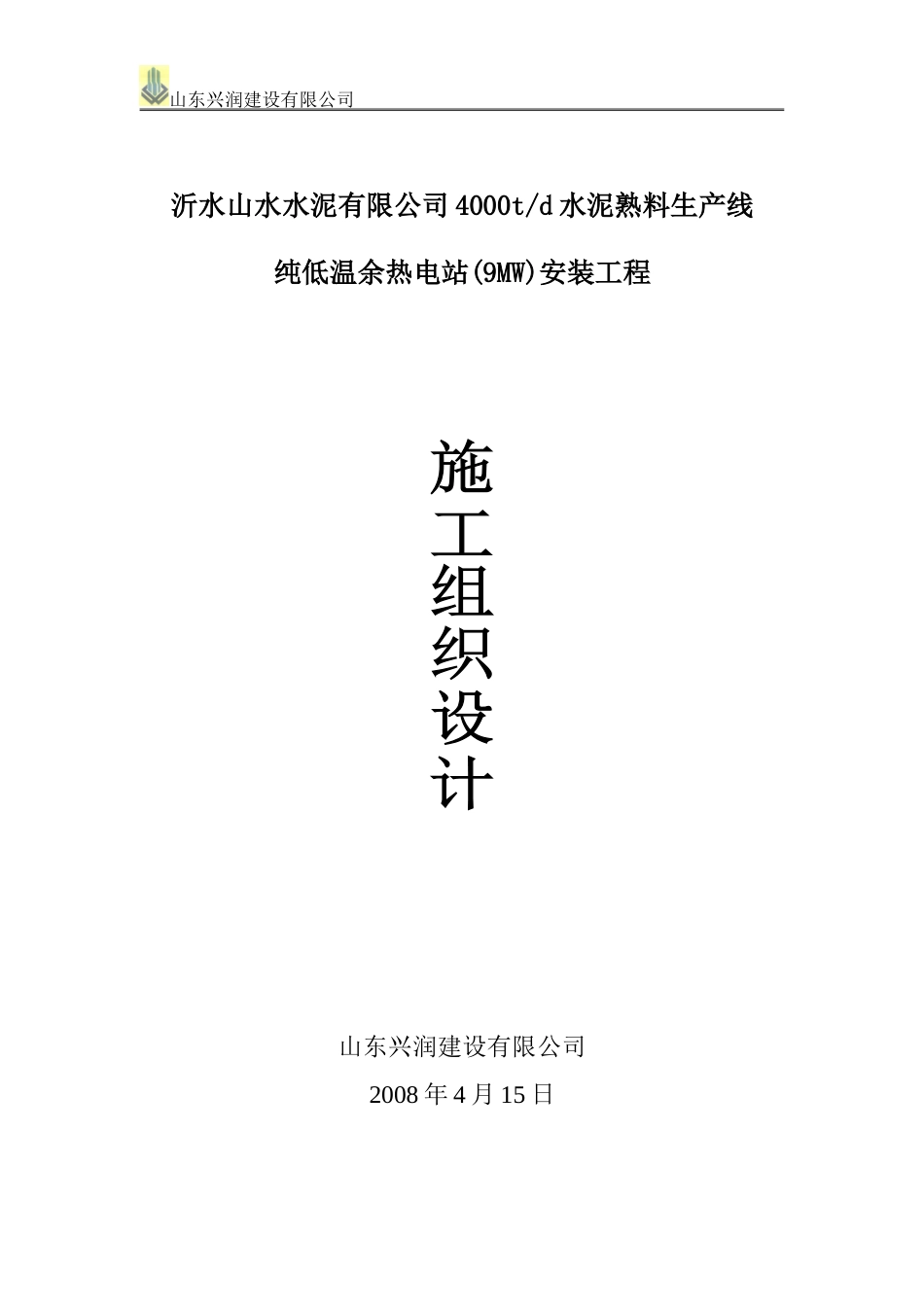

山东兴润建设有限公司 沂水山水水泥有限公司 4000t/d 水泥熟料生产线纯低温余热电站(9MW)安装工程山东兴润建设有限公司2008 年 4 月 15 日山东兴润建设有限公司 1、编制依据及说明1.1 编制依据 《山东山水集团纯低温余热电站工业安装工程施工工程招标文件》 《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95 《电力建设施工及验收技术规范》（汽机组篇）DL/5011-92 《电力建设施工及验收技术规范》（火力发电焊接篇）DL5007-92 《电力建设施工及验收技术规范》（管道篇）DL5031-94 《电力建设施工及验收技术规范》（热工仪表及控制装置篇）SDJ279-90 劳总发[1996]276 号《蒸汽锅炉安全技术监察规程》 《钢结构工程施工及验收规范》GB50205-95 《机械设备安装工程施工及验收通用规范》JBJ23-96 《压缩机、风机、泵类安装工程施工及验收规范》JBJ29-96 《工业金属管道工程施工及验收规范》GB50235-97 《火电工程质量检验及评定标准》（汇编） 《电气装置安装工程施工及验收规范》GB50254-96、GB50255-96、GB50258-96、GB50259-96、GB50150-91、GB50168-92、GB50169-92、GB50170-92、GB50171-92、GB50183-93《工业金属管道工程施工及验收规范》公司编制的电站安装工程《质量保证手册》、《程序文件》、《作业指导书》等有关文件资料。1.2 说明本施工组织设计专门为沂水山水水泥熟料生产线低温余热电站工业安装工程编写，根据该工程特点，在施工过程中遇到的特殊环节，再制定切实可行的作业指导文件，以确保施工质量和按期交工。2、工程概况2.1 工程概况山东兴润建设有限公司 山东山水集团水泥熟料生产线低温余热电站工业安装工程为综合利用资源，节能降耗 ，充分利用纯低温余热发电技术将废气余热回收为电能用于水泥生产。该工程施工地点在沂水县富官庄乡徕庄村山水水泥有限公司，该工程包括设备安装、非标设备制作及安装、工艺金属结构、工业管道、通风工程、保温工程、电气仪表工程等。主要设备为 AQC 余热锅炉一台，ASH 余热锅炉一台，SP 余热锅炉一台，9MW 发电机组一台。该工程质量要求达到优良标准。2.2 施工应具备的条件（1）施工图纸、安装规范、标准等资料齐全。（2）到货的管材满足施工要求，施工所需机具、工具、仪器及消耗材料等配备齐全。（3）施工现场做到“三通一平”，具备施工条件。（4）施工工期 110 天。3、施工组织设计3.1 组织管理机构根据工程结构特点和复杂程度，遵循合理分工与密切协作以及因事设职选人的原则，公司专门成立《山东山水集团余热电站建设工程项目经理部》，该项目部下设各施工职能部门及施工专业班组。管理部门包括计划、技术、物资供应、质量安全、生活保障等。组织管理机构如图所示。山东兴润建设有限公司 3.2 施工现场主要管理职责及分工项目部各级管理人员职责及分工如下：3.2.1 项目经理（项目副经理）（1）贯彻执行国家的有关方针、法律、法规和政策，执行企业的各项管理制度；（2）执行项目承包合同中所负责的各项条款；（3）根据业主、公司的要求和项目具体情况，确定项目管理的总目标，并进行目标分解；（4）抓好组织设计、人员选配、制定各种规章制度、明确有关人员的职责并建公司管理层项 目 经 理质量管理施工管理安全管理计划管理保卫管理各工种生产班组 设备材料管理项目副经理技术负责人安装二队安装一队非标制作队架子工班吊装队山东兴润建设有限公司 立项目的沟通机制；（5）履行合同义务，执行对合同的变更、合同条款的修整；（6）参加工程项目施工设计，包括工程进度计划和技术方案，制定安全生产和保持质量措施，并组织实施；（7）协调项目组织内外的各种关系，与有关的职能部门联系，确定工作中相互配合的问题以及有关职能部门需要提供的资料。3.2.2 技术负责人（1）负责质量体系的运行和管理工作，审批“项目质量计划”或“施工组织设计”；（2）参与编制工程总进度计划，审定分部、分项工程进度表；（3）负责监督、检查“质量计划”或“施工组织设计”的贯彻执行；（4）负责与业主或代表的工作协调，解决施工过程中出现的问题；（5）负责安排项目部质量管理员...
