电厂烟囱施工组织设计方案

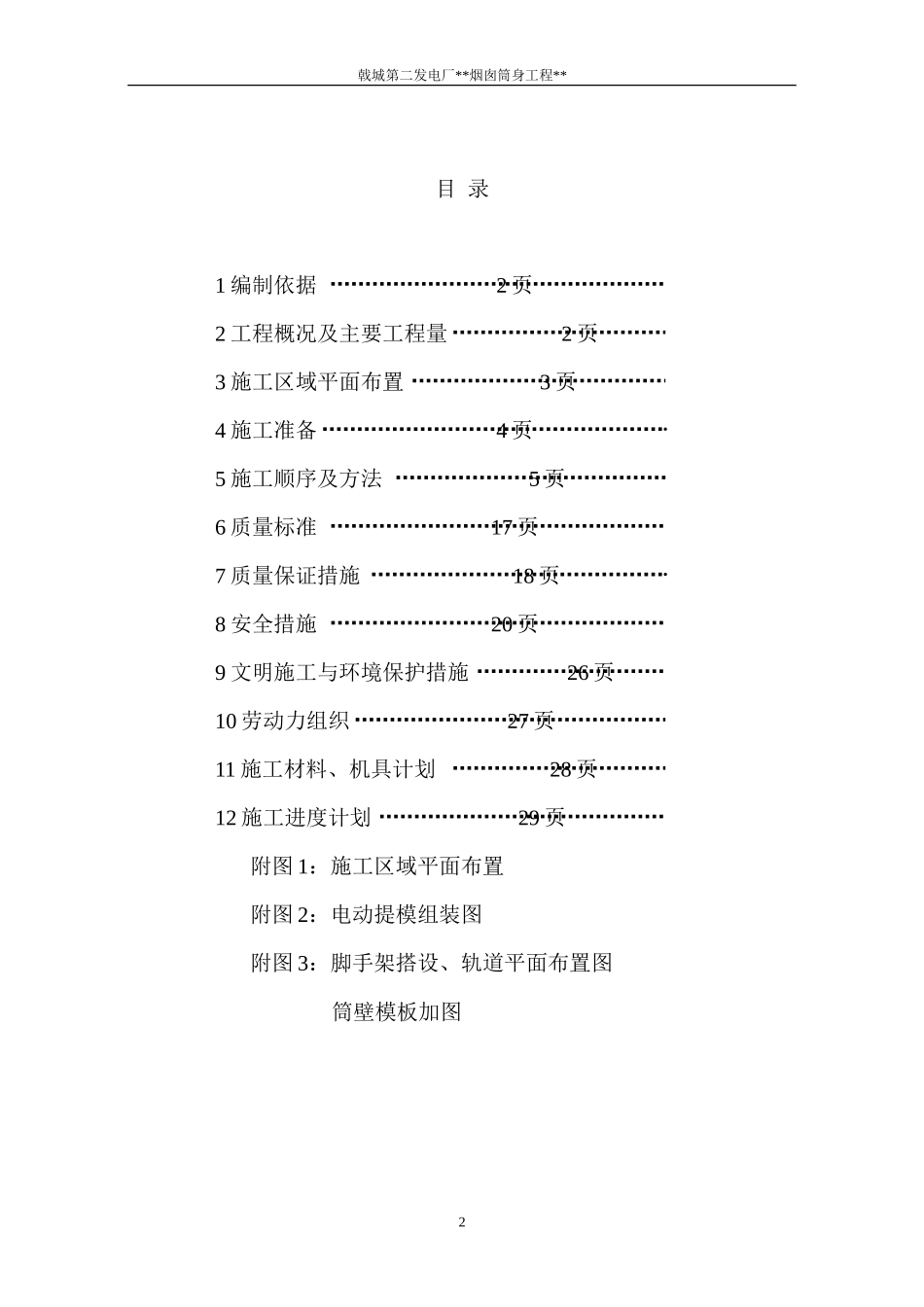

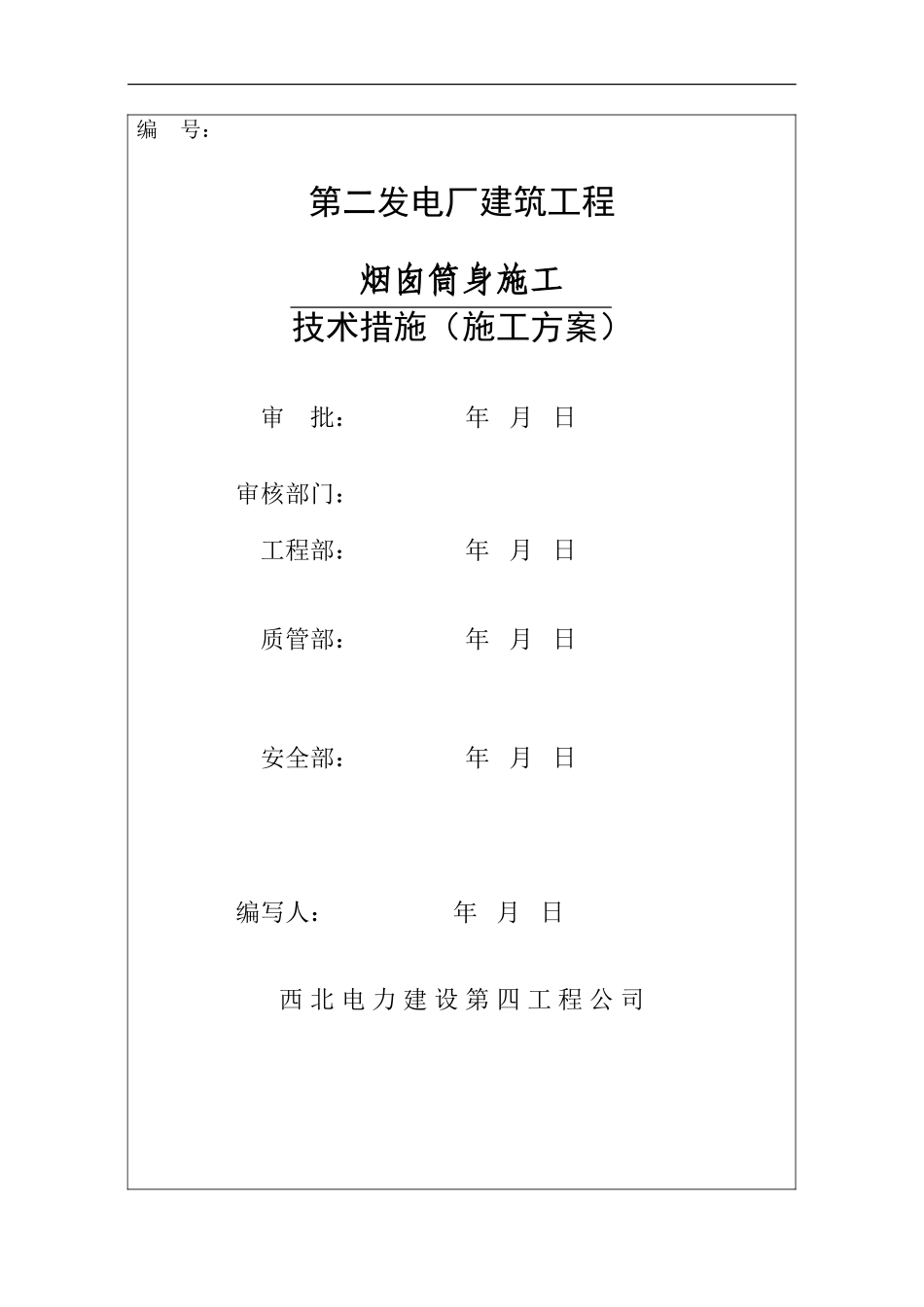

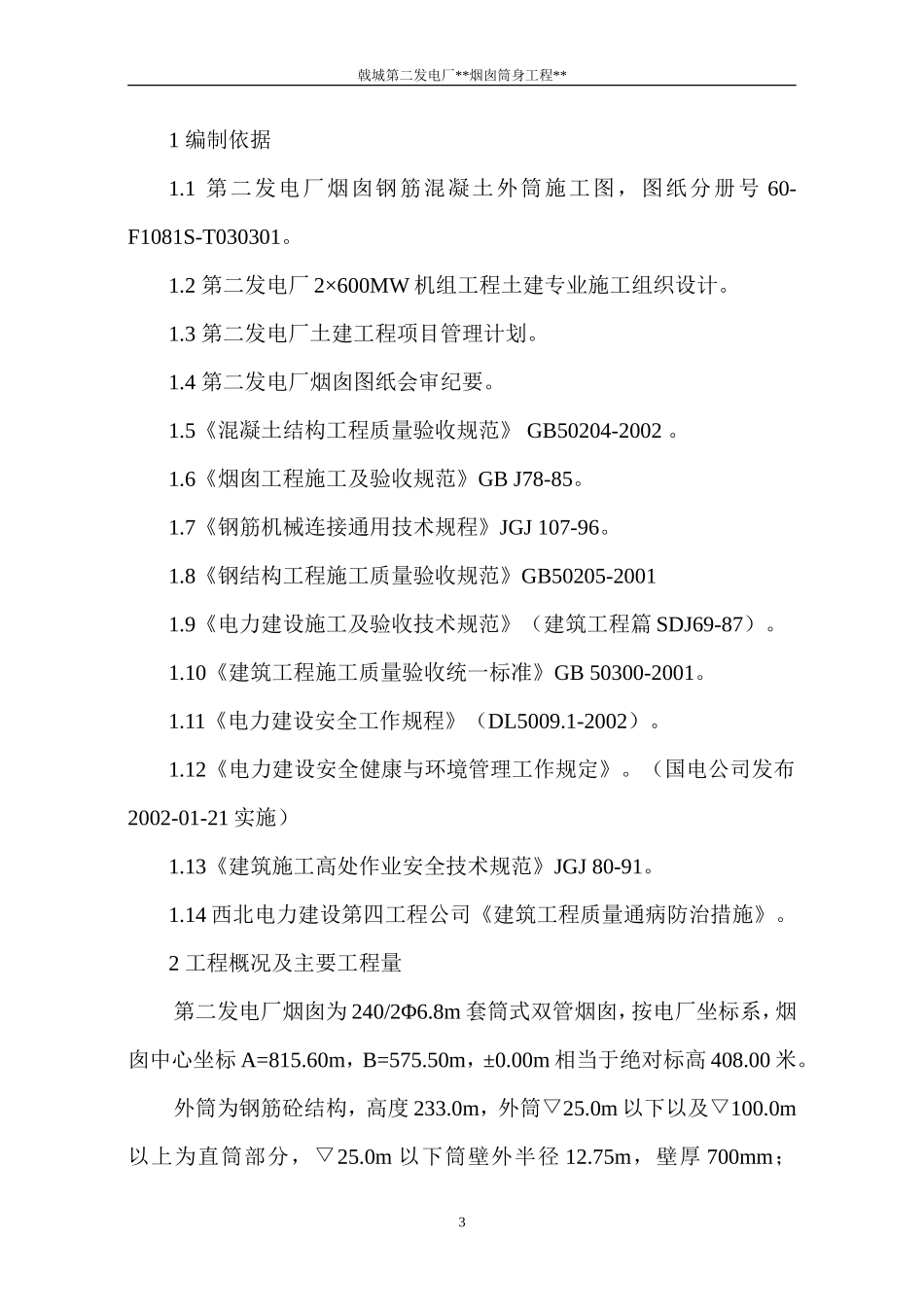

编 号：第二发电厂建筑工程 烟囱筒身施工技术措施（施工方案）审 批： 年 月 日审核部门：工程部： 年 月 日质管部： 年 月 日安全部： 年 月 日编写人： 年 月 日西 北 电 力 建 设 第 四 工 程 公 司戟城第二发电厂**烟囱筒身工程**目 录1 编制依据 2 页2 工程概况及主要工程量 2 页3 施工区域平面布置 3 页4 施工准备 4 页5 施工顺序及方法 5 页6 质量标准 17 页7 质量保证措施 18 页8 安全措施 20 页9 文明施工与环境保护措施 26 页 10 劳动力组织 27 页 11 施工材料、机具计划 28 页12 施工进度计划 29 页附图 1：施工区域平面布置附图 2：电动提模组装图附图 3：脚手架搭设、轨道平面布置图筒壁模板加图2戟城第二发电厂**烟囱筒身工程**1 编制依据1.1 第二发电厂烟囱钢筋混凝土外筒施工图，图纸分册号 60-F1081S-T030301。1.2 第二发电厂 2×600MW 机组工程土建专业施工组织设计。1.3 第二发电厂土建工程项目管理计划。1.4 第二发电厂烟囱图纸会审纪要。1.5《混凝土结构工程质量验收规范》 GB50204-2002 。1.6《烟囱工程施工及验收规范》GB J78-85。1.7《钢筋机械连接通用技术规程》JGJ 107-96。1.8《钢结构工程施工质量验收规范》GB50205-20011.9《电力建设施工及验收技术规范》（建筑工程篇 SDJ69-87）。1.10《建筑工程施工质量验收统一标准》GB 50300-2001。1.11《电力建设安全工作规程》（DL5009.1-2002）。1.12《电力建设安全健康与环境管理工作规定》。（国电公司发布2002-01-21 实施）1.13《建筑施工高处作业安全技术规范》JGJ 80-91。1.14 西北电力建设第四工程公司《建筑工程质量通病防治措施》。2 工程概况及主要工程量第二发电厂烟囱为 240/2Φ6.8m 套筒式双管烟囱，按电厂坐标系，烟囱中心坐标 A=815.60m，B=575.50m，±0.00m 相当于绝对标高 408.00 米。外筒为钢筋砼结构，高度 233.0m，外筒▽25.0m 以下以及▽100.0m以上为直筒部分，▽25.0m 以下筒壁外半径 12.75m，壁厚 700mm；3戟城第二发电厂**烟囱筒身工程**▽100.0m 以上筒壁外半径 9.0m，壁厚在 450mm~300mm 之间，壁厚随高度的增加而减少；烟囱外筒▽25.0m~▽100.0m 段，筒壁外半径随高度的增加按 5%的坡度减少，壁厚在 600㎜～450㎜之间变化。内管为钢管结构，高度 240.0m，内径 6.8m。烟囱内管、外筒夹层间▽25.0m、▽60.0m、▽100.0m、▽140.0m、▽180.0m 设有 5 层钢梁-格栅板检修平台；在夹层间▽225.0m 处设一层钢梁—钢筋砼板组合平台，用于钢内管的安装；在外筒顶部▽232.5m 处设有封顶砼平台，钢内管伸出顶部平台 7.5m；外筒每层平台处设有 4 个900㎜×1500㎜采光窗；烟道接口尺寸 7m×13.3m(宽×高)，顶标高▽21.65m；烟囱底部设有两个 5m×5m 门洞，以供施工使用。烟囱外筒自▽135.0m 起向上涂刷红白相间航空色标，色带宽度 21m，在夹层间门洞正对处设有一折返式上人钢扶梯。外筒主要工程量C40 砼：1200m3C35 砼：2627m3C30 砼：2435m3钢 筋：～560t3 施工区域平面布置烟囱施工区域平面布置应结合周围建、构筑物的施工进度及厂区临建设施进行统筹安排，烟囱安全警戒区内建、构筑物在施工进度上应避开烟囱筒身施工工期，施工区域平面布置详见附图 1。4戟城第二发电厂**烟囱筒身工程**烟囱零米筒壁外围 30m 区域范围内为施工安全警戒区，生产临建设施应布置在警戒区外。危险区域界线处应设围栅，并悬挂安全警示牌。危险区域内供施工人员、车辆进出烟囱使用的通道应搭设坚固的安全棚盖，并设专职人员看守。3.1 施工电源施工电源由厂区配电室引入，用电负荷包括：电动升模提升机：2.2×24=53KVA直流电焊机：15×4=60KVA施工升降机：2×30=60KVA现场照明及办公用电：30KVA其它作业：30KVA合计：P=53+60+60+30+30＝233KVA考虑到各种用电设备不会同时使用及供电的可靠性，取烟囱施工实际负荷为 200KVA。3.2 施工水源烟囱施工水源由厂区临建水管网用 4 寸镀锌钢管引至蓄水池。蓄水池贮水量为 8m3。用施工升降机将水运至烟囱施工平台上的储水桶,以5戟城...
