×600MW）新建工程主厂房区域爆破措施

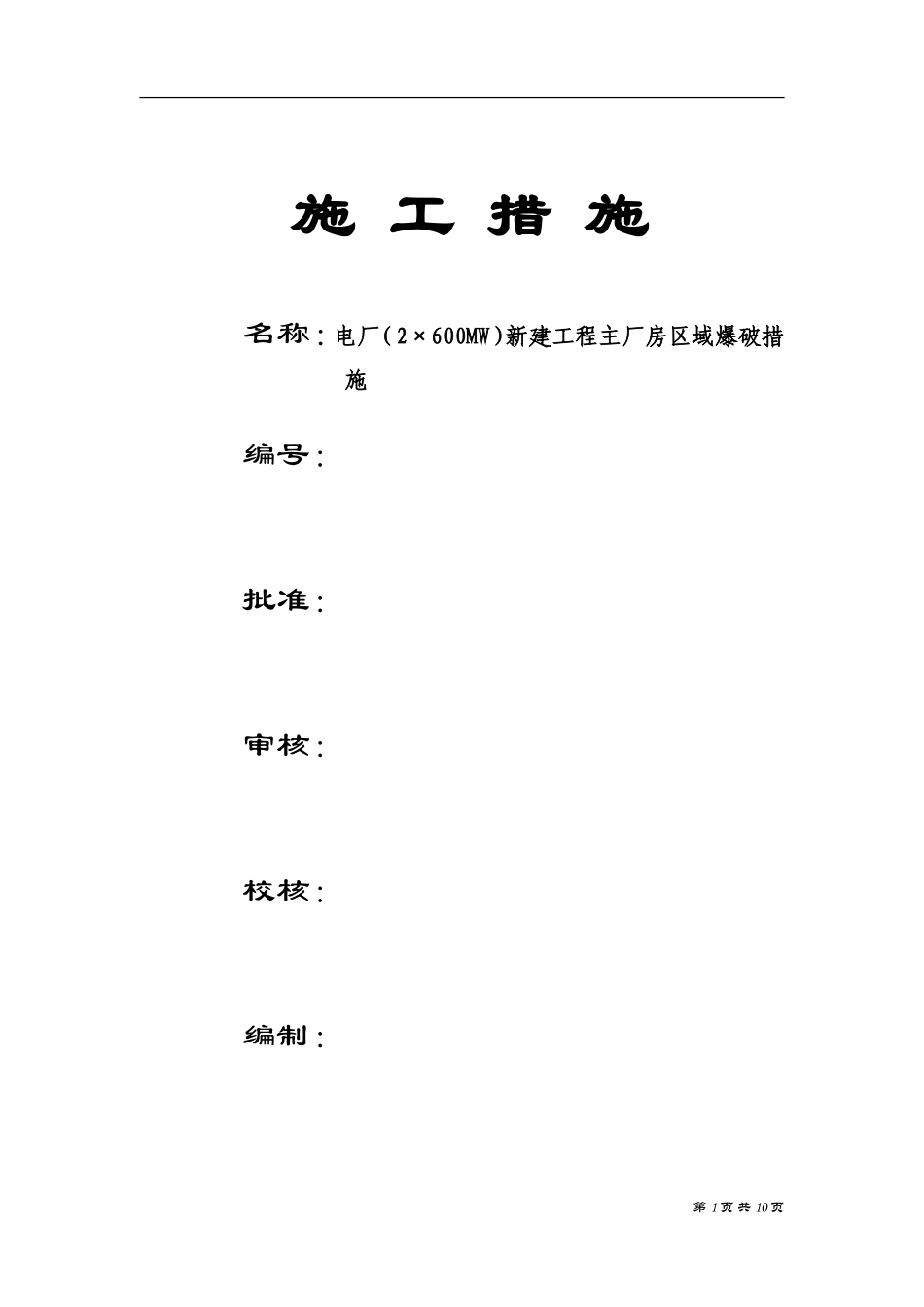

施 工 措 施名称：电厂（2×600MW）新建工程主厂房区域爆破措施编号：批准：审核：校核：编制：第 1 页 共 10 页 一、工程概况电厂位于江阳区江北镇境内，场地周围有较为发达的公路交通。厂区原始地貌属浅丘状剥蚀夷平面与宽缓沟谷相间排列，地形呈波状舒缓起伏。电厂新建（2×600MW)工程主厂房位于江北镇西北侧约 1KM 处，#2冷却塔以南,包括#1、#2 机组汽机房、除氧间、煤仓间、锅炉房、集控楼，大开挖区域基坑底长 199.0 米，宽 124.7 米，±0.000 米相当于绝对标高 297.20 米,开挖标高为-3.0 米，设计蓝图中大开挖工程量为 73911 (不包括施工道路)。爆破方量约为 73000 米 3。据地质资料显示，该区域岩层为中风化砂岩，场平后主厂房区无覆盖层，主厂房基础将位于中等风化岩层上。因此，大开挖区域有大量爆破工作。二、施工方法确定爆破前，先用推土机和挖土机清除表层土，创造钻孔爆破工作面。由于本工程地处居民区附近，现场人员、车辆较多，为确保绝对安全，石方爆破应以控制震动和飞石为重点，拟采用浅孔松动爆破法进行施工。如距离建筑物较近，应打防震孔及采用铁皮覆盖。三、爆破材料选择为了提高爆破效果和保证安全施工，雷管选用即发电雷管和毫秒延时电雷管，炸药选用＃2 岩石硝铵炸药，起爆器选用蓄电池起第 2 页 共 10 页 爆器。四、爆破参数确定1、炮眼布置：为达到均匀破碎的目的，炮眼采用梅花型交错布置，依次逐排起爆。具体示意图如下： 2、炮眼深度及孔距、排距确定：本工程拟采用三相煤岩电钻钻孔，为了提高爆破作业效率，炮孔深度取为 L＝1.5m。泥岩属中硬岩石，取爆破台阶高度 H=L=1.5m，则：最小抵抗线：W=0.8H=0.8×1.5＝1.2m炮眼间距：a＝1.2W=1.2×1.2=1.44m，取 a＝1.4m，炮眼排距：b＝1.0W=1.0×1.2=1.20m，取 b＝1.2m。3、单孔装药量计算：第 3 页 共 10 页 砂岩属七、八类岩石，根据《爆破工程施工与安全》表 8—1，取炸药单位耗药量 q＝0.35kg/m3；采用＃2 岩石硝铵炸药时，炸药换算系数 e＝1.0；炮眼梅花型布置依次起爆时，爆破临空面为两个，将以上参数代入松动爆破装药量计算公式得单孔装药量为Q=eqw3=1.0×0.35×1.23＝0.61kg根据多个工程实际施工经验，取单孔装药量：Q＝0.60kg装药结构：具体示意图如下4、验算装药长度：三相煤岩电钻钻孔直径 D＝45㎜，取装药密度为 ρ＝0.95g/cm3，则单孔装药长度为：L1＝Q/（ρπr2）=600÷0.95÷3.14÷2.252=60cm 1/3L=50cm＜L1=60cm＜1/2L=75cm∴ 装药长度满足安全要求。5、爆破网路设计电爆网路设计原则：要求：采用发爆器时每个雷管的起爆电流 ī＞2.0A采用串联电爆网路: 选 R1 与 n 值电阻以符合准爆条件为准第 4 页 共 10 页 总电阻: R=R 主+ R 支+nr总电流: I=U/ R式中：R—电爆网路中的总电阻 R 主—主线的电阻R 支—端线、联结线、区域线的电阻依据选定的下列网路形式与雷管总数,通过上式计算,电爆电源可依据现场具体选定的电爆母线、支线自行确定。具体示意图如下： 起爆器采用 MFB-200A.C，具体参数见下：起爆能力：200 发；电压峰值：2700-3000V；冲出能量≥8.7A2ms；额定负载电阻：1220 欧；电池电压 6V；充电时间≤20s 。 6、爆破飞石安全距离计算：砂岩属中硬岩石，且爆破地点场地开阔，取系数 K=1.2，因采用浅孔松动爆破，故取爆炸作用指数 n=0.5，则爆破飞石的最大距离为：R＝20Kn2W=20×1.2×0.52×1.2=7.2m考虑 3 倍的安全系数，则安全距离为：3R＝3×7.2＝21.6m。为了保证绝对安全，参照《爆破安全规程》GB6722－2003，取爆破安全警戒范围为 200m。第 5 页 共 10 页 7、满足震动要求的最大总装药量计算：参照《工程爆破实用手册》表 12—2，振速 v=0.8cm.s-1根据现场实地踏勘，离爆破点最近的建构筑物距离约为100m，则在距离建构筑物 100m 范围内石方爆破一次齐响的总装药量为：Q=R3v3/a/k3/a＝1003×0.83/1.6/2003/1.6＝31.90kg 根据实际经验，乘以 0.8 的系数。取 25kg。为了确保绝对安全，实际施工中，当距建构筑物的距离为100m 时，一次起爆的总装药量应小于或等于 25kg。...
