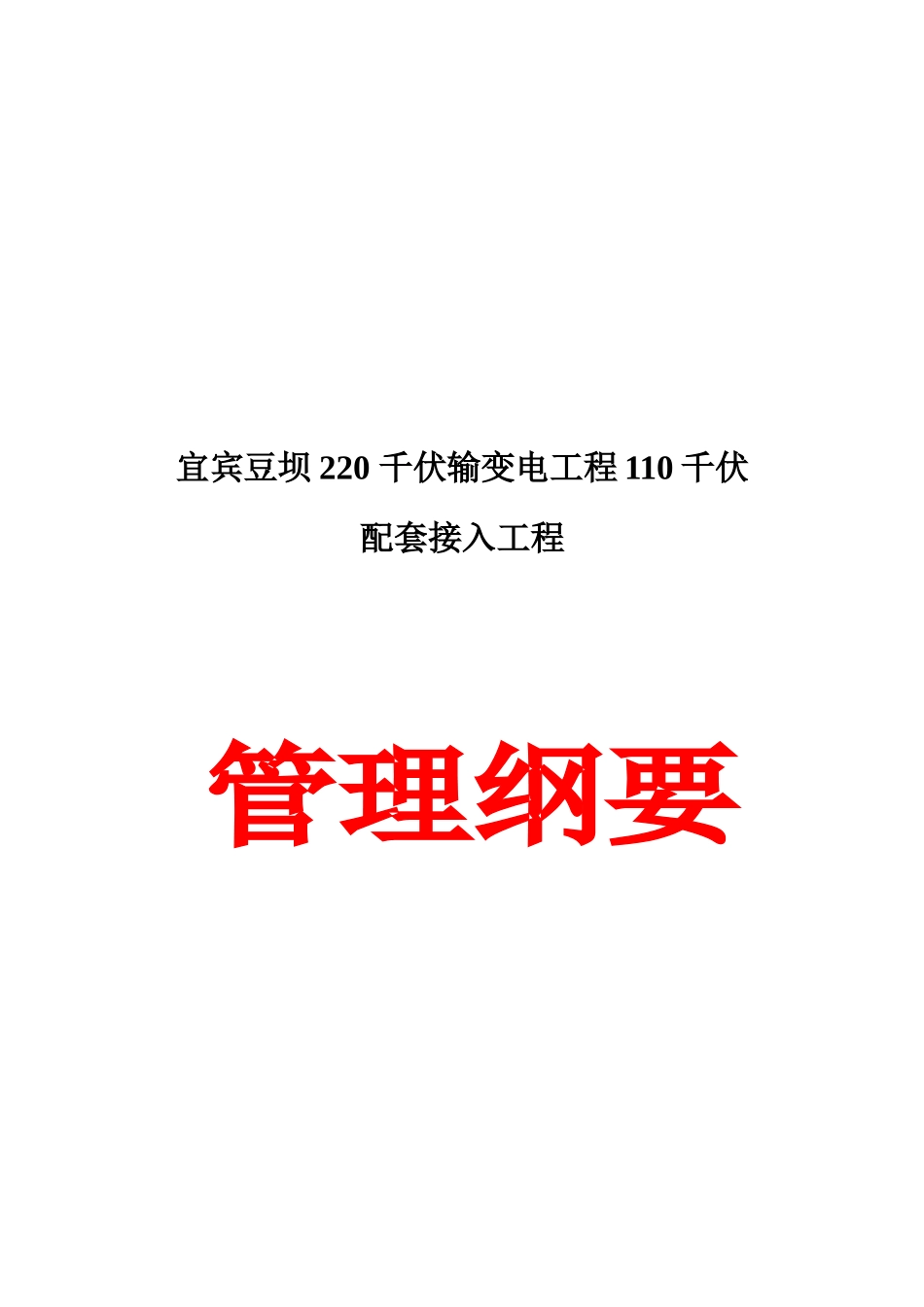

宜宾豆坝220_千伏输变电工程110千伏配套接入工程建设管理纲要(20100702)

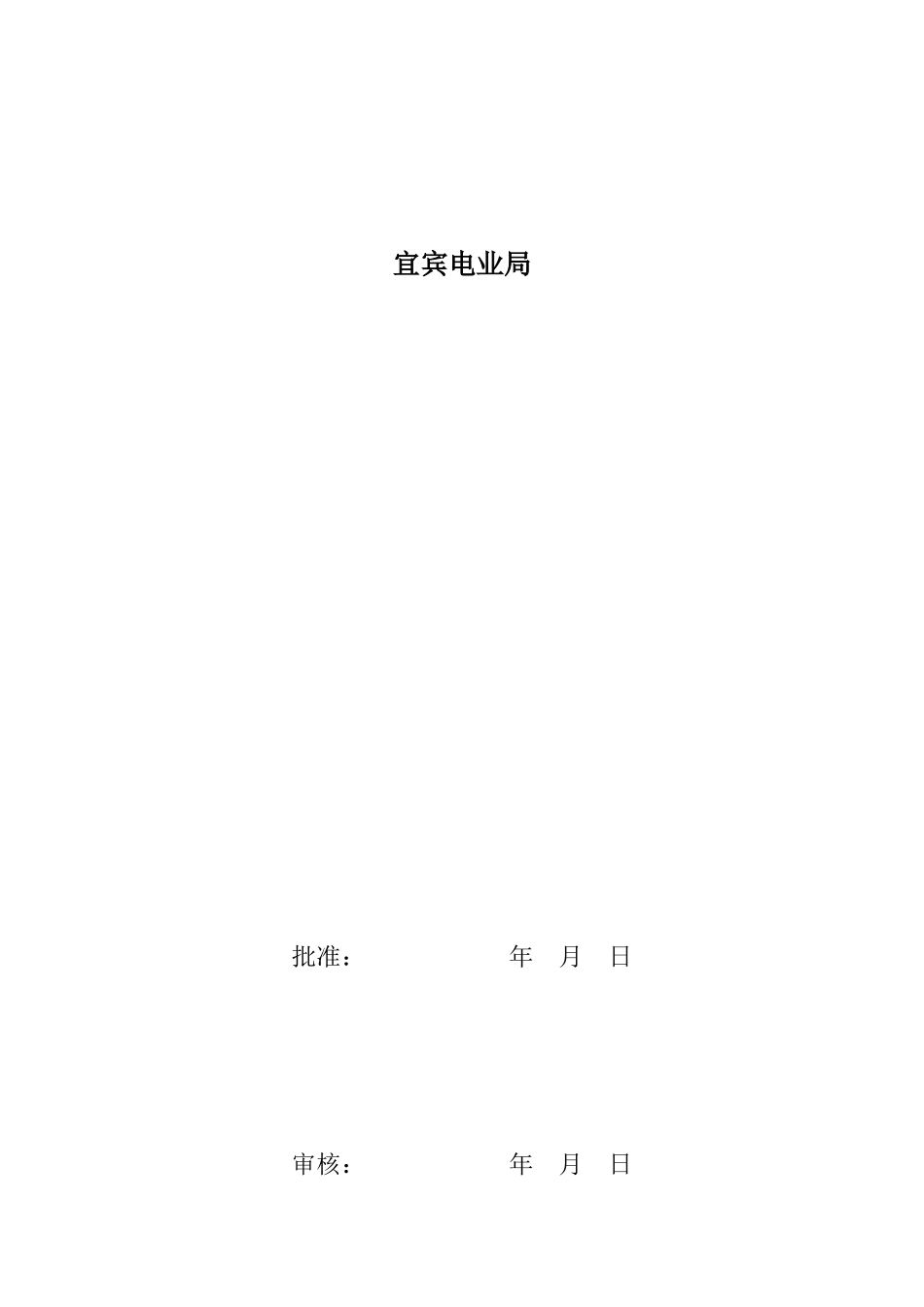

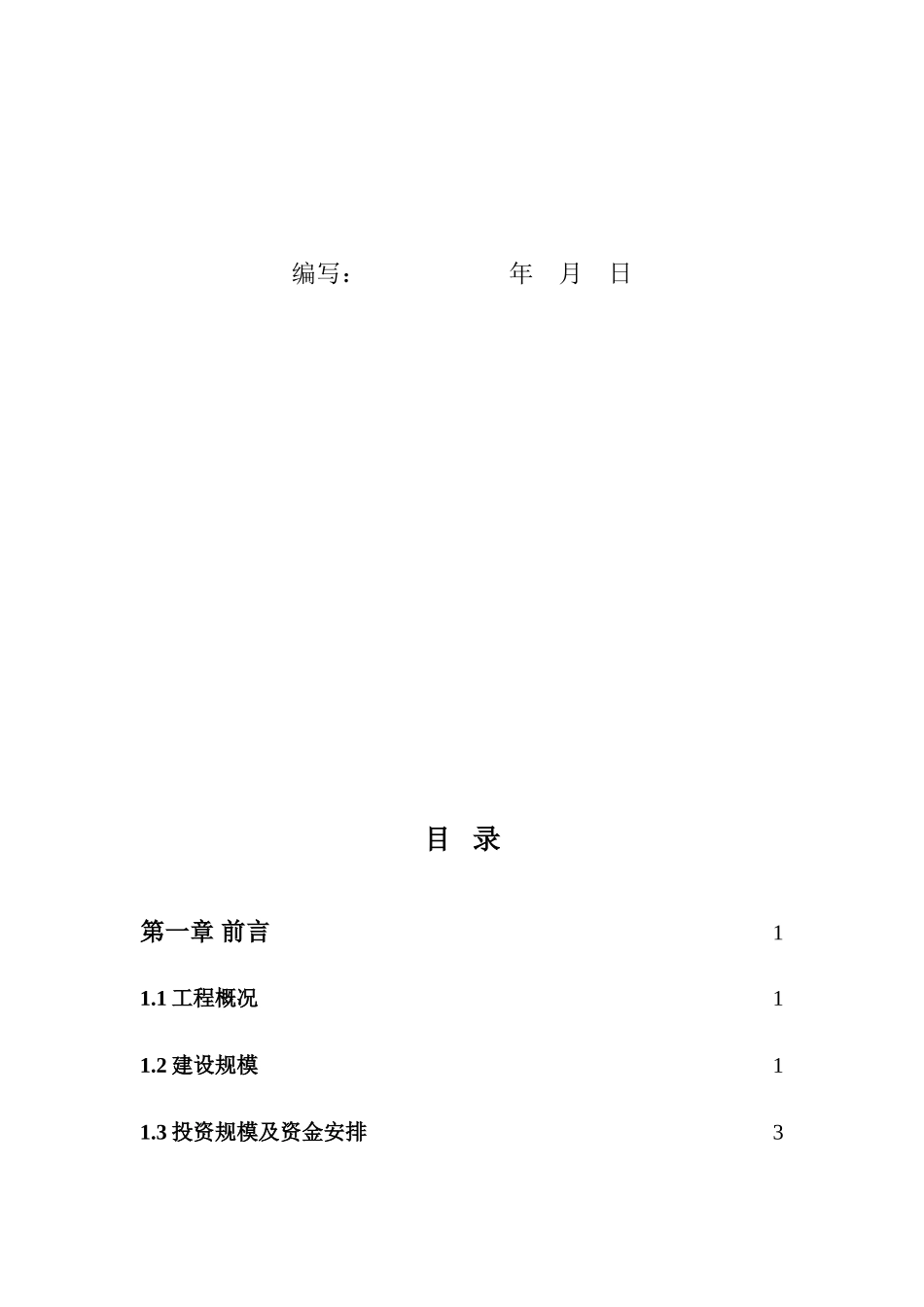

宜宾豆坝 220 千伏输变电工程 110 千伏配套接入工程宜宾电业局批准： 年 月 日审核： 年 月 日编写： 年 月 日目 录第一章 前言11.1 工程概况11.2 建设规模11.3 投资规模及资金安排31.4 工程建设参建单位3第二章 工程建设依据、目标32.1 工程建设依据32.2 工程建设目标4第三章 工程建设特点63.1 土建部分的主要特点63.2 线路部分的主要特点7第四章 工程建设管理体制84.1 工程建设管理网络84.2 工程安全网络94.3 工程质量管理网络94.4 工程参建单位职责10第五章 施工总平面管理及临建设施125 .1 施工总平面管理及临建设施12第六章 安全健康与环境保护136.1 安全健康136.2 环境保护13第七章 工程建设管理157.1 工程建设前期管理157.2 安全管理157.3 现场文明施工管理197.4 计划进度管理207.5 质量管理及技术管理227.6 造价管理及资金管理267.7 合同管理287.8 信息管理307.9 施工协调管理317.10 设备管理327.11 档案资料管理337.12 工程投产达标管理357.13 工程创优管理357.14 工程结算、决算、审计管理41第一章 前言1.1 工程概况宜宾市位于四川省南部，幅员面积 13283 平方公里，辖翠屏区和宜宾县、长宁县、高县、珙县县、兴文县、筠连县、江安县、屏山县、南溪县，总人口约 521 万人。截止 2007 年底，宜宾电网共有 500 千伏变电站 1 座，主变容量 1000 兆伏安，220 千伏变电站 6 座，主变容量 1050 兆伏安；110 千伏变电站 20 座，主变容量 1327.5 兆伏安；区内电源装机容量约 1230 兆瓦。2007 年，宜宾电网统调最大负荷 810 兆瓦，供电量 49.01 亿千瓦时。近年来随着宜宾市经济社会的高速发展，电力需求增长迅速。根据负荷预测，2008 年宜宾电网统调最大负荷将达到 930 兆瓦，2010 年达到 1230 兆瓦， “十一五”期间年均增长率 10.2％。 按照国务院及四川省“上大压小、节能减排”的要求，宜宾豆坝电厂已于 2008 年 3 月 15 日全部关停。为解决豆坝电厂关停后宜宾豆1坝、屏山片区的供电问题，保证宜宾西部片区电网的安全可靠运行，增强网架结构，满足宜宾市国民经济发展的需求，建设豆坝 110 千伏配套接入工程是必要的，也是可行的。1.2 建设规模一、线路工程豆坝 110kV 配套接入工程共有六条线路，分别为：（1）110kV 豆天线、110kV 豆普东线，线路自豆坝 220kV 变电站110kV 门型架起，经大岩口，朝阳洞至原豆天线 N6 塔和豆普东线 N6塔 止 。 线 路 为 110kV 同 塔 双 回 线 路 ， 全 长 0.8km ， 导 线 类 型LGJ-240/30、地线 1 根为 OPGW-70，豆普东线导线为 LGJ-185/30、地线 1 根为 JLB40-80-7，原豆坝电厂至原豆天线 N6 塔和豆普东线 N6塔间 0.585㎞双回线路和 1.56㎞单回线路需拆除；（2）110kV 豆铁线，线路自豆坝 220kV 变电站 110kV 门型架起，至大岩口与原豆铁线 N5 杆连接止。线路为 110kV 单回架空送电线路，全长 0.6km，导线、地线型号：导线为 LGJ-120/20、地线为 JLB40-50-27，原豆坝电厂站至原豆铁线 N5 杆段 1.846㎞单回线路需拆除；（3）110kV 豆新线，线路从豆坝 220kV 变电站 110kV 门型架起，经埂子上，至庙基子原豆新线 N7 杆止，其中该线路 N1-N2 塔间为同塔双回线路(与另一回预留线路共用出线段铁塔，本线路挂双回塔右侧横担)，长度为 0.36㎞，单回线路长度为 0.63㎞，线路全长 0.99㎞。导线为 LGJ-240/30、地线为 JLB40-80-7，原豆坝电厂站至原豆新线 N7 杆段 1.87㎞单回线路需拆除；（4）110kV 豆云线、110kV 豆普西线，线路从豆坝 220kV 变电站110kV 门型架起，至埂子上，然后左转至原 110kV 豆屏线（现改为110kV 豆云线）、豆云线（现改为 110kV 豆普西线）同塔双回线路原N6 塔止。线路为同塔双回架空输电线路，全长 1.1㎞，导线为LGJ-185/30，地线左侧 1 根为 OPGW-70，右侧 1 根为 JLB40-80-7，110kV 豆普西线原 N10 杆由于横担、电杆严重变形、裂纹，本次改接时需更换，原豆坝电厂站至原 110kV 豆屏线（现改为 110kV 豆云线）、...
