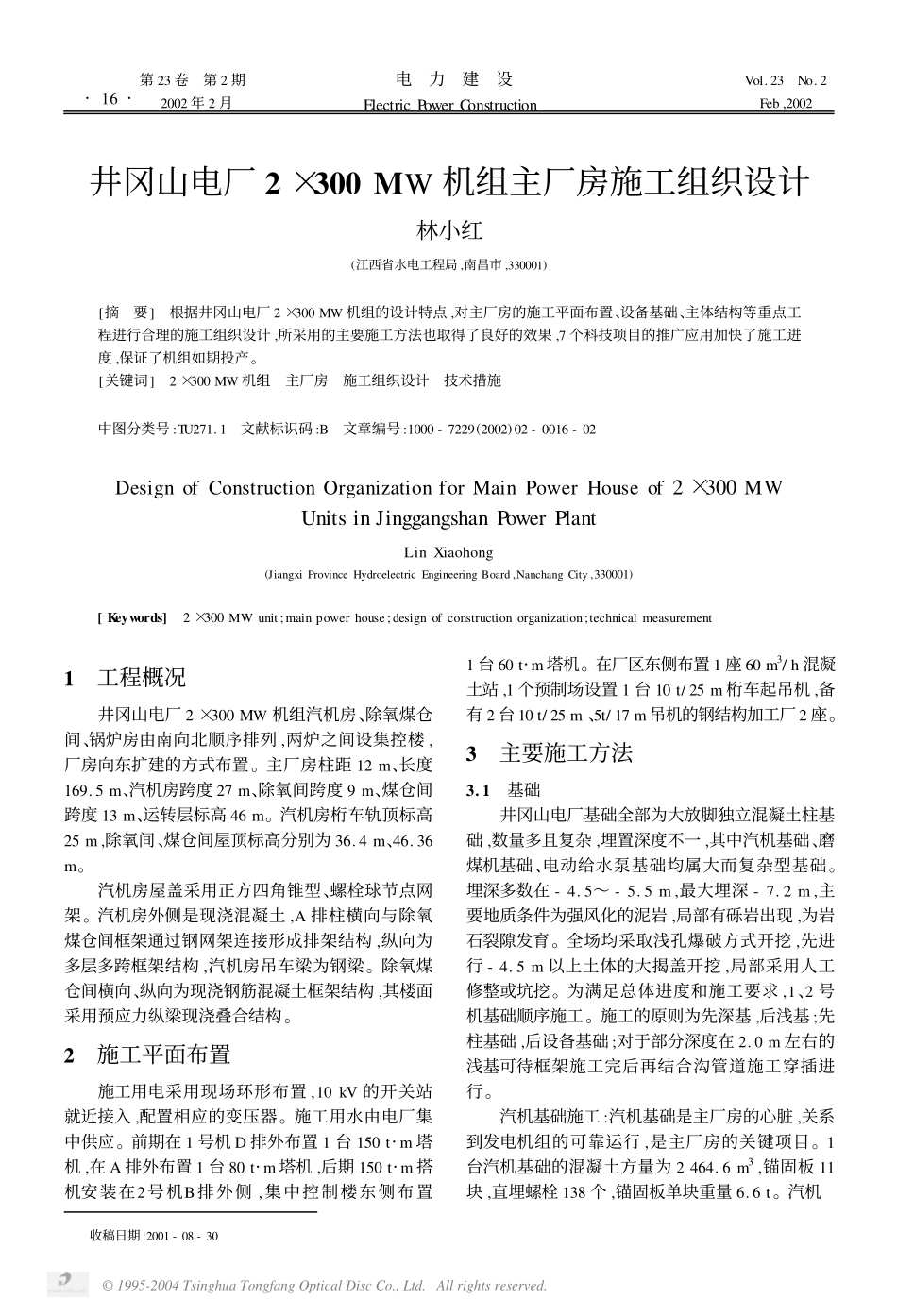

井冈山电厂 2 ×300 MW 机组主厂房施工组织设计林小红(江西省水电工程局 ,南昌市 ,330001)[摘 要] 根据井冈山电厂 2 ×300 MW 机组的设计特点 ,对主厂房的施工平面布置、设备基础、主体结构等重点工程进行合理的施工组织设计 ,所采用的主要施工方法也取得了良好的效果 ,7 个科技项目的推广应用加快了施工进度 ,保证了机组如期投产。[关键词] 2 ×300 MW 机组 主厂房 施工组织设计 技术措施中图分类号 :TU271. 1 文献标识码 :B 文章编号 :1000 - 7229(2002) 02 - 0016 - 02Design of Construction Organization for Main Power House of 2 ×300 MWUnits in Jinggangshan Power PlantLin Xiaohong(Jiangxi Province Hydroelectric Engineering Board ,Nanchang City ,330001)[ Keywords] 2 ×300 MW unit ; main power house ; design of construction organization;technical measurement1 工程概况井冈山电厂 2 ×300 MW 机组汽机房、除氧煤仓间、锅炉房由南向北顺序排列 ,两炉之间设集控楼 ,厂房向东扩建的方式布置。主厂房柱距 12 m、长度169. 5 m、汽机房跨度 27 m、除氧间跨度 9 m、煤仓间跨度 13 m、运转层标高 46 m。汽机房桁车轨顶标高25 m ,除氧间、煤仓间屋顶标高分别为 36. 4 m、46. 36m。汽机房屋盖采用正方四角锥型、螺栓球节点网架。汽机房外侧是现浇混凝土 ,A 排柱横向与除氧煤仓间框架通过钢网架连接形成排架结构 ,纵向为多层多跨框架结构 ,汽机房吊车梁为钢梁。除氧煤仓间横向、纵向为现浇钢筋混凝土框架结构 ,其楼面采用预应力纵梁现浇叠合结构。2 施工平面布置施工用电采用现场环形布置 ,10 kV 的开关站就近接入 ,配置相应的变压器。施工用水由电厂集中供应。前期在 1 号机 D 排外布置 1 台 150 t· m 塔机 ,在 A 排外布置 1 台 80 t· m 塔机 ,后期 150 t· m 搭机安装在2号机B排外侧 ,集中控制楼东侧布置1 台 60 t·m 塔机。在厂区东侧布置 1 座 60 m3/ h 混凝土站 ,1 个预制场设置 1 台 10 t/ 25 m 桁车起吊机 ,备有 2 台 10 t/ 25 m 、5t/ 17 m 吊机的钢结构加工厂 2 座。3 主要施工方法3. 1 基础井冈山电厂基础全部为大放脚独立混凝土柱基础 ,数量多且复杂 ,埋置深度不一 ,其中汽机基础、磨煤机基础、电动给水泵基础均属大而复杂型基础。埋深多数在 - 4. 5～ - 5. 5 m ,最大埋深 - 7. 2 m ,主要地质条件为强风化的泥岩 ,局部有砾岩出现 ,为岩石裂隙发育。全场均采取浅孔爆破方式开挖 ,先进行 - 4. 5 m 以上土体的大揭盖开挖 ,局部采用人工修整或坑挖。为满足总体进度和施工要求 ,1、2 号机基础顺序施工。施工的原则为先深基 ,后浅基 ;先柱基础 ,后设备基础 ;对于部分深度在 2. 0 m 左右的浅基可待框架施工完后再结合沟管道施工穿插进行。汽机基础施工 :汽机基础是主厂房的心脏 ,关系到发电机组的可靠运行 ,是主厂房的关键项目。1台汽机基础的混凝土方量为 2 464. 6 m3 ,锚固板 11块 ,直埋螺栓 138 个 ,锚固板单块重量 6. 6 t 。汽机收稿日期 :2001 - 08 - 30·61·第 23 卷 第 2 期2002 年 2 月电 力 建 设Electric Power ConstructionVol. 23 No. 2Feb ,2002 © 1995-2004 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved.基础采用直埋螺栓的中心偏差小于 1. 6 mm ,垂直度偏差不大于 L/ 450 mm ,高差 0～ + 10 mm。锚固板的中心偏差 ±3 mm ,垂直度偏差不大于 1. 5 mm ,高差不大于 3 mm。为保证精度 ,在 � 9. 50 m 层平面埋设 10 块 T5050D 埋件 ,焊接 10 根钢柱 ,支撑一个高程为 13. 0 m 钢平台 ,用于固定螺栓和锚固板。混凝土分层浇筑 ,外封模板采用竹胶大模板 ,采用 <12 @400 对拉螺栓加固。直埋螺栓采用同心套管和 3 个隔套进行定位加固 ,避免在螺栓上焊接降低强度 ,同时又可保证其精度。3. 2 A 排柱、...
