高压线防护方案1

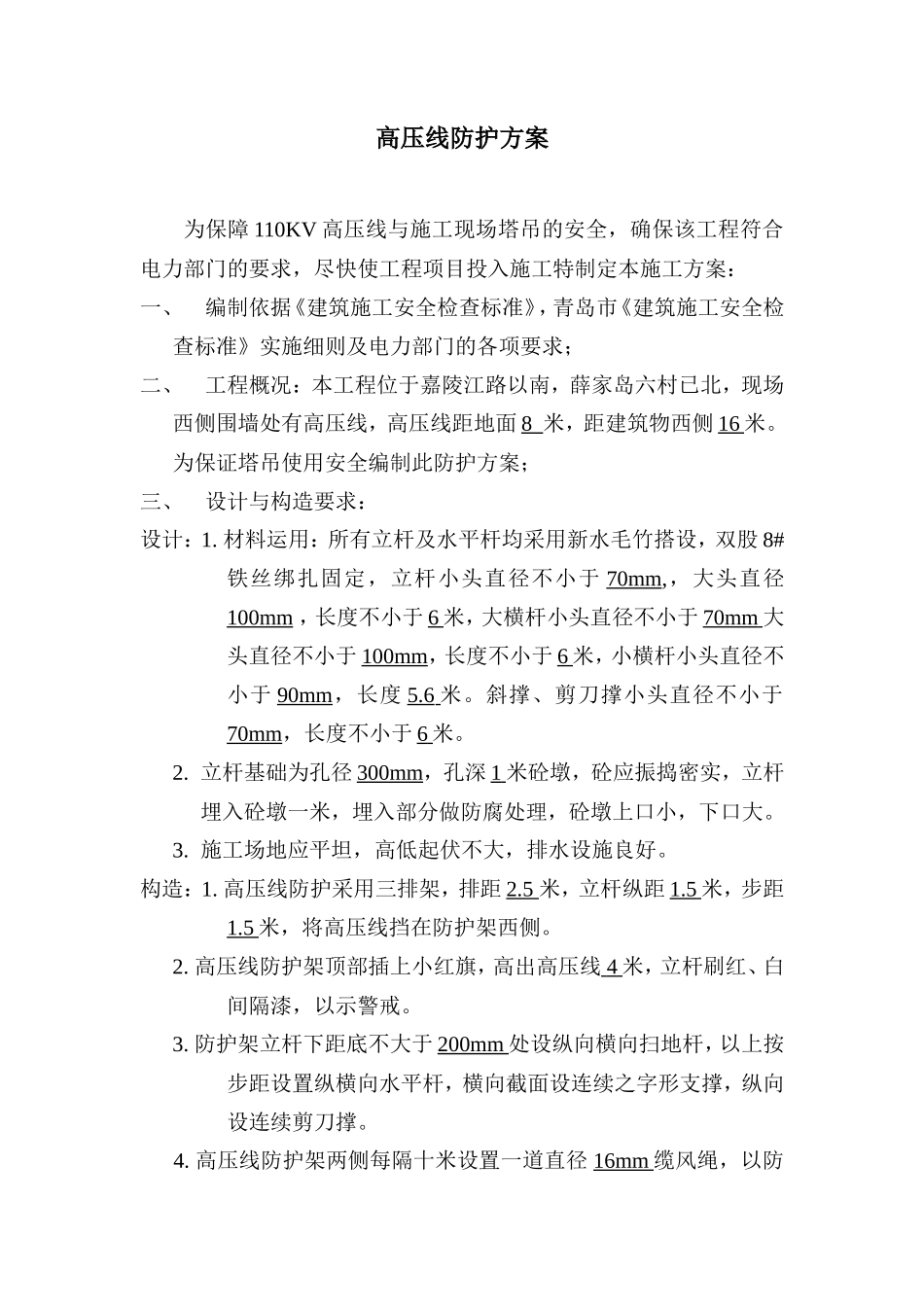

高压线防护方案为保障 110KV 高压线与施工现场塔吊的安全，确保该工程符合电力部门的要求，尽快使工程项目投入施工特制定本施工方案：一、编制依据《建筑施工安全检查标准》，青岛市《建筑施工安全检查标准》实施细则及电力部门的各项要求；二、工程概况：本工程位于嘉陵江路以南，薛家岛六村已北，现场西侧围墙处有高压线，高压线距地面 8 米，距建筑物西侧 16 米。为保证塔吊使用安全编制此防护方案；三、设计与构造要求：设计：1. 材料运用：所有立杆及水平杆均采用新水毛竹搭设，双股 8#铁丝绑扎固定，立杆小头直径不小于 70mm,，大头直径100mm ，长度不小于 6 米，大横杆小头直径不小于 70mm 大头直径不小于 100mm，长度不小于 6 米，小横杆小头直径不小于 90mm，长度 5.6 米。斜撑、剪刀撑小头直径不小于70mm，长度不小于 6 米。2. 立杆基础为孔径 300mm，孔深 1 米砼墩，砼应振捣密实，立杆埋入砼墩一米，埋入部分做防腐处理，砼墩上口小，下口大。3. 施工场地应平坦，高低起伏不大，排水设施良好。构造：1. 高压线防护采用三排架，排距 2.5 米，立杆纵距 1.5 米，步距1.5 米，将高压线挡在防护架西侧。 2. 高压线防护架顶部插上小红旗，高出高压线 4 米，立杆刷红、白间隔漆，以示警戒。 3. 防护架立杆下距底不大于 200mm 处设纵向横向扫地杆，以上按步距设置纵横向水平杆，横向截面设连续之字形支撑，纵向设连续剪刀撑。 4. 高压线防护架两侧每隔十米设置一道直径 16mm 缆风绳，以防止架体倾斜。 5. 根据现场 1#、2#、4#楼塔吊位置，塔吊前臂离高压线 23 米接触不到高压线，为防止吊钩来回晃动时触到高压线，在塔吊前臂上安装跑车限位，此限位位置，既能满足吊装需要，又能使吊钩晃动最大时能控制在防护架以外。 6、为防止高空坠落物碰撞高压线，在建筑物施工到五层时设挑架，外挑 6 米用密目网封闭，每三层一挑。四、施工方法： 1. 按本方案的要求逐级向架设人员起重司机进行交底。 2. 根据毛竹粗细、材质、外形进行合理挑选分类堆放，决定其使用部位。 3. 搭设顺序确定立杆位置，挖立杆坑、竖立杆打砼、绑横向扫地杆、绑纵向扫地杆、绑大横杆、绑小横杆、绑临时抛撑…绑剪刀撑之字形支撑、绑斜支撑… 4. 搭设要点：严格执行方案及技术交底、不能随意改变尺寸、使用合格材料、严格控制垂直度、控制水平偏差。毛竹接长采用顺绑扎法，接头长度不小于 1.5 米，绑扣不小于 3 个，两端及中间各一个，扣间不大于 0.75 米，接长处必须防止弯折和移动，毛竹垂直相交采用平插十字扣绑扎时铁丝既要绑紧使毛竹不移动，又不能抽紧过度，使铁丝绞断或受伤，绑捆不出现漏点和松弛现象，主要施工部位必须铺设结实耐用的脚手板，依次类推逐级延伸。五、安全措施： 1. 进入施工现场必须严格遵循电力部门及安全检查的相关规定，接受主管部门的安全教育、配置专职安全员、领导负责工程的安全生产工作。 2. 进入施工现场的工人必须持证上岗，虚心接受主管部门的安全监督。 3. 在高处作业的架子工必须戴好安全帽、系好安全带、穿防滑鞋、禁止随手向下抛东西。 4. 施工现场应有专人看管，防护架在未装斜向和竖向支撑、铺设脚手板前不得作为操作平台。 5. 做好季节性施工准备，如遇到下雨或六级以上大风天气时应停止一切高空作业，施工人员均应撤离。 6. 现场应做到安全生产、文明施工。国都建设（集团）青岛分公司
