110KV辛集、藁城电铁输电线路工程施工组织设计 (2)

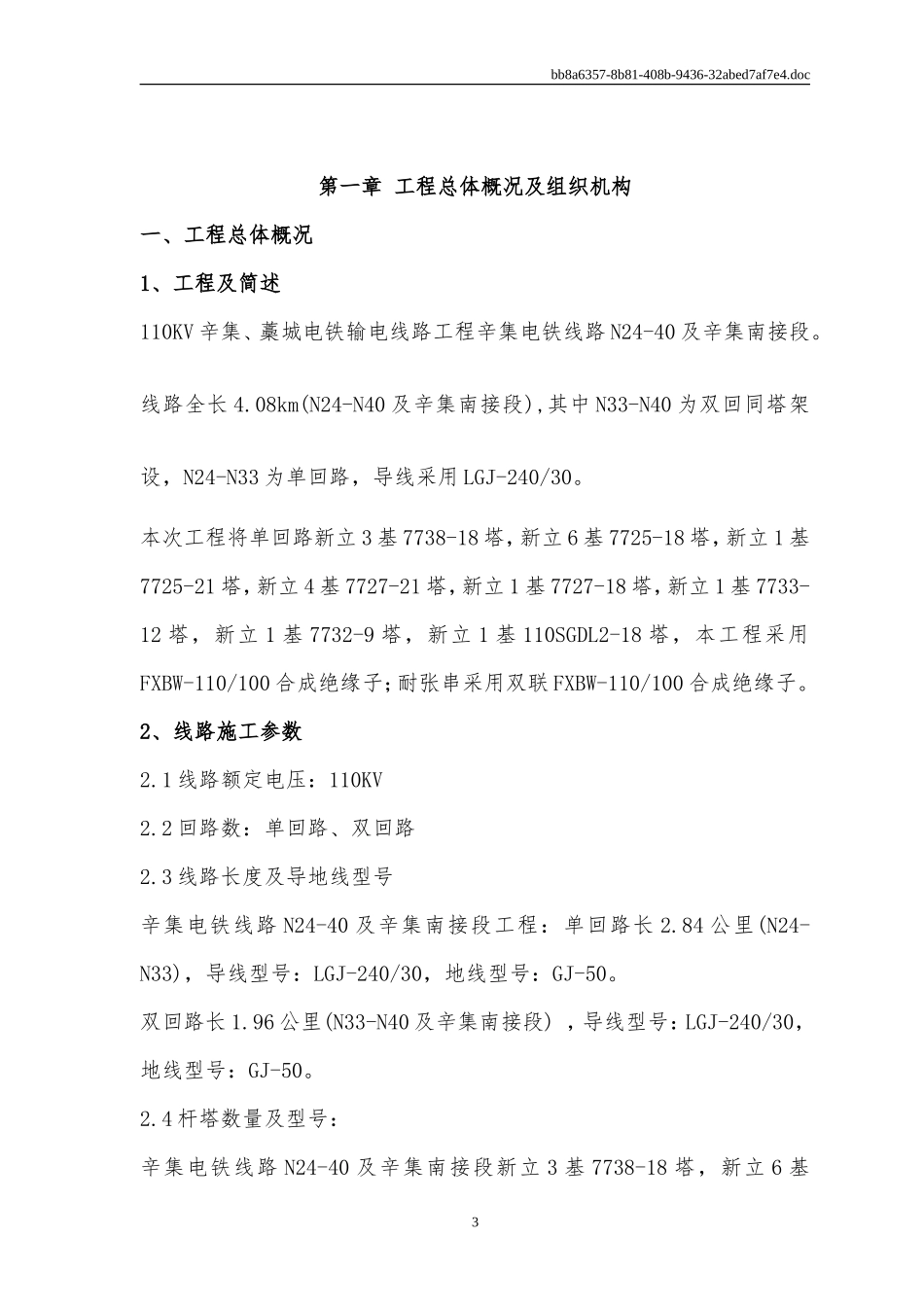

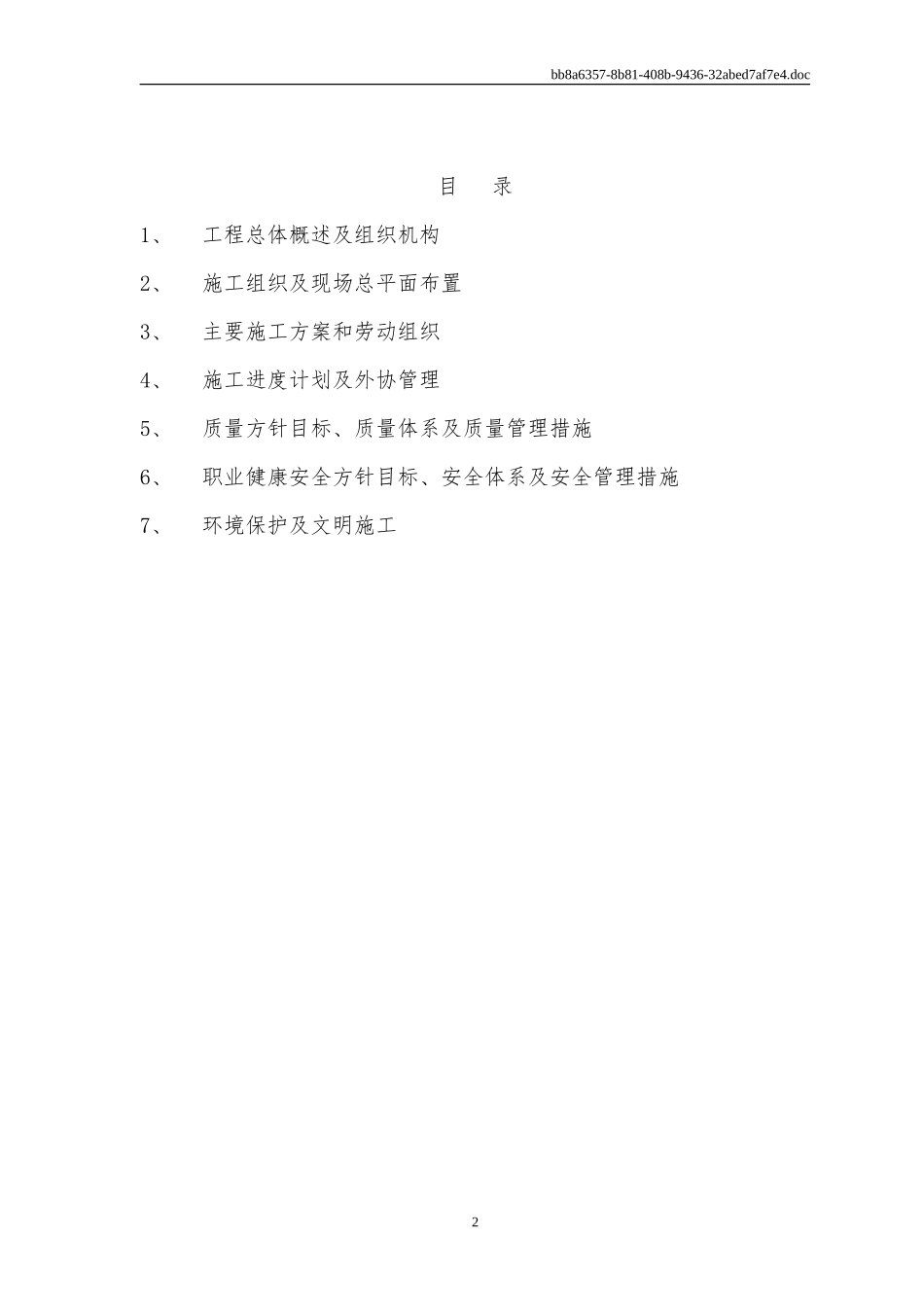

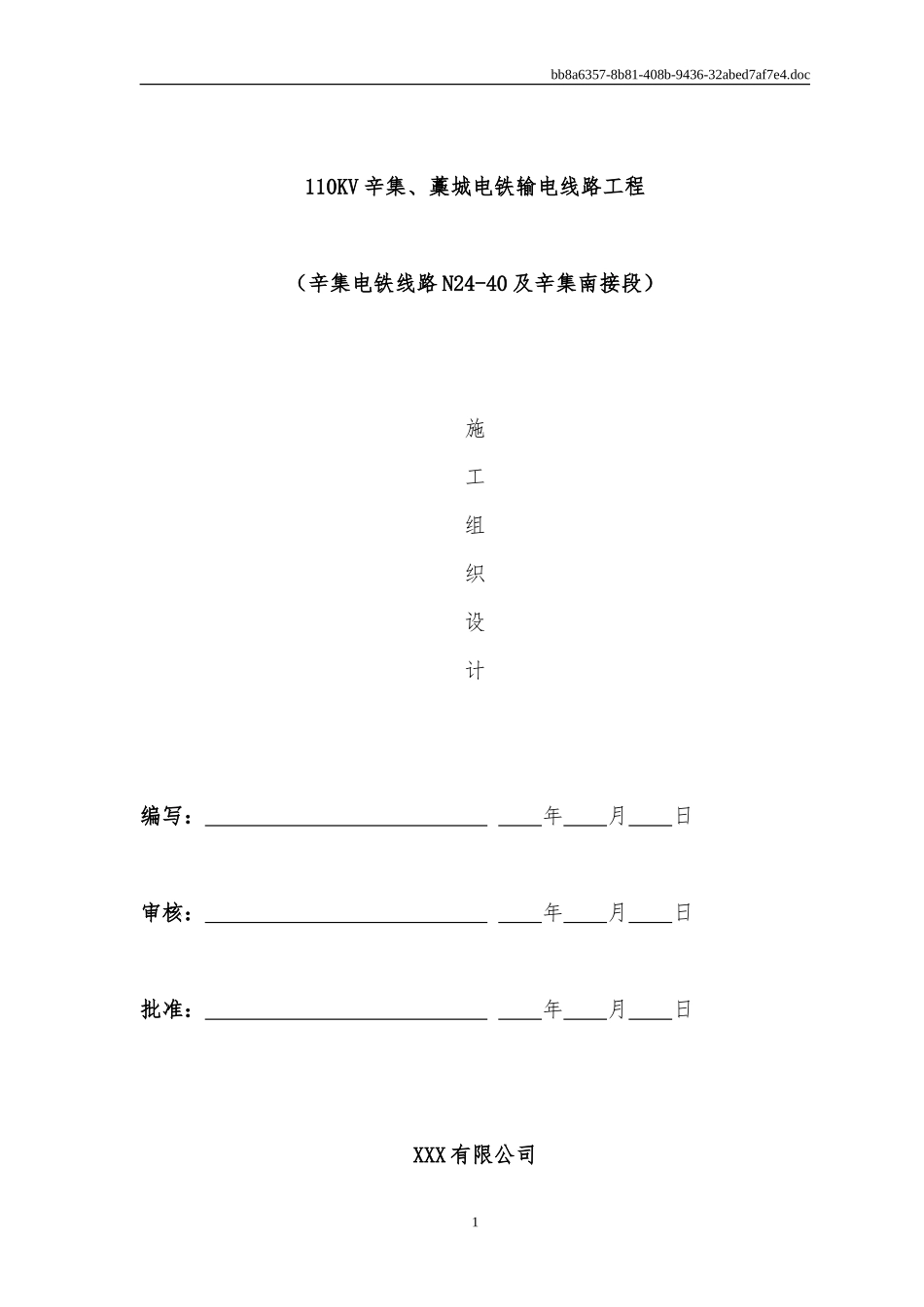

bb8a6357-8b81-408b-9436-32abed7af7e4.doc110KV 辛集、藁城电铁输电线路工程（辛集电铁线路 N24-40 及辛集南接段）施工组织设计编写： 年 月 日 审核： 年 月 日批准： 年 月 日XXX 有限公司1bb8a6357-8b81-408b-9436-32abed7af7e4.doc目 录1、工程总体概述及组织机构2、施工组织及现场总平面布置3、主要施工方案和劳动组织4、施工进度计划及外协管理5、质量方针目标、质量体系及质量管理措施6、职业健康安全方针目标、安全体系及安全管理措施7、环境保护及文明施工 2bb8a6357-8b81-408b-9436-32abed7af7e4.doc第一章 工程总体概况及组织机构一、工程总体概况1、工程及简述110KV 辛集、藁城电铁输电线路工程辛集电铁线路 N24-40 及辛集南接段。线路全长 4.08km(N24-N40 及辛集南接段),其中 N33-N40 为双回同塔架设，N24-N33 为单回路，导线采用 LGJ-240/30。本次工程将单回路新立 3 基 7738-18 塔，新立 6 基 7725-18 塔，新立 1 基7725-21 塔，新立 4 基 7727-21 塔，新立 1 基 7727-18 塔，新立 1 基 7733-12 塔，新立 1 基 7732-9 塔，新立 1 基 110SGDL2-18 塔，本工程采用FXBW-110/100 合成绝缘子；耐张串采用双联 FXBW-110/100 合成绝缘子。2、线路施工参数2.1 线路额定电压：110KV2.2 回路数：单回路、双回路2.3 线路长度及导地线型号辛集电铁线路 N24-40 及辛集南接段工程：单回路长 2.84 公里(N24-N33)，导线型号：LGJ-240/30，地线型号：GJ-50。双回路长 1.96 公里(N33-N40 及辛集南接段) ，导线型号：LGJ-240/30，地线型号：GJ-50。2.4 杆塔数量及型号：辛集电铁线路 N24-40 及辛集南接段新立 3 基 7738-18 塔，新立 6 基3bb8a6357-8b81-408b-9436-32abed7af7e4.doc7725-18 塔，新立 1 基 7725-21 塔，新立 4 基 7727-21 塔，新立 1 基 7727-18 塔，新立 1 基 7733-12 塔，新立 1 基 7732-9 塔，新立 1 基 110SGDL2-18塔 2.5 绝缘子金属串：悬垂绝缘子串（含跳线串）采用 FXBW-110/100 合成绝缘子；耐张串采用双联 FXBW-110/100 合成绝缘子。进线档案：导线采用1*FXBW4-110/100 合成绝缘子，架空地线采用绝缘 1*FXBW3-35/70 合成绝缘子串。3、施工环境3.1 地质及地貌状况3.1.1 地质地貌：本线路处于辛集市境内，全线所经地区平坦开阔，交通便利。沿线地质主要以黄土状、粉土为主。3.1.2 地表植被覆盖情况沿线主要农作物经济作物、果树、玉米等农作物。4、交通情况本工程地处平原地区，主干运输道路条件较好，主要有 307 国道和乡间公路；现场运输除少数塔号外都需修补道路或拓宽道路。二、施工组织机构1、施工组织机构1.1 工程施工现场设施工负责人，施工负责人受公司经理委派，常驻施工现场，对本工程施工进行组织、管理及协调，负一切领导责任。 1.2 组织机构关系图见下图：组织机构关系图 4bb8a6357-8b81-408b-9436-32abed7af7e4.doc2、职责2.1 施工负责人代表公司经理处理本工程的各项事务，并对公司经理负责。2.1.1 自觉维护项目法人及职工的利益，确保项目法人的要求和公司下达的各项经济技术指标的全面完成。2.1.2 科学组织和调配人、财、物，确保工程进度按计划完成。2.1.3 对本工程的安全负责，贯彻上级有关安全法规和条例，执行过件有关施工安全管理规定和上级颁发的有关安全规程，确保各项安全管理制度在本工程中有效运行。2.1.4 协调各部门之间的关系，做好人力、物力和机械设备的供应工作，及时解决施工中出现的问题。2.1.5 定期向公司和项目法人汇报工程进展情况。2.1.6 执行国家有关施工技术政策和上级颁发的有关技术规范、规程和各项技术管理制度。2.2 施工技术员5bb8a6357-8b81-408b-9436-32abed7af7e4.doc全面负责本工程施工技术、质量和安全工作。2.2.1 领导和组织《施工组织设计》和施工技术资料的编制，组织施工负责人部及施工队的技术交底。2.2.2 处理本工程的一切技术问题。2.2.3 贯彻执行公司管理手册和程序文件，确保施工过程中质量管理体系、环境管理体系、职业健康安全管理提修的有效运行。2.2.4...
