电力沟道及管井管线预埋工程施工组织设计

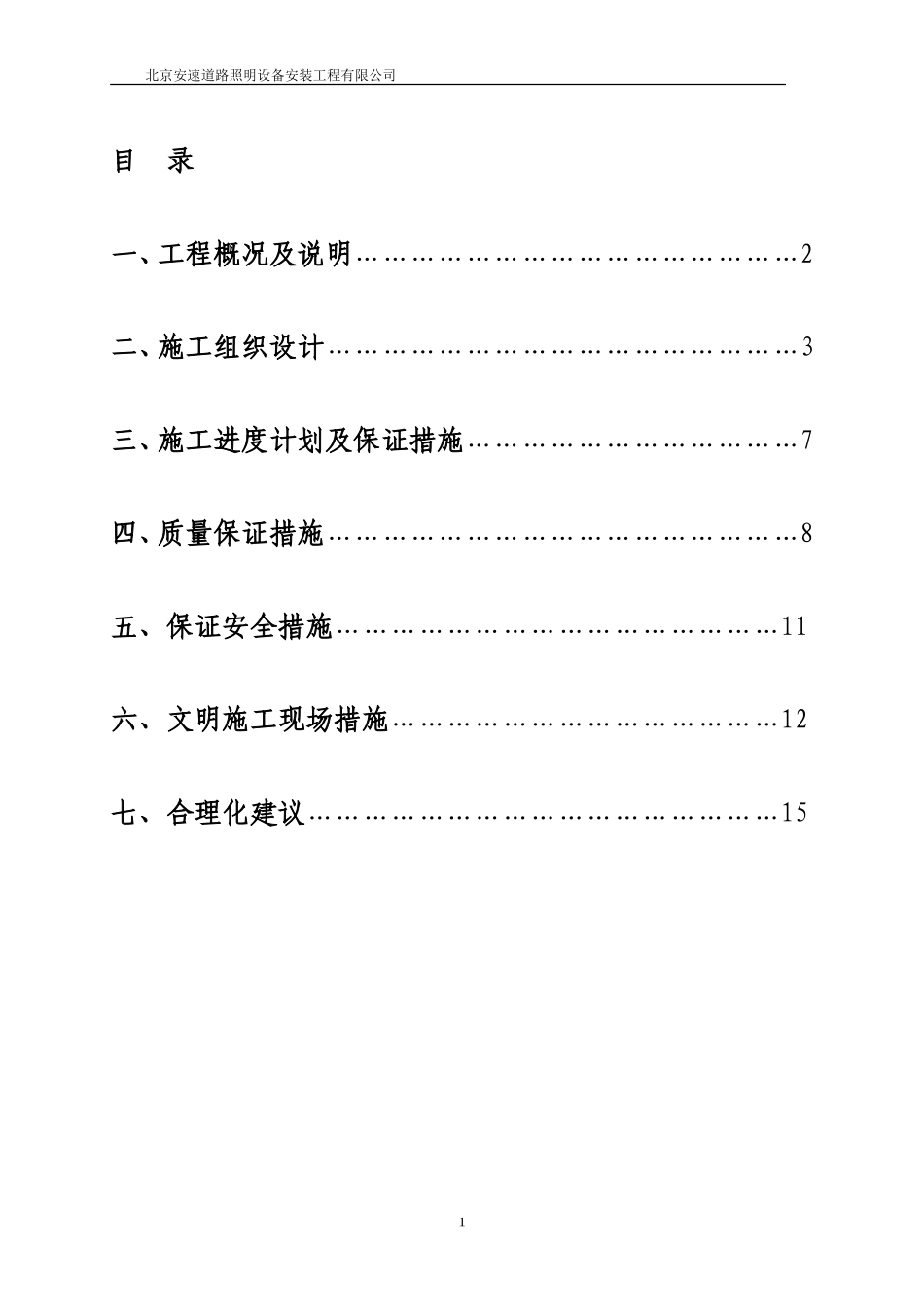

工程名称：山西太原富力城 A 区 电力沟道及管井管线预埋工程施 工 组 织 设 计编制： 朱由海 日期： 2009- 10 -9 审核： 日期： 批准： 日期： 广东恒量建设工程有限公司2009 年 10 月 9 日北京安速道路照明设备安装工程有限公司目 录一、工程概况及说明…………………………………………2二、施工组织设计……………………………………………3三、施工进度计划及保证措施………………………………7四、质量保证措施……………………………………………8五、保证安全措施…………………………………………11六、文明施工现场措施……………………………………12七、合理化建议……………………………………………151北京安速道路照明设备安装工程有限公司一、工程概况说明（一） 编制原则1、遵守和贯彻国家的有关法令、法规、规程、条例和各项技术政策。2、加强综合平衡，实现科学管理，保证工程质量，保证安全和文明施工。3、合理科学的配置资源，有效使用人力、物力，努力实现各项成本技术指标。（二） 编制依据1、 山西致雨电力设计有限公司设计太原富力城 A 区电力工程设计图2、建设单位提供规范井型施工图3、同类型机组施工方案、施工经验和工程总结（三） 工程概述1、工程介绍：本工程位于山西太原富力城 A 区电力工程 ，包括 1#至 8#高低压配电室范围内电力沟道管井管线及 8#至 12#高基配电室电力范围内沟道管井管2北京安速道路照明设备安装工程有限公司线由我施工单位所承建放线，挖土方，基层夯实，垫层处理，电力管井砌筑，管线连接安装，电缆保护管采用混凝土满包封，并回填夯实；为确保施工安全、施工质量、按期完成本工程任务，特制定此施工组织设计。二、施工组织设计1、工程规模及主要工程量：（1）新建 2.2*2.0 电力砖混沟道，长 150.5 米（2）新建 1.6*1.3 电力砖混沟道，长 1161 米（3）土建人孔井 95 座，A、直通井 17 座；内径规格：2.4*1.3*1.8 B、转角井 16 座；内径规格：2.8*2.2*1.3*1.8C、三通井 2 座；内径规格：3.2*2.3*1.3*1.8D、135 度井 3 座，内径规格：3.2*1.3*1.8D、沟道井 59 座；内径规格：1.6*1.3 （4）敷设 Φ 150 PVC-C 电力专用保护管总长 12027 米。（5）土方根据现场实际量计算2、工程特点：（1）电力井墙体为砖混结构，M10 砂浆，365mm 砖混墙砌体，顶板用 C25混凝土浇筑，抗渗指标 S6 水泥标号不得少于 275#，强度等级 C20 垫层 150 mm，做聚氨脂防水涂料，外墙抹水泥砂浆保护层，内层同样。（2）电力井顶板上方埋伏土不得小于 1 米，不得大于 3 米。3北京安速道路照明设备安装工程有限公司（3）在电力井一侧安装接地装置，接地装置的角铁不得小于 50×5mm，必须采用镀锌防腐，接地电阻小于 4Ω，焊接处刷防腐漆。（4）在三通和四通入孔井顶板处设角钢吊架，侧墙设拉力环，入孔井段转弯半径大于 1 米。（5）电力电缆入也井的垫层、钢筋混凝土基础、砖墙砌体、内外做防水，钢筋混凝土板全部要符合要求，所有井中的铁件全部采用喷镀锌，出入孔铸铁井盖必须采用双层加重保护型的专用井盖。（6）敷设水泥管时，管下应操平夯打 100MM 厚 C10 混凝土垫层，管的连接处应对齐。做好密封圈，并打 200MM 存包封。3、土方工程施工：3.1．施工准备工作 （1）勘查现场，清除地面及地上障碍物。（2）做好施工场地防洪排水工作，全面规划场地，平整各部分的标高，保证施工场地排水通畅不积水，场地周围设置必要的截水沟、排水沟。（3）保护测量基准桩，以保证土方开挖标高位置与尺寸准确无误。（4）备好施工用电、用水、道路及其他设施。3.2．施工注意事项（1）根据土方工程开挖深度和工程量的大小及现场条件限制，采用人工挖土或机械挖土，如果现场无法存放渣土时，使用机械配合装车全部转运至甲方指定地点临时存放，到夜间再装车外运消纳。（2）如开挖的深度比邻近建筑物基础深时，开挖应保持一定的距离和坡度，以免在施工时影响邻近建筑物的稳定，如不满足要求，应采取边坡4北京安速道路照明设备安装工程有限公司支撑加固措施。并在施工中进行沉降和...
