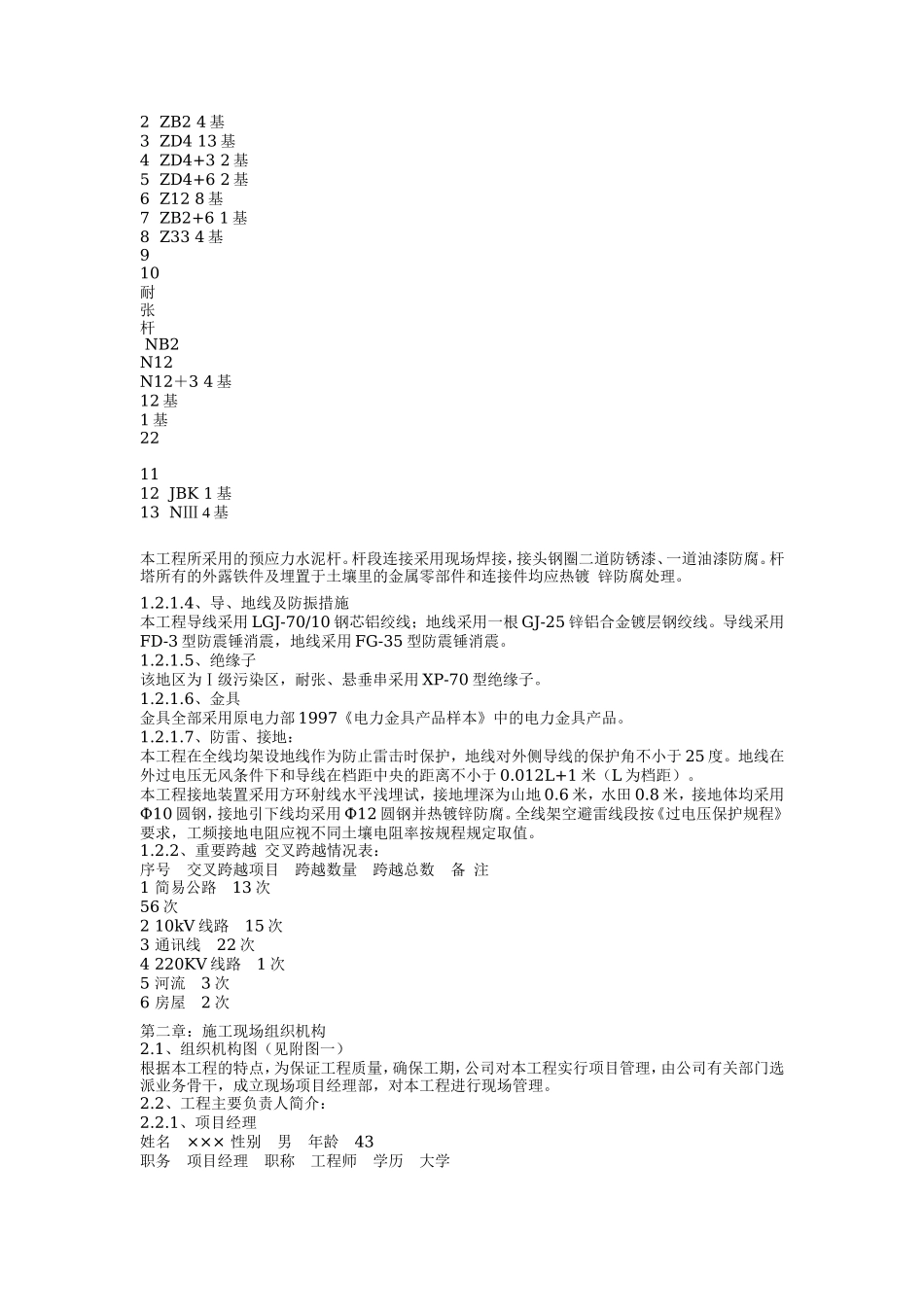

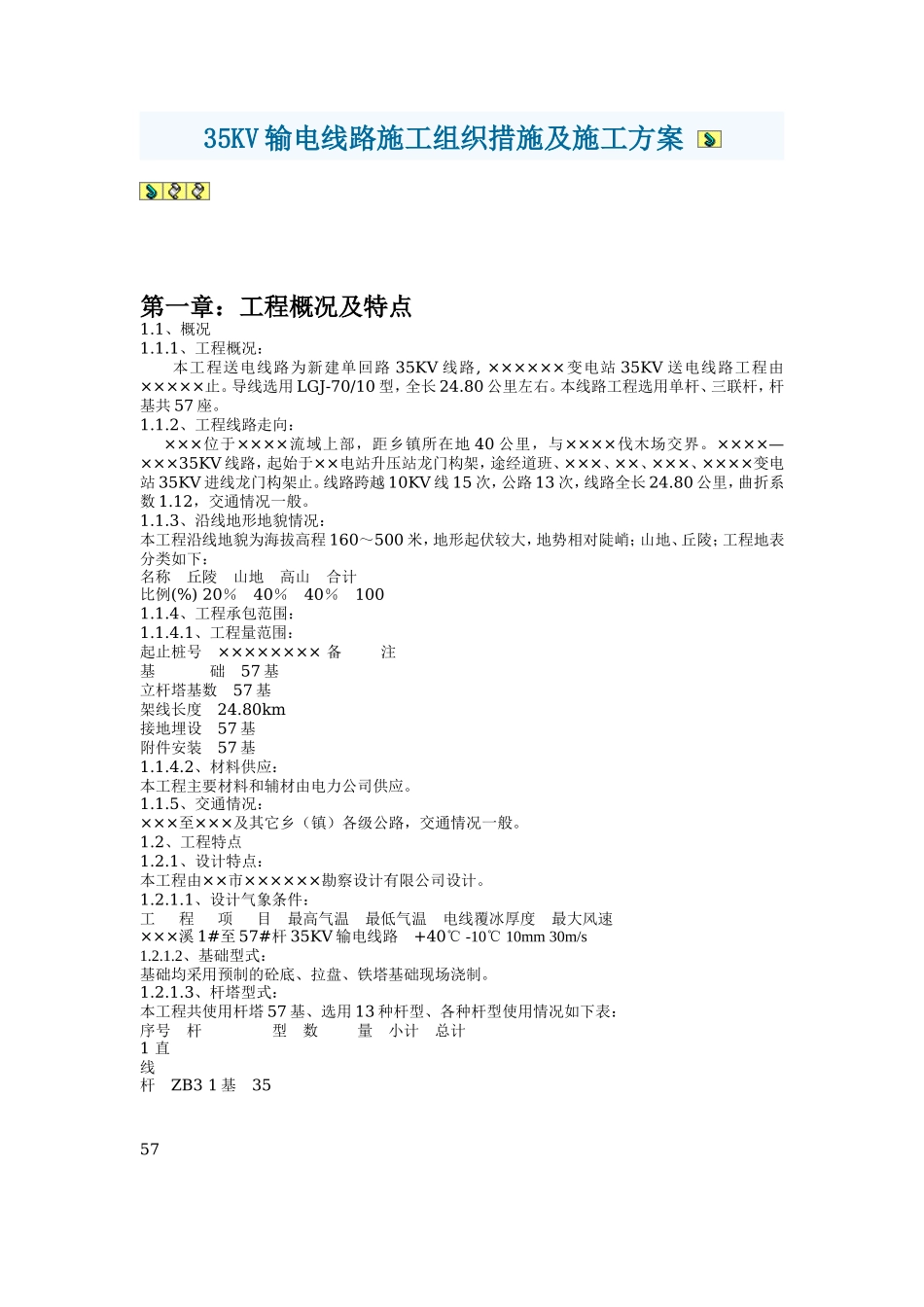

35KV 输电线路施工组织措施及施工方案 第一章：工程概况及特点1.1、概况1.1.1、工程概况： 本工程送电线路为新建单回路 35KV 线路, ××××××变电站 35KV 送电线路工程由×××××止。导线选用 LGJ-70/10 型，全长 24.80 公里左右。本线路工程选用单杆、三联杆，杆基共 57 座。1.1.2、工程线路走向： ×××位于××××流域上部，距乡镇所在地 40 公里，与××××伐木场交界。××××—×××35KV 线路，起始于××电站升压站龙门构架，途经道班、×××、××、×××、××××变电站 35KV 进线龙门构架止。线路跨越 10KV 线 15 次，公路 13 次，线路全长 24.80 公里，曲折系数 1.12，交通情况一般。1.1.3、沿线地形地貌情况：本工程沿线地貌为海拔高程 160～500 米，地形起伏较大，地势相对陡峭；山地、丘陵；工程地表分类如下：名称 丘陵 山地 高山 合计比例(%) 20％ 40％ 40％ 1001.1.4、工程承包范围：1.1.4.1、工程量范围：起止桩号 ×××××××× 备 注基 础 57 基 立杆塔基数 57 基 架线长度 24.80km 接地埋设 57 基 附件安装 57 基 1.1.4.2、材料供应： 本工程主要材料和辅材由电力公司供应。1.1.5、交通情况：×××至×××及其它乡（镇）各级公路，交通情况一般。 1.2、工程特点1.2.1、设计特点：本工程由××市××××××勘察设计有限公司设计。1.2.1.1、设计气象条件：工 程 项 目 最高气温 最低气温 电线覆冰厚度 最大风速×××溪 1#至 57#杆 35KV 输电线路 +40℃ -10℃ 10mm 30m/s1.2.1.2、基础型式：基础均采用预制的砼底、拉盘、铁塔基础现场浇制。 1.2.1.3、杆塔型式：本工程共使用杆塔 57 基、选用 13 种杆型、各种杆型使用情况如下表：序号 杆 型 数 量 小计 总计1 直线杆 ZB3 1 基 35572 ZB2 4 基 3 ZD4 13 基 4 ZD4+3 2 基 5 ZD4+6 2 基 6 Z12 8 基 7 ZB2+6 1 基 8 Z33 4 基 910 耐张杆 NB2N12N12＋3 4 基12 基1 基 22 11 12 JBK 1 基 13 NⅢ 4 基 本工程所采用的预应力水泥杆。杆段连接采用现场焊接，接头钢圈二道防锈漆、一道油漆防腐。杆塔所有的外露铁件及埋置于土壤里的金属零部件和连接件均应热镀 锌防腐处理。1.2.1.4、导、地线及防振措施本工程导线采用 LGJ-70/10 钢芯铝绞线；地线采用一根 GJ-25 锌铝合金镀层钢绞线。导线采用FD-3 型防震锤消震，地线采用 FG-35 型防震锤消震。1.2.1.5、绝缘子该地区为Ⅰ级污染区，耐张、悬垂串采用 XP-70 型绝缘子。1.2.1.6、金具金具全部采用原电力部 1997《电力金具产品样本》中的电力金具产品。1.2.1.7、防雷、接地：本工程在全线均架设地线作为防止雷击时保护，地线对外侧导线的保护角不小于 25 度。地线在外过电压无风条件下和导线在档距中央的距离不小于 0.012L+1 米（L 为档距）。本工程接地装置采用方环射线水平浅埋试，接地埋深为山地 0.6 米，水田 0.8 米，接地体均采用Ф10 圆钢，接地引下线均采用 Ф12 圆钢并热镀锌防腐。全线架空避雷线段按《过电压保护规程》要求，工频接地电阻应视不同土壤电阻率按规程规定取值。1.2.2、重要跨越 交叉跨越情况表：序号 交叉跨越项目 跨越数量 跨越总数 备 注1 简易公路 13 次 56 次 2 10kV 线路 15 次 3 通讯线 22 次 4 220KV 线路 1 次 5 河流 3 次 6 房屋 2 次 第二章：施工现场组织机构2.1、组织机构图（见附图一）根据本工程的特点，为保证工程质量，确保工期，公司对本工程实行项目管理，由公司有关部门选派业务骨干，成立现场项目经理部，对本工程进行现场管理。2.2、工程主要负责人简介：2.2.1、项目经理姓名 ××× 性别 男 年龄 43职务 项目经理 职称 工程师 学历 大学参加工作时间 1983．2 从事送变电施工技术管理工作年限 8 年2.2.2、项目技术负责人姓名 ×××× 性别 男 年龄 38职务 技术负责人 职称 工程师 学历 大学参加工作时间 1989.7 从事送变电施工技术管理工作年限 8 年2.2.3、各部门负责...
