市体育场混光照明设计-电力配电施工方案

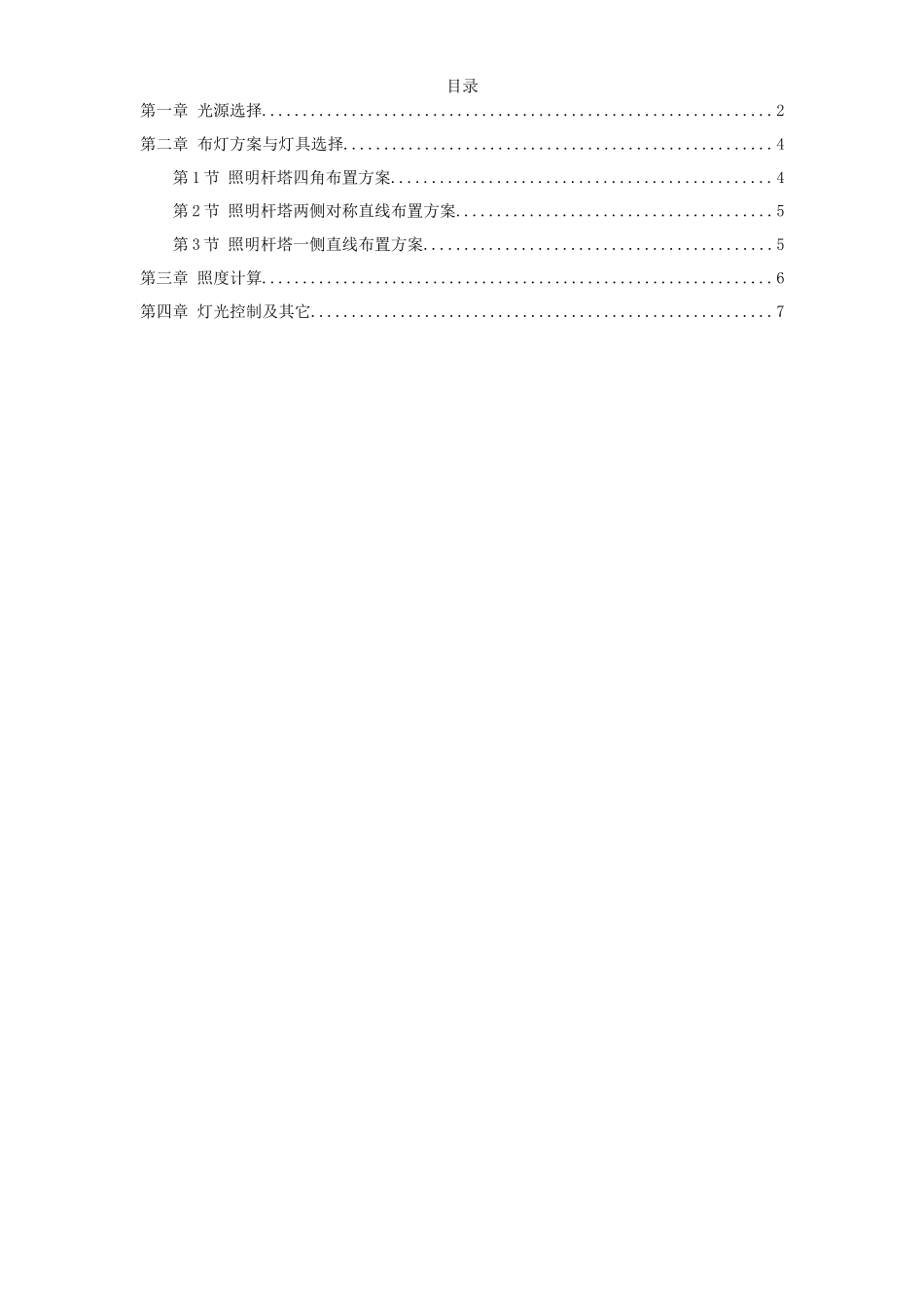

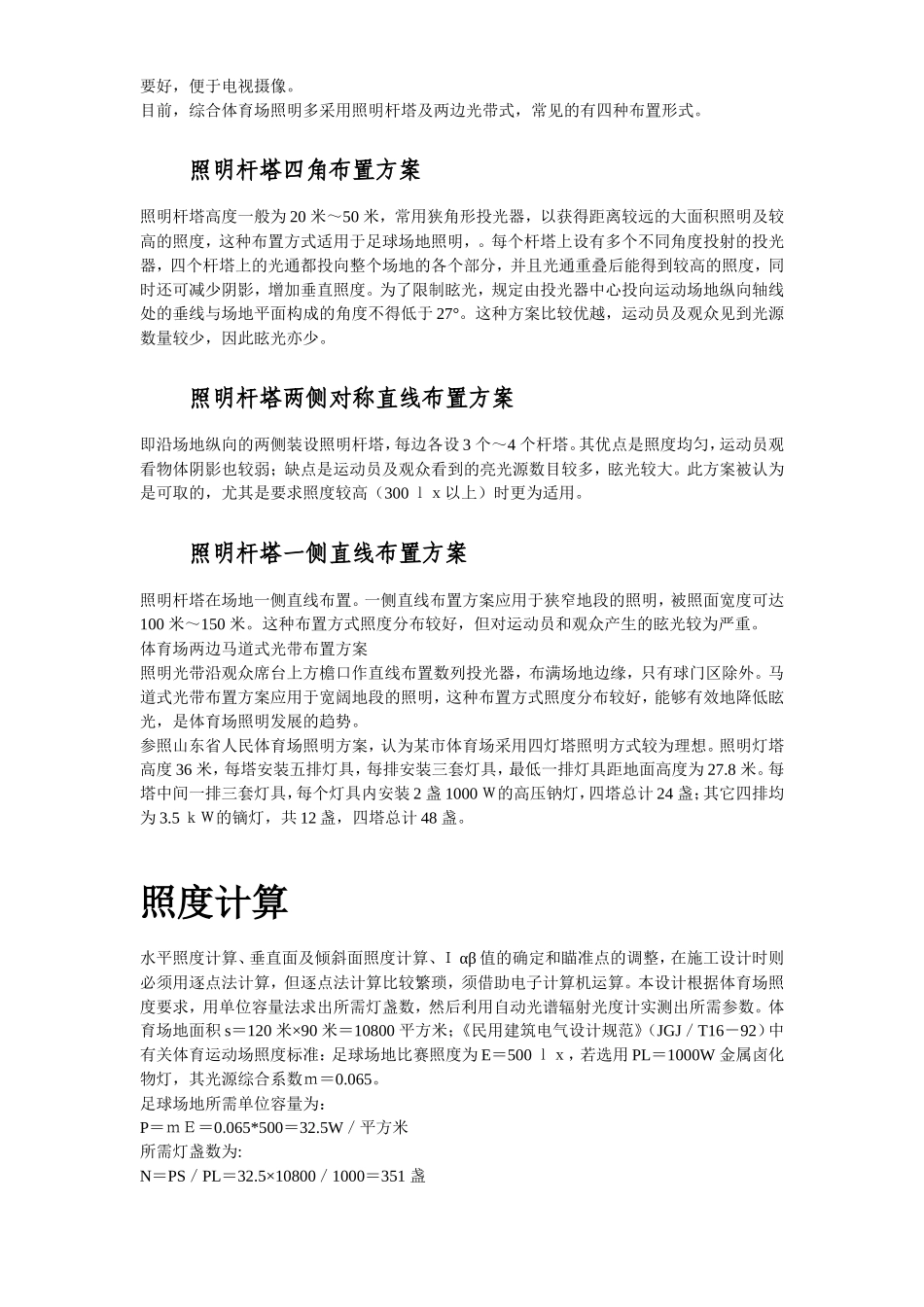

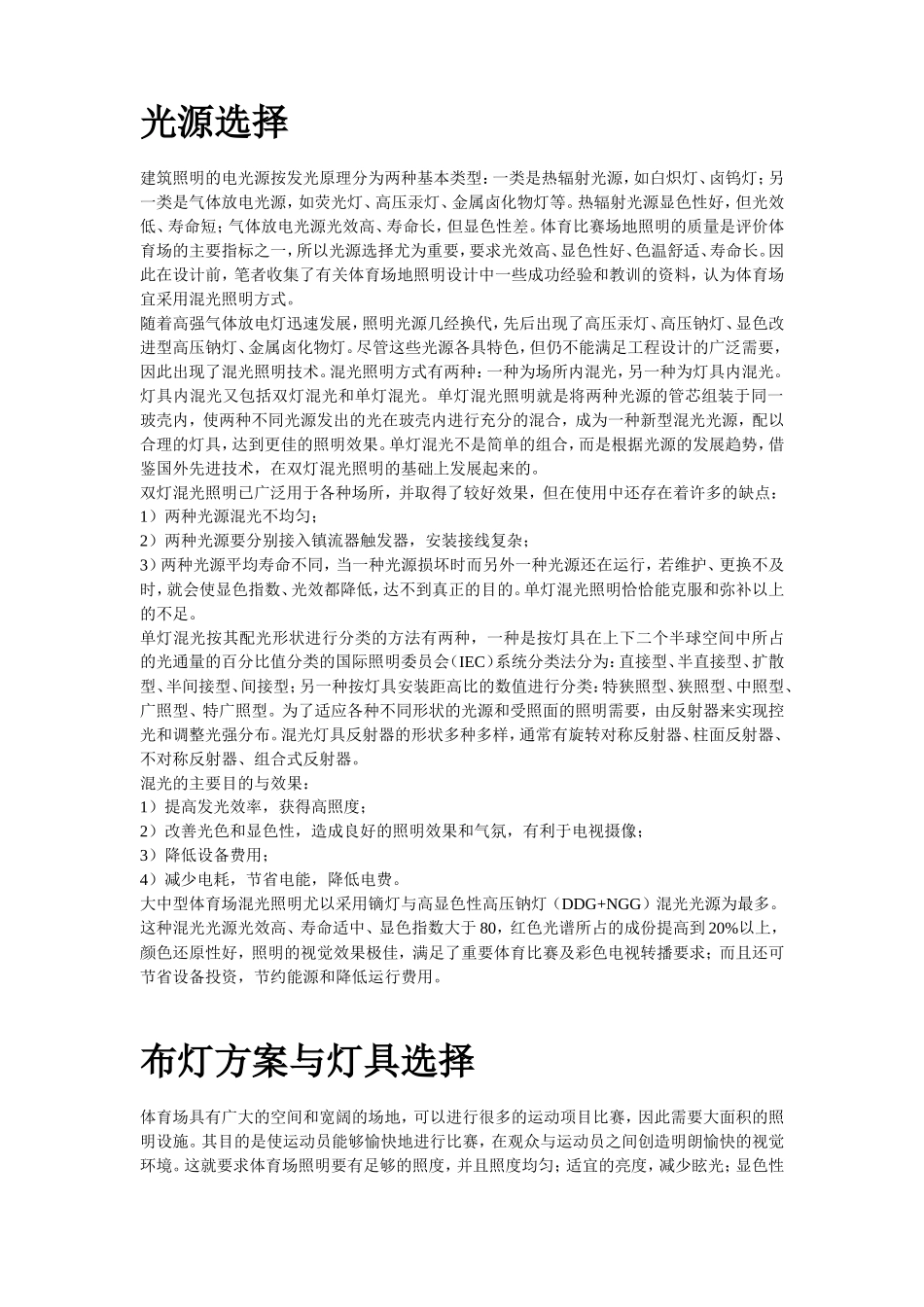

目录第一章 光源选择...............................................................2第二章 布灯方案与灯具选择.....................................................4第 1 节 照明杆塔四角布置方案...............................................4第 2 节 照明杆塔两侧对称直线布置方案.......................................5第 3 节 照明杆塔一侧直线布置方案...........................................5第三章 照度计算...............................................................6第四章 灯光控制及其它.........................................................7光源选择建筑照明的电光源按发光原理分为两种基本类型：一类是热辐射光源，如白炽灯、卤钨灯；另一类是气体放电光源，如荧光灯、高压汞灯、金属卤化物灯等。热辐射光源显色性好，但光效低、寿命短；气体放电光源光效高、寿命长，但显色性差。体育比赛场地照明的质量是评价体育场的主要指标之一，所以光源选择尤为重要，要求光效高、显色性好、色温舒适、寿命长。因此在设计前，笔者收集了有关体育场地照明设计中一些成功经验和教训的资料，认为体育场宜采用混光照明方式。随着高强气体放电灯迅速发展，照明光源几经换代，先后出现了高压汞灯、高压钠灯、显色改进型高压钠灯、金属卤化物灯。尽管这些光源各具特色，但仍不能满足工程设计的广泛需要，因此出现了混光照明技术。混光照明方式有两种：一种为场所内混光，另一种为灯具内混光。灯具内混光又包括双灯混光和单灯混光。单灯混光照明就是将两种光源的管芯组装于同一玻壳内，使两种不同光源发出的光在玻壳内进行充分的混合，成为一种新型混光光源，配以合理的灯具，达到更佳的照明效果。单灯混光不是简单的组合，而是根据光源的发展趋势，借鉴国外先进技术，在双灯混光照明的基础上发展起来的。双灯混光照明已广泛用于各种场所，并取得了较好效果，但在使用中还存在着许多的缺点：1）两种光源混光不均匀；2）两种光源要分别接入镇流器触发器，安装接线复杂；3）两种光源平均寿命不同，当一种光源损坏时而另外一种光源还在运行，若维护、更换不及时，就会使显色指数、光效都降低，达不到真正的目的。单灯混光照明恰恰能克服和弥补以上的不足。单灯混光按其配光形状进行分类的方法有两种，一种是按灯具在上下二个半球空间中所占的光通量的百分比值分类的国际照明委员会（IEC）系统分类法分为：直接型、半直接型、扩散型、半间接型、间接型；另一种按灯具安装距高比的数值进行分类：特狭照型、狭照型、中照型、广照型、特广照型。为了适应各种不同形状的光源和受照面的照明需要，由反射器来实现控光和调整光强分布。混光灯具反射器的形状多种多样，通常有旋转对称反射器、柱面反射器、不对称反射器、组合式反射器。混光的主要目的与效果：1）提高发光效率，获得高照度；2）改善光色和显色性，造成良好的照明效果和气氛，有利于电视摄像；3）降低设备费用；4）减少电耗，节省电能，降低电费。大中型体育场混光照明尤以采用镝灯与高显色性高压钠灯（DDG+NGG）混光光源为最多。这种混光光源光效高、寿命适中、显色指数大于 80，红色光谱所占的成份提高到 20%以上，颜色还原性好，照明的视觉效果极佳，满足了重要体育比赛及彩色电视转播要求；而且还可节省设备投资，节约能源和降低运行费用。布灯方案与灯具选择体育场具有广大的空间和宽阔的场地，可以进行很多的运动项目比赛，因此需要大面积的照明设施。其目的是使运动员能够愉快地进行比赛，在观众与运动员之间创造明朗愉快的视觉环境。这就要求体育场照明要有足够的照度，并且照度均匀；适宜的亮度，减少眩光；显色性要好，便于电视摄像。目前，综合体育场照明多采用照明杆塔及两边光带式，常见的有四种布置形式。照明杆塔四角布置方案照明杆塔高度一般为 20 米～50 米，常用狭角形投光器，以获得距离较远的大面积照明及较高的照度，这种布置方式适用于足球场地照明，。每个杆塔上设有多个不同角度投射的投光器，四个杆塔上的光通都投向整个场地的各个部分，并且光通重叠...
