开关式稳压电源的工作原理

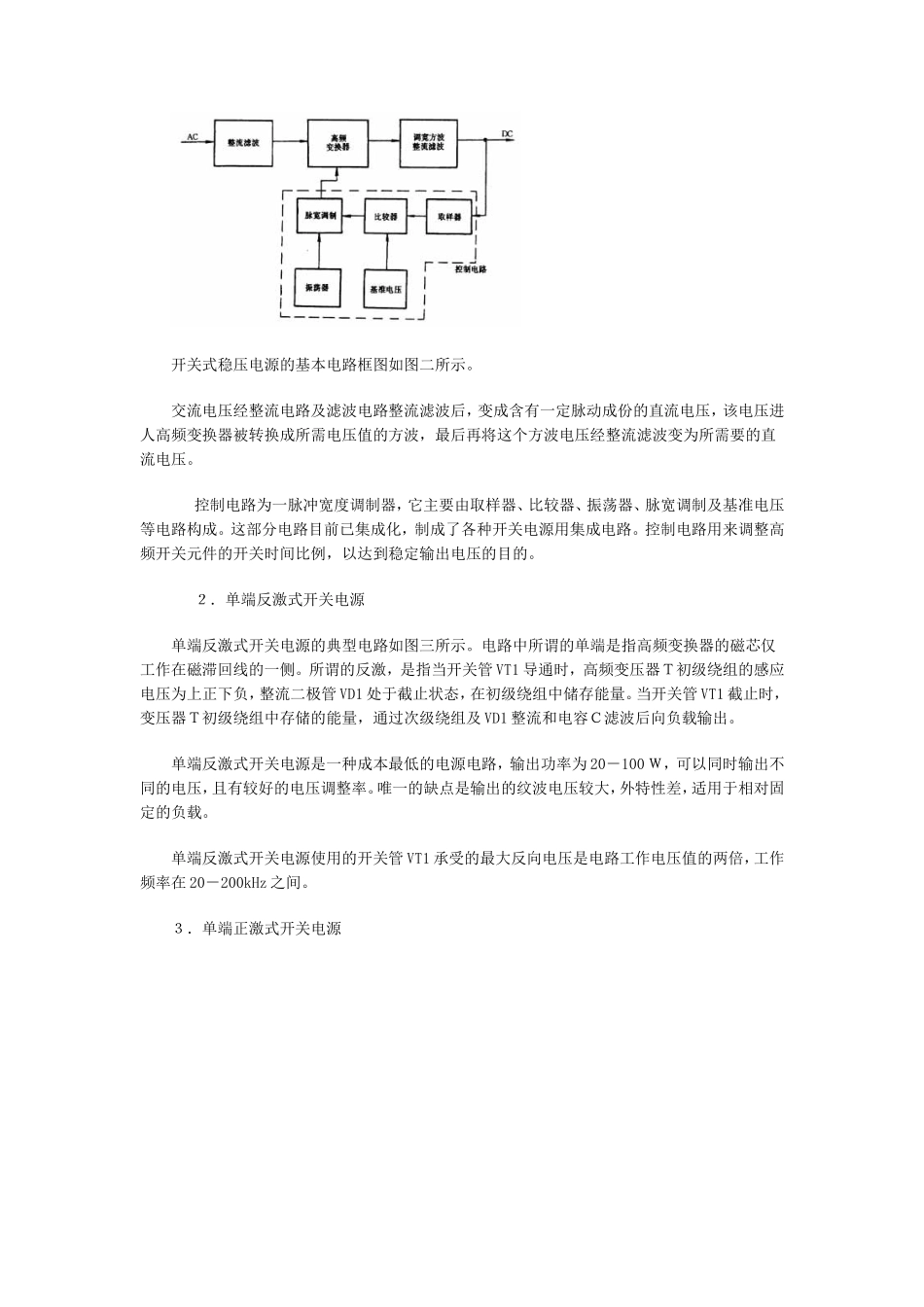

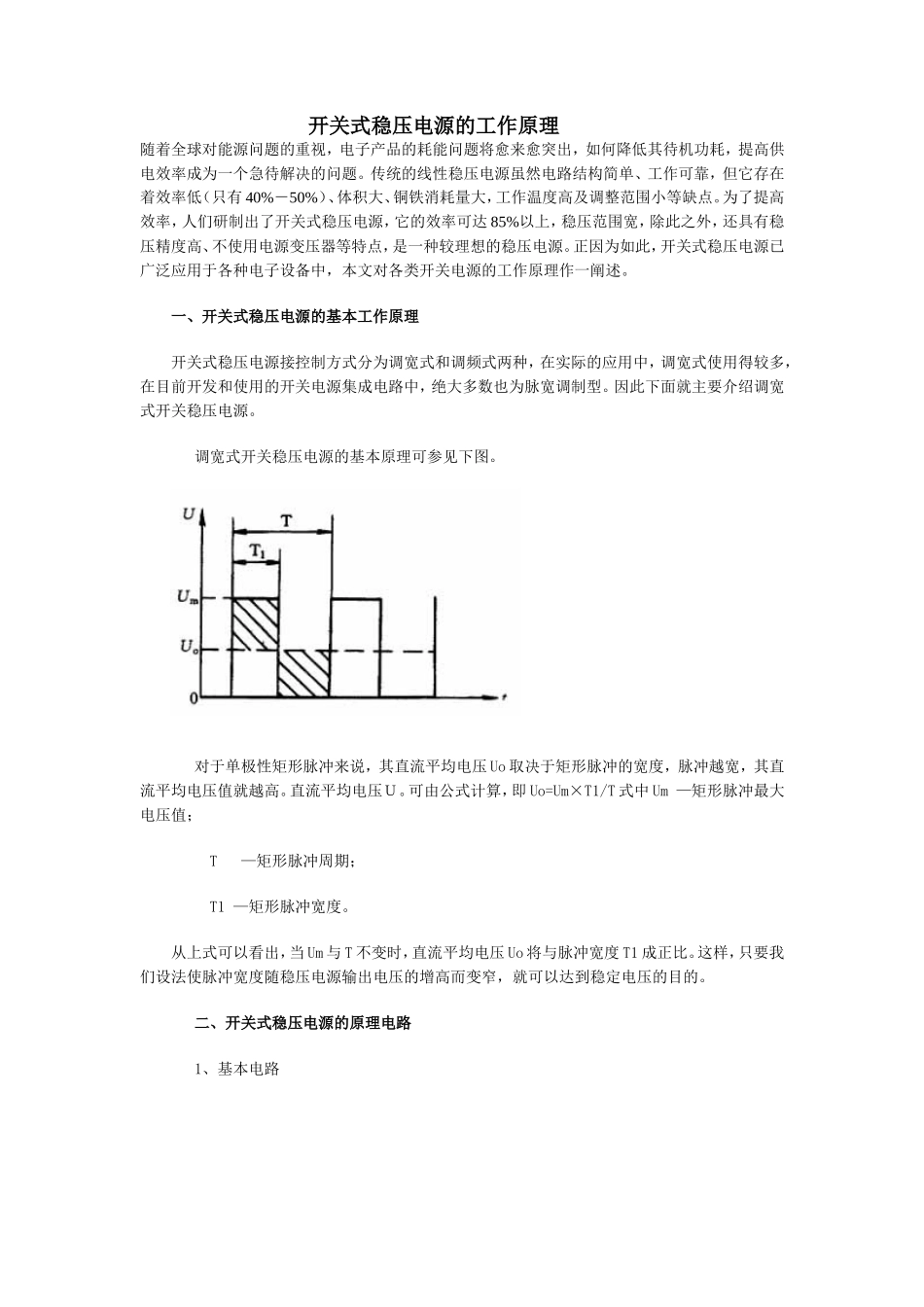

开关式稳压电源的工作原理随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有 40%－50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。为了提高效率，人们研制出了开关式稳压电源，它的效率可达 85%以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。 一、开关式稳压电源的基本工作原理 开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。 调宽式开关稳压电源的基本原理可参见下图。 对于单极性矩形脉冲来说，其直流平均电压 Uo 取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算，即 Uo=Um×T1/T 式中 Um —矩形脉冲最大电压值； T —矩形脉冲周期； T1 —矩形脉冲宽度。 从上式可以看出，当 Um 与 T 不变时，直流平均电压 Uo 将与脉冲宽度 T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。 二、开关式稳压电源的原理电路 1、基本电路 开关式稳压电源的基本电路框图如图二所示。 交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。 控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。 ２．单端反激式开关电源 单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管 VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管 VD1 处于截止状态，在初级绕组中储存能量。当开关管 VT1 截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及 VD1 整流和电容Ｃ滤波后向负载输出。 单端反激式开关电源是一种成本最低的电源电路，输出功率为 20－100 Ｗ，可以同时输出不同的电压，且有较好的电压调整率。唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。 单端反激式开关电源使用的开关管 VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在 20－200kHz 之间。 ３．单端正激式开关电源 单端正激式开关电源的典型电路如图四所示。这种电路在形式上与单端反激式电路相似，但工作情形不同。当开关管 VT1 导通时，VD2 也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管 VT1 截止时，电感Ｌ通过续流二极管 VD3 继续向负载释放能量。 在电路中还设有钳位线圈与二极管 VD2，它可以将开关管 VT1 的最高电压限制在两倍电源电压之间。为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。由于这种电路在开关管 VT1 导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。 ４．自激式开关稳压电源 自激式开关稳压电源的典型电路如图五所示。这是一种利用间歇振荡电路组成的开关电源，也是目前广泛使用的基本电源之一。 当接入电源后在 R1 给开关管 VT1 提供启动电流，使 VT1 开始导通，其集电极电流 Ic 在 L1 中线性增长，在 L2 中感应出使 VT1 基极为正，发射极为负的正反馈电压，使 VT1 很快饱和。与此同时，感应电压给 C1 充电，随着 C1 充电电压的增高，VT1 基极电位...
