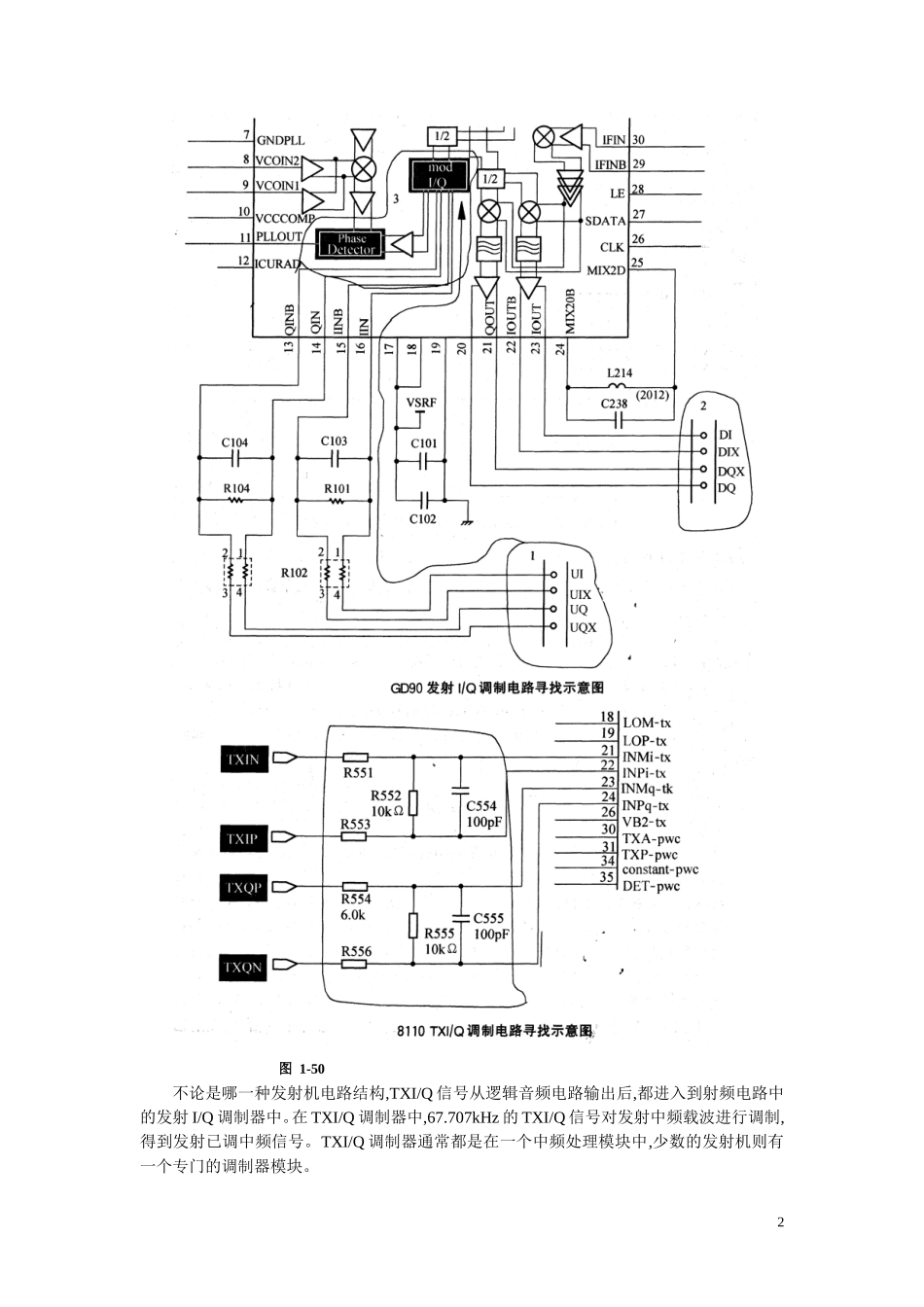

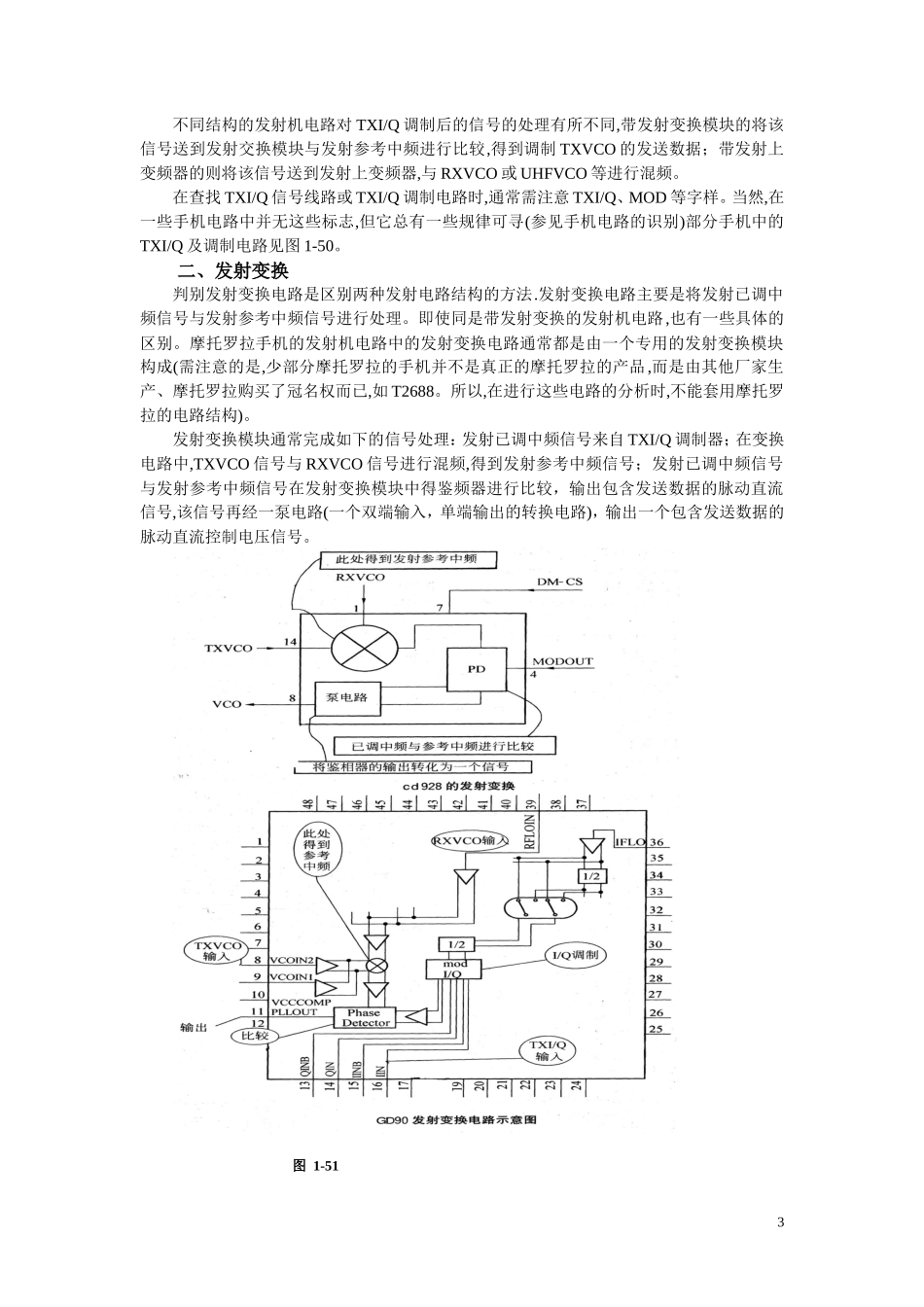

图 1-48信号 4 是经逻辑电路一系列处理后,分离输出的 TXI/Q 波形。TXI/Q 信号如图 1-48 所示,这两幅图分别是用 100MHz 数字示波器与 20 MHz 示波器所测得的 TXI/Q 波形，真正的发送信息只是包含在 I/Q 波形的顶部。信号 5 是发射已调中频信号,信号 6 是发射最终信号。信号 5、6 需用频谱分析仪才能观察到。信号 7 是进行功率放大后的最终发射信号。只有具有发射变换功能的电路才有信号 8。图 1-49 是在 cd928 发射变换模块输出端用数字示波器测得的信号,该信号去控制 TXVCO 的工作(将发送数据调制在 TXVCO 信号上)。 图 1-491 图 1-50不论是哪一种发射机电路结构,TXI/Q 信号从逻辑音频电路输出后,都进入到射频电路中的发射 I/Q 调制器中。在 TXI/Q 调制器中,67.707kHz 的 TXI/Q 信号对发射中频载波进行调制,得到发射已调中频信号。TXI/Q 调制器通常都是在一个中频处理模块中,少数的发射机则有一个专门的调制器模块。2不同结构的发射机电路对 TXI/Q 调制后的信号的处理有所不同,带发射变换模块的将该信号送到发射交换模块与发射参考中频进行比较,得到调制 TXVCO 的发送数据；带发射上变频器的则将该信号送到发射上变频器,与 RXVCO 或 UHFVCO 等进行混频。在查找 TXI/Q 信号线路或 TXI/Q 调制电路时,通常需注意 TXI/Q、MOD 等字样。当然,在一些手机电路中并无这些标志,但它总有一些规律可寻(参见手机电路的识别)部分手机中的TXI/Q 及调制电路见图 1-50。二、发射变换判别发射变换电路是区别两种发射电路结构的方法.发射变换电路主要是将发射已调中频信号与发射参考中频信号进行处理。即使同是带发射变换的发射机电路,也有一些具体的区别。摩托罗拉手机的发射机电路中的发射变换电路通常都是由一个专用的发射变换模块构成(需注意的是,少部分摩托罗拉的手机并不是真正的摩托罗拉的产品,而是由其他厂家生产、摩托罗拉购买了冠名权而已,如 T2688。所以,在进行这些电路的分析时,不能套用摩托罗拉的电路结构)。发射变换模块通常完成如下的信号处理：发射已调中频信号来自 TXI/Q 调制器；在变换电路中,TXVCO 信号与 RXVCO 信号进行混频,得到发射参考中频信号；发射已调中频信号与发射参考中频信号在发射变换模块中得鉴频器进行比较，输出包含发送数据的脉动直流信号,该信号再经一泵电路(一个双端输入，单端输出的转换电路)，输出一个包含发送数据的脉动直流控制电压信号。 图 1-513图 1-51 是摩托罗拉 cd928 和松下 GD90 的发射变换电路图，从而可以看出要确定发射变换电路，必须掌握发射机的电路结构及手机电路的英文缩写。三、TXVCOTXVCO 电路通常存在于带发射变换电路的发射机中,带发射上变频器的发射机电路中是没有发射 VCO 的。TXVCO 电路有分离元件的,有 VCO 组件的。分离元件的 VCO 电路常见于摩托罗拉以前的 GSM 手机电路中,摩托罗拉 V998、L2000 等以及爱立信、三星 SGH-600 等手机的 TXVCO电路都是由 TXVCO 电路组件构成。分离元件的 TXVCO 电路与其他如 RXVCO、VHFVCO的电路基本相似,只是工作参数不一样。图 1-25 是 cd928 的 TXVCO 电路(注意圈住的几个元件,它们是确定该电路是否是 VCO 电路的关键元器件)。发射变换模块输出的包含发送数据的脉动直流信号经低通滤波器后,到达变容二极管 VR354 或 VR353 的负极,通过控制变容二极管的反偏压,完成对 TXVCO 电路输出频率的控制。 图 1-52在图 1-52 电路中,有两个 VCO 电路,一个工作在 GSM 模式下,一个工作在 DCS 模式下。双频切换控制电路通过控制两个三极管的基极偏压来达到切换的目的。 图 1-534图 1-53 是 L2000 的 TXVCO 电路。它是一个 VCO 组件,可工作在 GSM900、DCS1800 和PCD1900 频段上。在逻辑电路的频段切换信号控制下,完成工作模式的转换，U350 的 1 脚是输出端；4 脚的输人信号来自发射变换电路；其他分别是电源与频段切换的控制端。TXVCO 电路是直接工作在相应的信道上的,例如,若 L2000 手机工作在 GSM 的 60 信道,则 TXVCO 模块 U350 输出 902MHz 的发射...
