单线数字温度传感器DS18B20原理及其应用

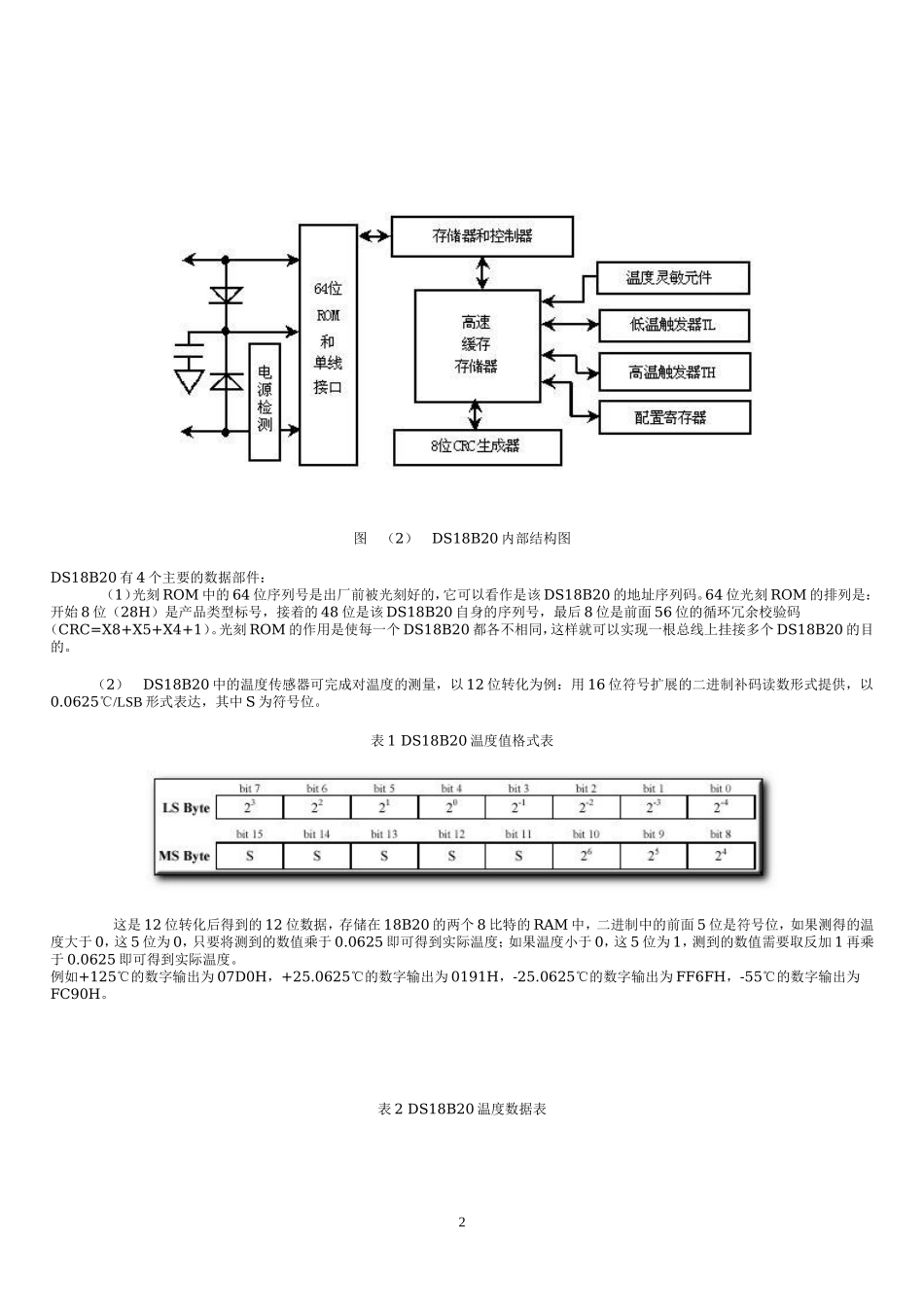

单线数字温度传感器 DS18B20 原理及其应用DALLAS 最新单线数字温度传感器 DS18B20 简介新的"一线器件"体积更小、适用电压更宽、更经济 Dallas 半导体公司的数字化温度传感器 DS1820 是世界上第一片支持 "一线总线"接口的温度传感器。一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。DS18B20、 DS1822 "一线总线"数字化温度传感器 同 DS1820 一样，DS18B20 也 支持"一线总线"接口，测量温度范围为 -55°C~+125°C，在-10~+85°C 范围内,精度为±0.5°C。DS1822 的精度较差为± 2°C 。现场温度直接以"一线总线"的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。与前一代产品不同，新的产品支持 3V~5.5V 的电压范围，使系统设计更灵活、方便。而且新一代产品更便宜，体积更小。 DS18B20、 DS1822 的特性 DS18B20 可以程序设定 9~12 位的分辨率，精度为±0.5°C。可选更小的封装方式，更宽的电压适用范围。分辨率设定，及用户设定的报警温度存储在 EEPROM 中，掉电后依然保存。DS18B20 的性能是新一代产品中最好的！性能价格比也非常出色！ DS1822 与 DS18B20 软件兼容，是 DS18B20 的简化版本。省略了存储用户定义报警温度、分辨率参数的EEPROM，精度降低为±2°C，适用于对性能要求不高，成本控制严格的应用，是经济型产品。 继"一线总线"的早期产品后，DS1820 开辟了温度传感器技术的新概念。DS18B20 和 DS1822 使电压、特性及封装有更多的选择，让我们可以构建适合自己的经济的测温系统。 1. DS18B20 的新性能 (1) 可用数据线供电，电压范围：3.0~5.5V； (2) 测温范围：-55~+125℃，在-10~+85℃时精度为±0.5℃； (3) 可编程的分辨率为 9~12 位，对应的可分辨温度分别为 0.5℃、0.25℃、0.125℃和 0.0625℃； (4) 12 位分辨率时最多在 750ms 内把温度值转换为数字； (5) 负压特性：电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。 2. DS18B20 的外形和内部结构 DS18B20 内部结构主要由四部分组成：64 位光刻 ROM、温度传感器、非挥发的温度报警触发器 TH 和 TL、配置寄存器。DS18B20的管脚排列如下: 图（1）DS18B20 外形图 引脚定义： (1) DQ 为数字信号输入/输出端； (2) GND 为电源地； (3) VDD 为外接供电电源输入端（在寄生电源接线方式时接地）。 内部结构 1图 （2） DS18B20 内部结构图 DS18B20 有 4 个主要的数据部件： （1）光刻 ROM 中的 64 位序列号是出厂前被光刻好的，它可以看作是该 DS18B20 的地址序列码。64 位光刻 ROM 的排列是：开始 8 位（28H）是产品类型标号，接着的 48 位是该 DS18B20 自身的序列号，最后 8 位是前面 56 位的循环冗余校验码（CRC=X8+X5+X4+1）。光刻 ROM 的作用是使每一个 DS18B20 都各不相同，这样就可以实现一根总线上挂接多个 DS18B20 的目的。 （2） DS18B20 中的温度传感器可完成对温度的测量，以 12 位转化为例：用 16 位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB 形式表达，其中 S 为符号位。 表 1 DS18B20 温度值格式表 这是 12 位转化后得到的 12 位数据，存储在 18B20 的两个 8 比特的 RAM 中，二进制中的前面 5 位是符号位，如果测得的温度大于 0，这 5 位为 0，只要将测到的数值乘于 0.0625 即可得到实际温度；如果温度小于 0，这 5 位为 1，测到的数值需要取反加 1 再乘于 0.0625 即可得到实际温度。 例如+125℃的数字输出为 07D0H，+25.0625℃的数字输出为 0191H，-25.0625℃的数字输出为 FF6FH，-55℃的数字输出为FC90H。 表 2 DS18B20 温度数据表 2（3）DS18B20 温度传感器的存储器 DS18B20 温度传感器的内部存储器包括一个高速暂存 RAM 和一个非易失性的可电擦除的 EEPRAM,后者存放高温度和低温度触发器 TH、TL 和结构寄存器。 （4）配置寄存器 该字节各位的意义如下： 表 3...
