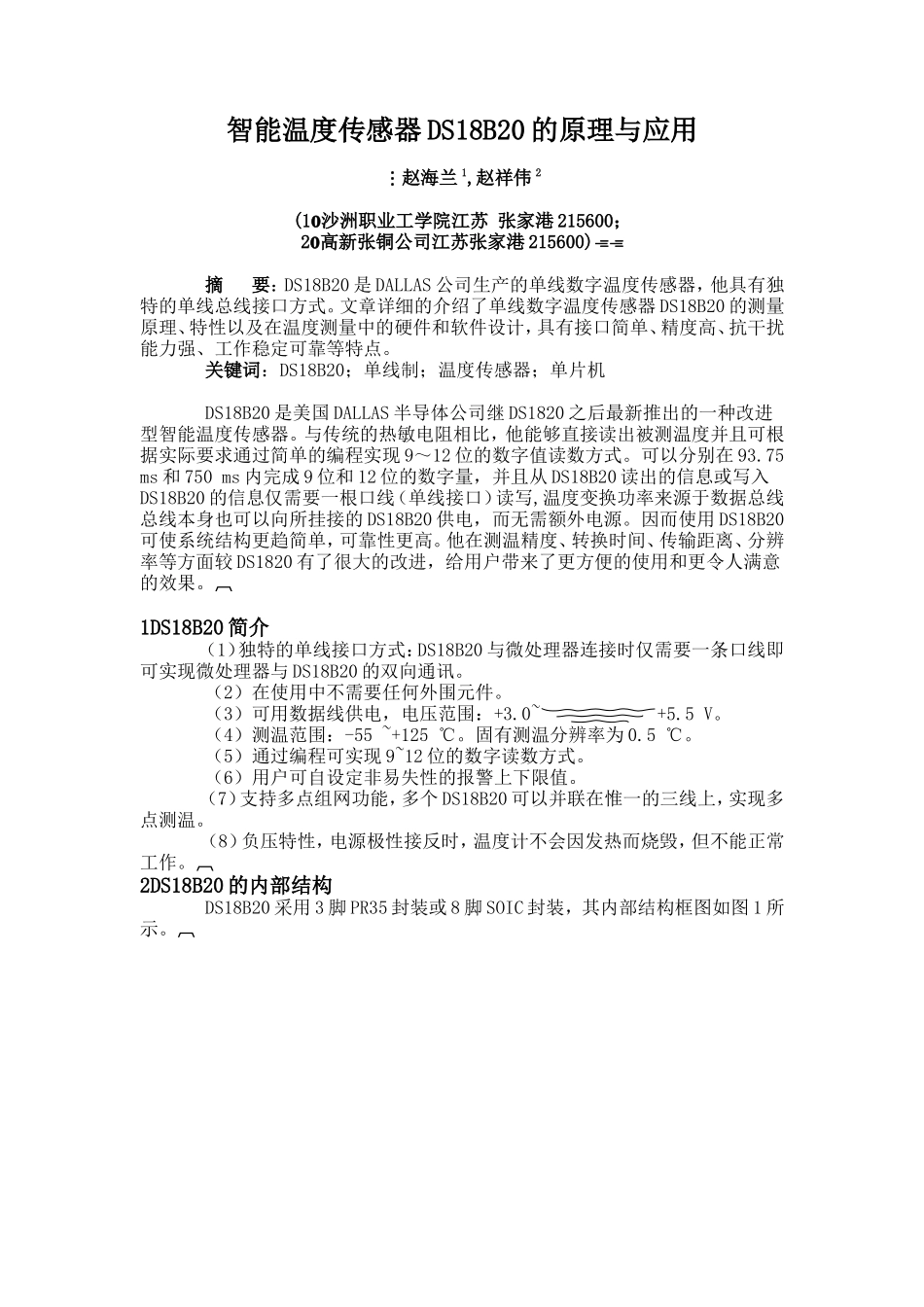

智能温度传感器DS18B20的原理与应用

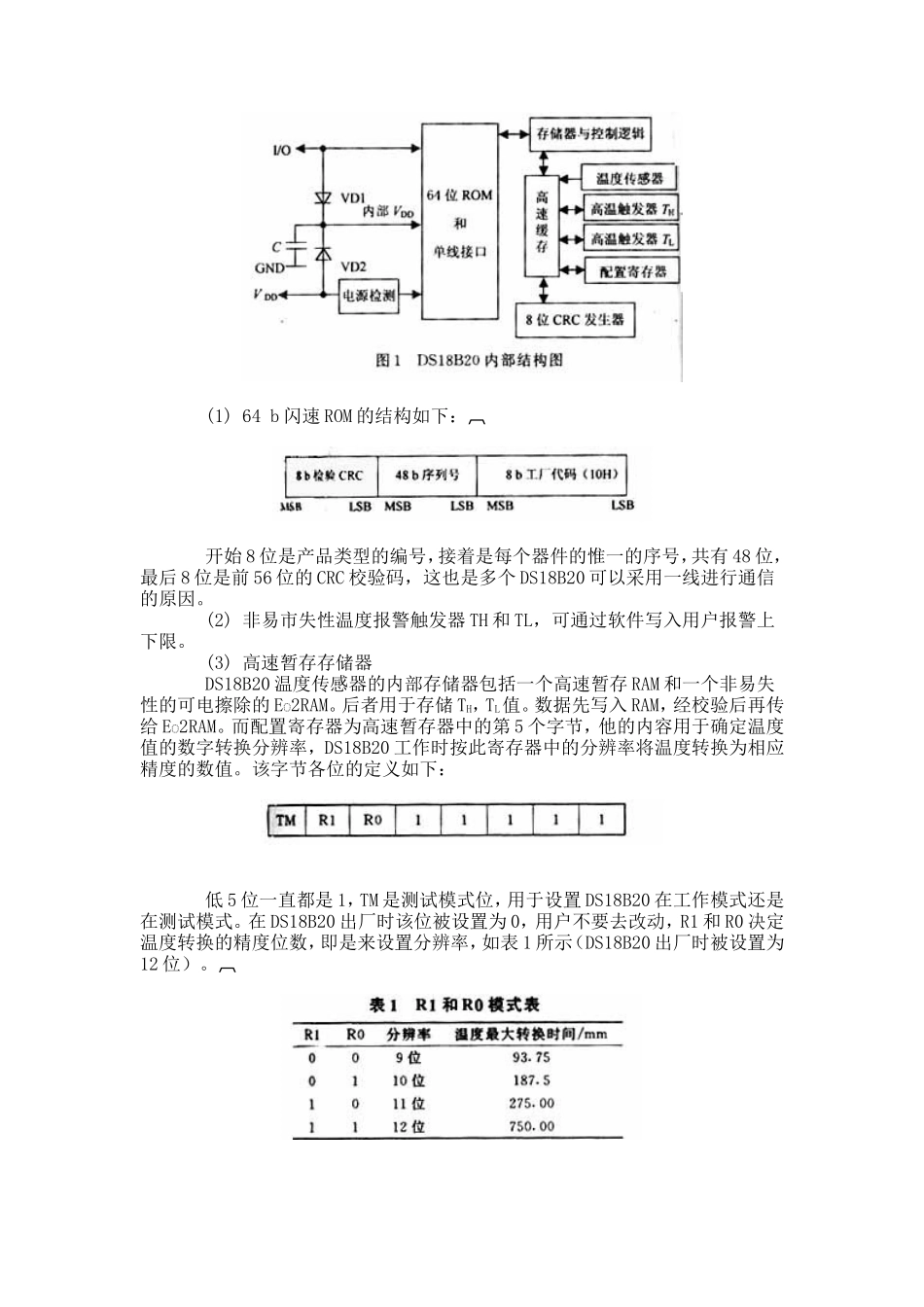

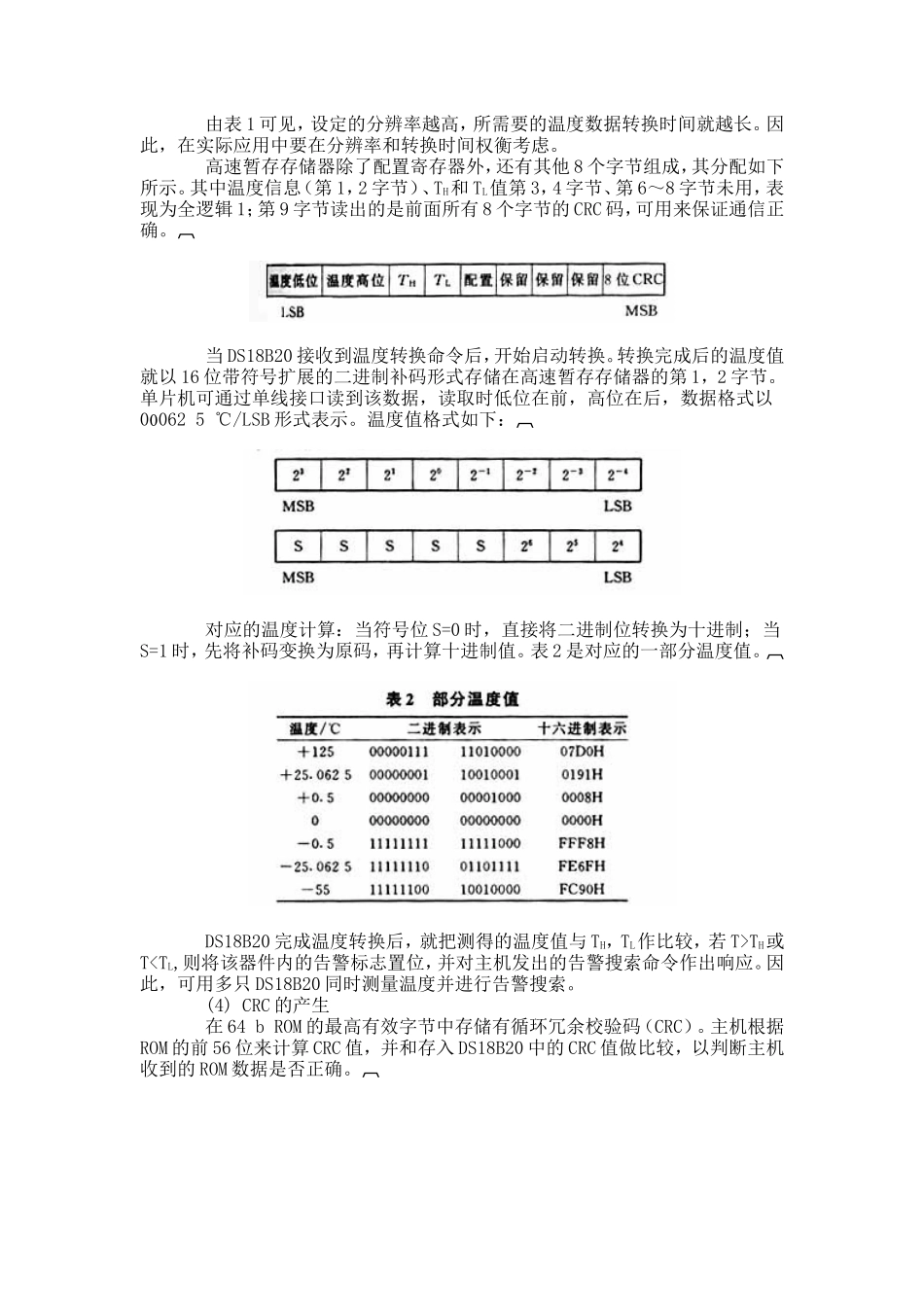

智能温度传感器 DS18B20 的原理与应用赵海兰 1,赵祥伟 2(1沙洲职业工学院江苏 张家港 215600；2高新张铜公司江苏张家港 215600) 摘 要：DS18B20 是 DALLAS 公司生产的单线数字温度传感器，他具有独特的单线总线接口方式。文章详细的介绍了单线数字温度传感器 DS18B20 的测量原理、特性以及在温度测量中的硬件和软件设计，具有接口简单、精度高、抗干扰能力强、工作稳定可靠等特点。 关键词：DS18B20；单线制；温度传感器；单片机 DS18B20 是美国 DALLAS 半导体公司继 DS1820 之后最新推出的一种改进型智能温度传感器。与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现 9～12 位的数字值读数方式。可以分别在 93.75 ms 和 750 ms 内完成 9 位和 12 位的数字量，并且从 DS18B20 读出的信息或写入DS18B20 的信息仅需要一根口线（单线接口）读写,温度变换功率来源于数据总线总线本身也可以向所挂接的 DS18B20 供电，而无需额外电源。因而使用 DS18B20可使系统结构更趋简单，可靠性更高。他在测温精度、转换时间、传输距离、分辨率等方面较 DS1820 有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。1DS18B20 简介 （1）独特的单线接口方式：DS18B20 与微处理器连接时仅需要一条口线即可实现微处理器与 DS18B20 的双向通讯。 （2）在使用中不需要任何外围元件。 （3）可用数据线供电，电压范围：+3.0~+5.5 V。 （4）测温范围：-55 ~+125 ℃。固有测温分辨率为 0.5 ℃。 （5）通过编程可实现 9~12 位的数字读数方式。 （6）用户可自设定非易失性的报警上下限值。 （7）支持多点组网功能，多个 DS18B20 可以并联在惟一的三线上，实现多点测温。 （8）负压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。2DS18B20 的内部结构 DS18B20 采用 3 脚 PR35 封装或 8 脚 SOIC 封装，其内部结构框图如图 1 所示。 (1) 64 b 闪速 ROM 的结构如下： 开始 8 位是产品类型的编号，接着是每个器件的惟一的序号，共有 48 位，最后 8 位是前 56 位的 CRC 校验码，这也是多个 DS18B20 可以采用一线进行通信的原因。 (2) 非易市失性温度报警触发器 TH 和 TL，可通过软件写入用户报警上下限。 (3) 高速暂存存储器 DS18B20 温度传感器的内部存储器包括一个高速暂存 RAM 和一个非易失性的可电擦除的 E 2RAM。后者用于存储 TH，TL值。数据先写入 RAM，经校验后再传给 E 2RAM。而配置寄存器为高速暂存器中的第 5 个字节，他的内容用于确定温度值的数字转换分辨率，DS18B20 工作时按此寄存器中的分辨率将温度转换为相应精度的数值。该字节各位的定义如下： 低 5 位一直都是 1，TM 是测试模式位，用于设置 DS18B20 在工作模式还是在测试模式。在 DS18B20 出厂时该位被设置为 0，用户不要去改动，R1 和 R0 决定温度转换的精度位数，即是来设置分辨率，如表 1 所示（DS18B20 出厂时被设置为12 位）。 由表 1 可见，设定的分辨率越高，所需要的温度数据转换时间就越长。因此，在实际应用中要在分辨率和转换时间权衡考虑。 高速暂存存储器除了配置寄存器外，还有其他 8 个字节组成，其分配如下所示。其中温度信息（第 1，2 字节）、TH和 TL值第 3，4 字节、第 6～8 字节未用，表现为全逻辑 1；第 9 字节读出的是前面所有 8 个字节的 CRC 码，可用来保证通信正确。 当 DS18B20 接收到温度转换命令后，开始启动转换。转换完成后的温度值就以 16 位带符号扩展的二进制补码形式存储在高速暂存存储器的第 1，2 字节。单片机可通过单线接口读到该数据，读取时低位在前，高位在后，数据格式以0 062 5 ℃/LSB形式表示。温度值格式如下： 对应的温度计算：当符号位 S=0 时，直接将二进制位转换为十进制；当S=1 时，先将补码变换为原码，再计算十进制值。表 2 是对应的一部分温度值。 DS18B20 完成温度转换后，就把测得的温度值与 TH，TL作比较...
