多点温度检测系统设计资料

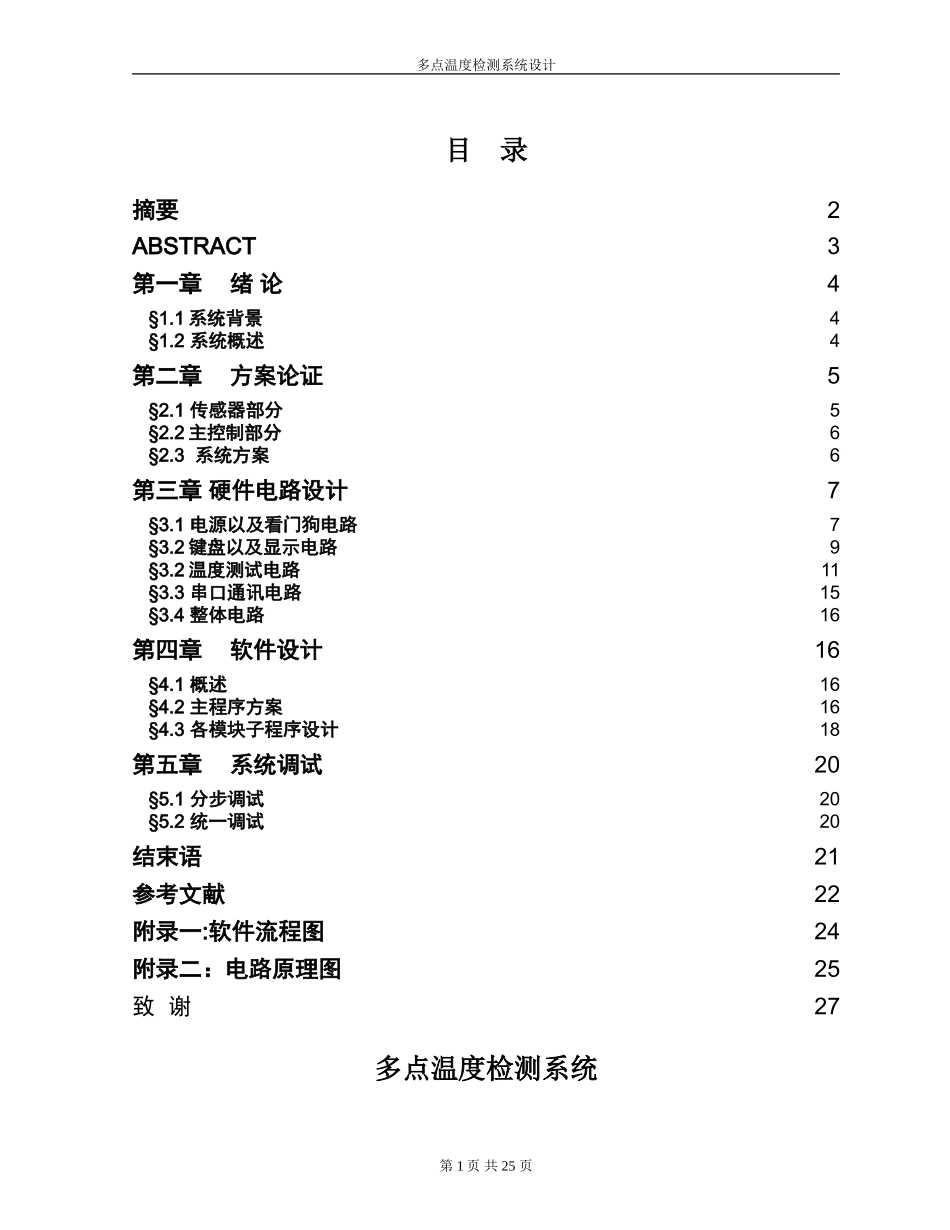

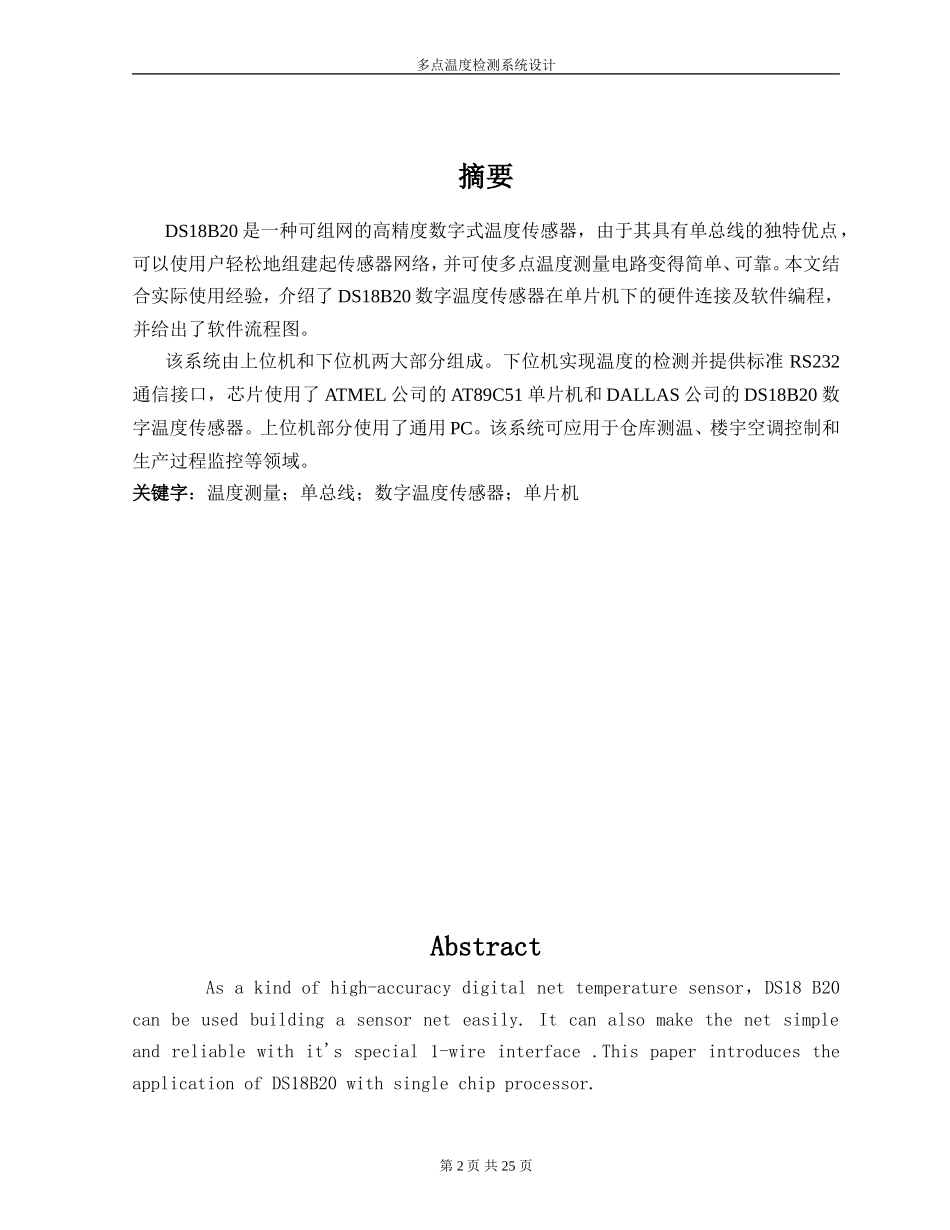

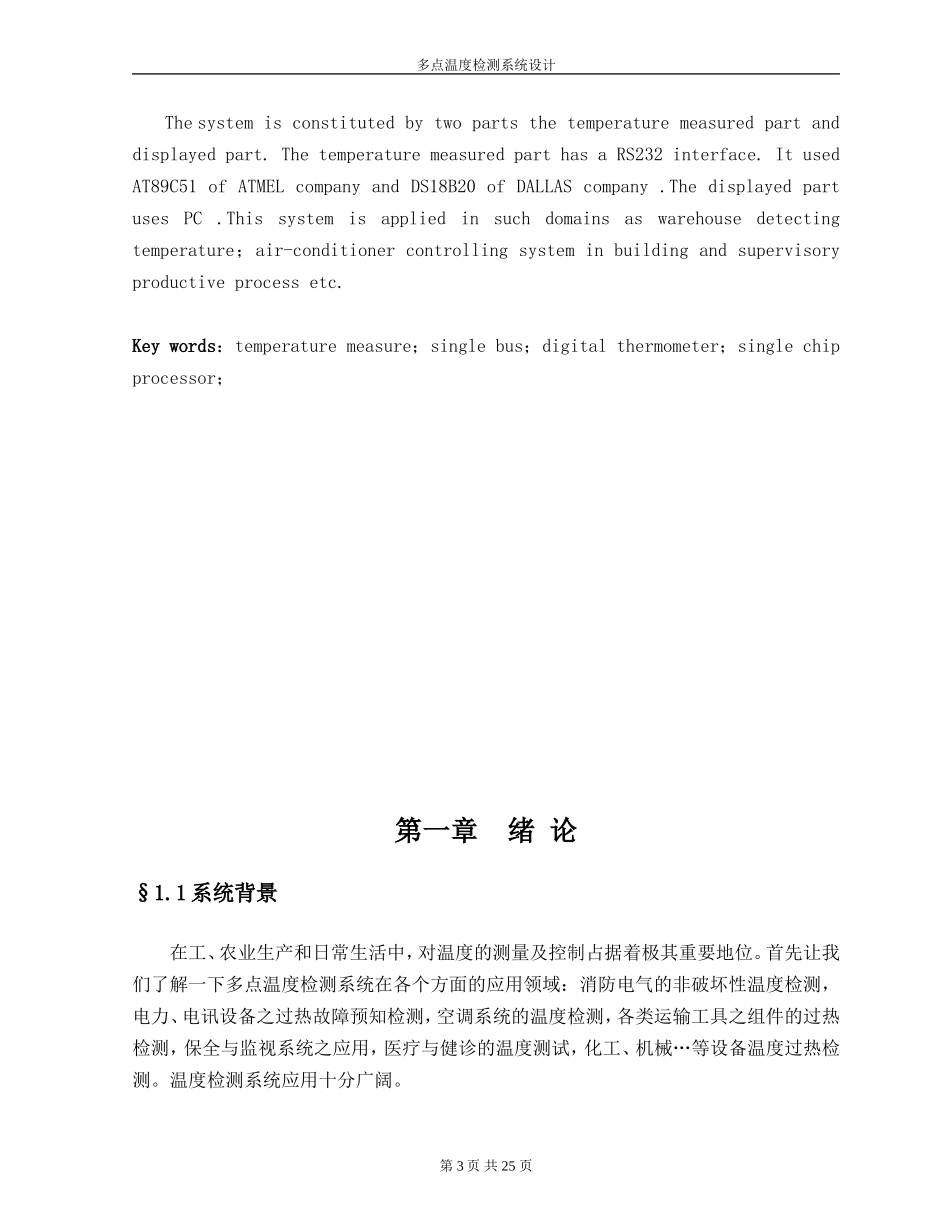

多点温度检测系统设计目 录摘要2ABSTRACT3第一章绪 论4§1.1 系统背景4§1.2 系统概述4第二章方案论证5§2.1 传感器部分5§2.2 主控制部分6§2.3 系统方案6第三章 硬件电路设计7§3.1 电源以及看门狗电路7§3.2 键盘以及显示电路9§3.2 温度测试电路11§3.3 串口通讯电路15§3.4 整体电路16第四章软件设计16§4.1 概述16§4.2 主程序方案16§4.3 各模块子程序设计18第五章系统调试20§5.1 分步调试20§5.2 统一调试20结束语21参考文献22附录一:软件流程图24附录二：电路原理图25致 谢27多点温度检测系统第 1 页 共 25 页多点温度检测系统设计摘要DS18B20 是一种可组网的高精度数字式温度传感器，由于其具有单总线的独特优点，可以使用户轻松地组建起传感器网络，并可使多点温度测量电路变得简单、可靠。本文结合实际使用经验，介绍了 DS18B20 数字温度传感器在单片机下的硬件连接及软件编程，并给出了软件流程图。该系统由上位机和下位机两大部分组成。下位机实现温度的检测并提供标准 RS232通信接口，芯片使用了 ATMEL 公司的 AT89C51 单片机和 DALLAS 公司的 DS18B20 数字温度传感器。上位机部分使用了通用 PC。该系统可应用于仓库测温、楼宇空调控制和生产过程监控等领域。关键字：温度测量；单总线；数字温度传感器；单片机Abstract As a kind of high-accuracy digital net temperature sensor，DS18 B20 can be used building a sensor net easily. It can also make the net simple and reliable with it's special 1-wire interface .This paper introduces the application of DS18B20 with single chip processor.第 2 页 共 25 页多点温度检测系统设计The system is constituted by two parts the temperature measured part and displayed part. The temperature measured part has a RS232 interface. It used AT89C51 of ATMEL company and DS18B20 of DALLAS company .The displayed part uses PC .This system is applied in such domains as warehouse detecting temperature；air-conditioner controlling system in building and supervisory productive process etc.Key words：temperature measure；single bus；digital thermometer；single chip processor；第一章绪 论§1.1 系统背景在工、农业生产和日常生活中，对温度的测量及控制占据着极其重要地位。首先让我们了解一下多点温度检测系统在各个方面的应用领域：消防电气的非破坏性温度检测，电力、电讯设备之过热故障预知检测，空调系统的温度检测，各类运输工具之组件的过热检测，保全与监视系统之应用，医疗与健诊的温度测试，化工、机械…等设备温度过热检测。温度检测系统应用十分广阔。第 3 页 共 25 页多点温度检测系统设计§1.2 系统概述本设计运用主从分布式思想，由一台上位机（PC 微型计算机），下位机（单片机）多点温度数据采集，组成两级分布式多点温度测量的巡回检测系统。该系统采用 RS-232 串行通讯标准，通过上位机（PC）控制下位机（单片机）进行现场温度采集。温度值既可以送回主控 PC 进行数据处理，由显示器显示。也可以由下位机单独工作，实时显示当前各点的温度值，对各点进行控制。下位机采用的是单片机基于数字温度传感器 DS18B20 的系统。DS18B20 利用单总线的特点可以方便的实现多点温度的测量，轻松的组建传感器网络，系统的抗干扰性好、设计灵活、方便，而且适合于在恶劣的环境下进行现场温度测量。本系统可以应用在大型工业及民用常温多点监测场合。如粮食仓储系统、楼宇自动化系统、温控制程生产线之温度影像检测、医疗与健诊的温度测试、空调系统的温度检测、石化、机械…等。第二章方案论证温度检测系统有则共同的特点：测量点多、环境复杂、布线分散、现场离监控室远等。若采用一般温度传感器采集温度信号，则需要设计信号调理电路、A/D 转换及相应的接口电路，才能把传感器输出的模拟信...
