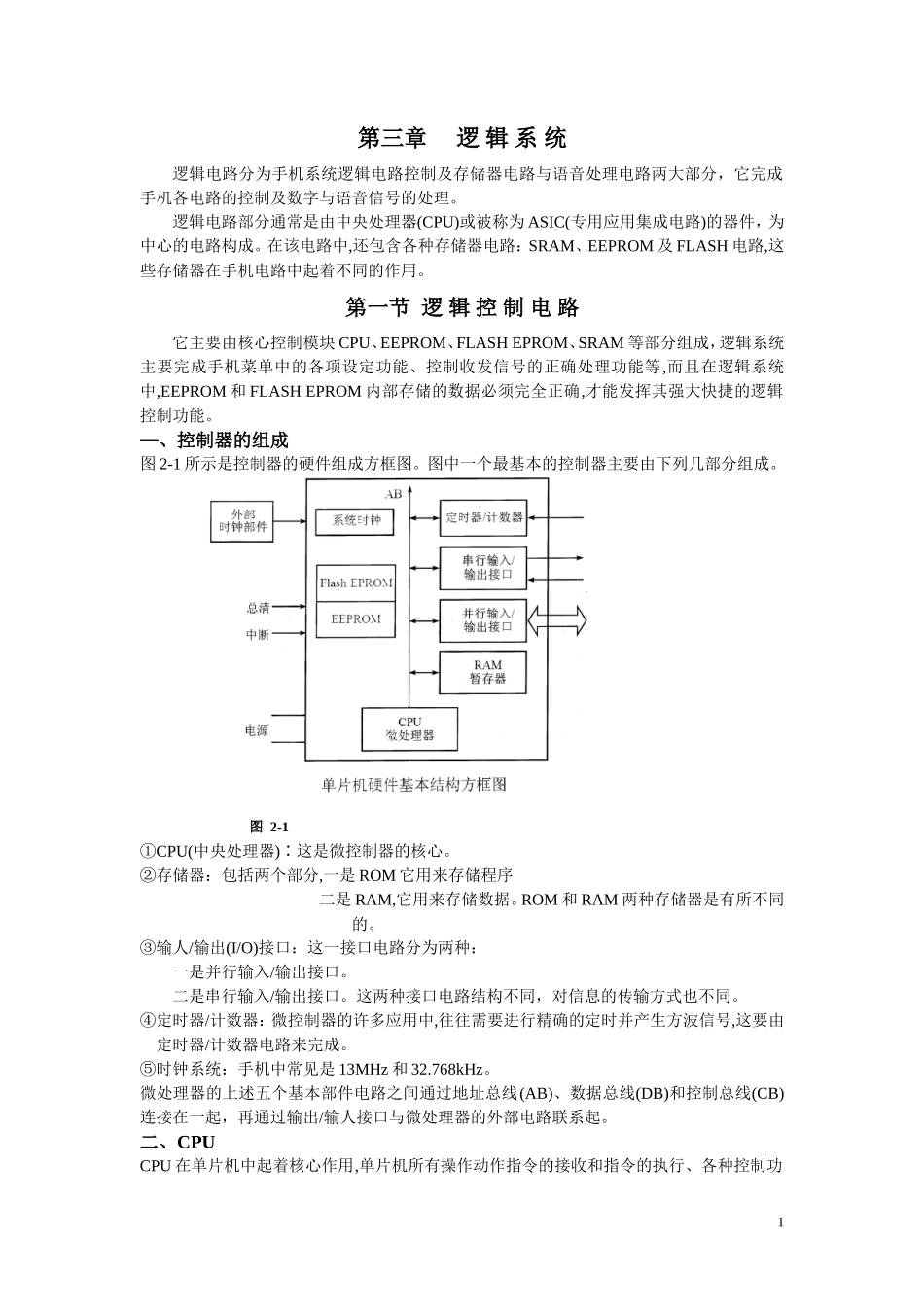

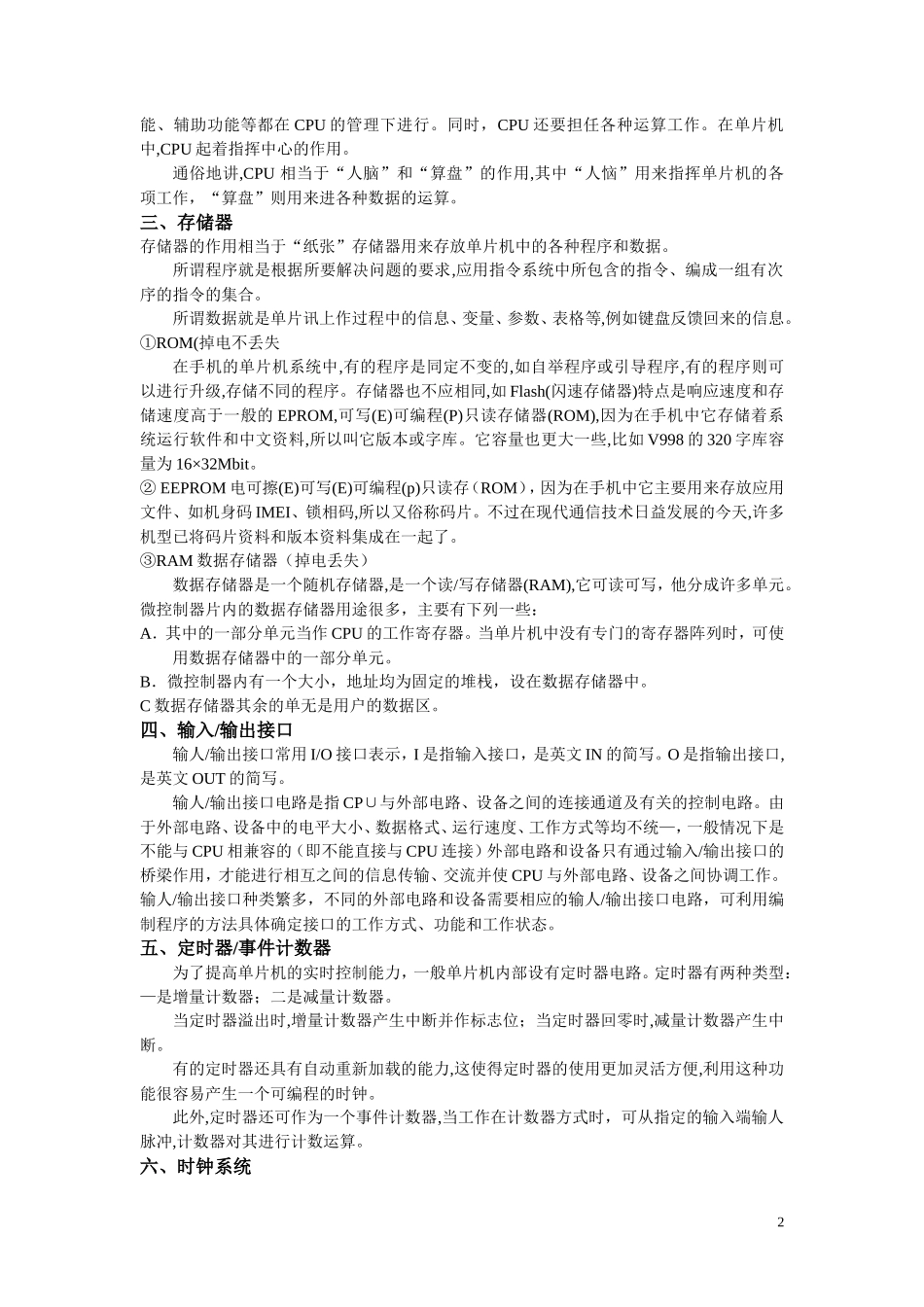

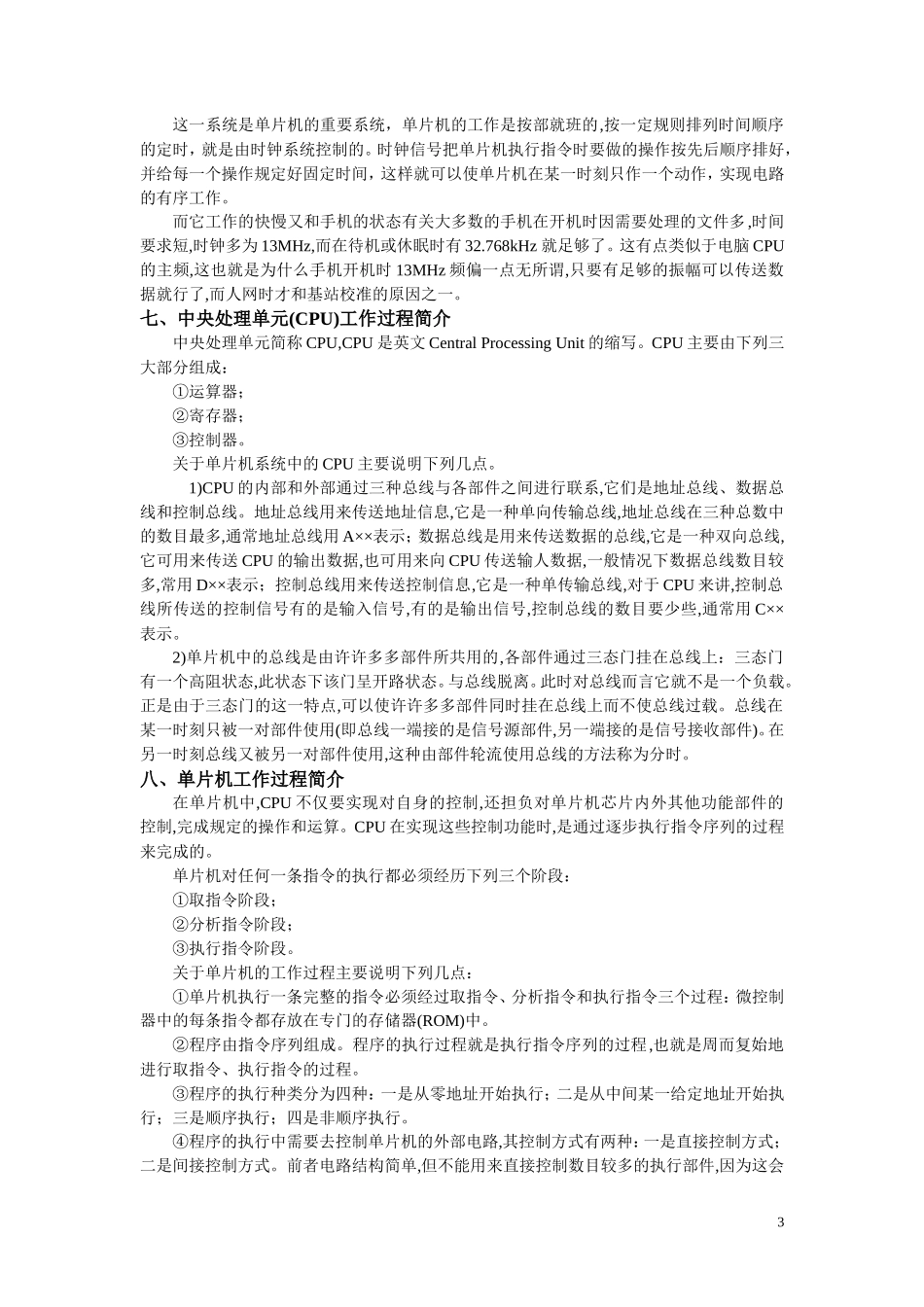

第三章 逻 辑 系 统逻辑电路分为手机系统逻辑电路控制及存储器电路与语音处理电路两大部分，它完成手机各电路的控制及数字与语音信号的处理。逻辑电路部分通常是由中央处理器(CPU)或被称为 ASIC(专用应用集成电路)的器件，为中心的电路构成。在该电路中,还包含各种存储器电路：SRAM、EEPROM 及 FLASH 电路,这些存储器在手机电路中起着不同的作用。第一节 逻 辑 控 制 电 路它主要由核心控制模块 CPU、EEPROM、FLASH EPROM、SRAM 等部分组成，逻辑系统主要完成手机菜单中的各项设定功能、控制收发信号的正确处理功能等,而且在逻辑系统中,EEPROM 和 FLASH EPROM 内部存储的数据必须完全正确,才能发挥其强大快捷的逻辑控制功能。—、控制器的组成图 2-1 所示是控制器的硬件组成方框图。图中一个最基本的控制器主要由下列几部分组成。 图 2-1①CPU(中央处理器)∶这是微控制器的核心。②存储器：包括两个部分,一是 ROM 它用来存储程序二是 RAM,它用来存储数据。ROM 和 RAM 两种存储器是有所不同的。③输人/输出(I/O)接口：这一接口电路分为两种：一是并行输入/输出接口。二是串行输入/输出接口。这两种接口电路结构不同，对信息的传输方式也不同。④定时器/计数器：微控制器的许多应用中,往往需要进行精确的定时并产生方波信号,这要由定时器/计数器电路来完成。⑤时钟系统：手机中常见是 13MHz 和 32.768kHz。微处理器的上述五个基本部件电路之间通过地址总线(AB)、数据总线(DB)和控制总线(CB)连接在一起，再通过输出/输人接口与微处理器的外部电路联系起。二、CPUCPU 在单片机中起着核心作用,单片机所有操作动作指令的接收和指令的执行、各种控制功1能、辅助功能等都在 CPU 的管理下进行。同时，CPU 还要担任各种运算工作。在单片机中,CPU 起着指挥中心的作用。通俗地讲,CPU 相当于“人脑”和“算盘”的作用,其中“人恼”用来指挥单片机的各项工作，“算盘”则用来进各种数据的运算。三、存储器存储器的作用相当于“纸张”存储器用来存放单片机中的各种程序和数据。所谓程序就是根据所要解决问题的要求,应用指令系统中所包含的指令、编成一组有次序的指令的集合。所谓数据就是单片讯上作过程中的信息、变量、参数、表格等,例如键盘反馈回来的信息。①ROM(掉电不丢失在手机的单片机系统中,有的程序是同定不变的,如自举程序或引导程序,有的程序则可以进行升级,存储不同的程序。存储器也不应相同,如 Flash(闪速存储器)特点是响应速度和存储速度高于一般的 EPROM,可写(E)可编程(P)只读存储器(ROM),因为在手机中它存储着系统运行软件和中文资料,所以叫它版本或字库。它容量也更大一些,比如 V998 的 320 字库容量为 16×32Mbit。② EEPROM 电可擦(E)可写(E)可编程(p)只读存（ROM），因为在手机中它主要用来存放应用文件、如机身码 IMEI、锁相码,所以又俗称码片。不过在现代通信技术日益发展的今天,许多机型已将码片资料和版本资料集成在一起了。③RAM 数据存储器（掉电丢失）数据存储器是一个随机存储器,是一个读/写存储器(RAM),它可读可写，他分成许多单元。微控制器片内的数据存储器用途很多，主要有下列一些：A．其中的一部分单元当作 CPU 的工作寄存器。当单片机中没有专门的寄存器阵列时，可使用数据存储器中的一部分单元。B．微控制器内有一个大小，地址均为固定的堆栈，设在数据存储器中。C 数据存储器其余的单无是用户的数据区。四、输入/输出接口输人/输出接口常用 I/O 接口表示，I 是指输入接口，是英文 IN 的简写。O 是指输出接口,是英文 OUT 的简写。输人/输出接口电路是指 CP∪与外部电路、设备之间的连接通道及有关的控制电路。由于外部电路、设备中的电平大小、数据格式、运行速度、工作方式等均不统—，一般情况下是不能与 CPU 相兼容的（即不能直接与 CPU 连接）外部电路和设备只有通过输入/输出接口的桥梁作用，才能进行相互之间的信息传输、交流并使 CPU 与外部电路、设备之间协调工作。输人/输出接口种类繁多，不同的外部电路和设备需要相应的输人/输出接口电路，可利用编制程序的方法具体确定接...
