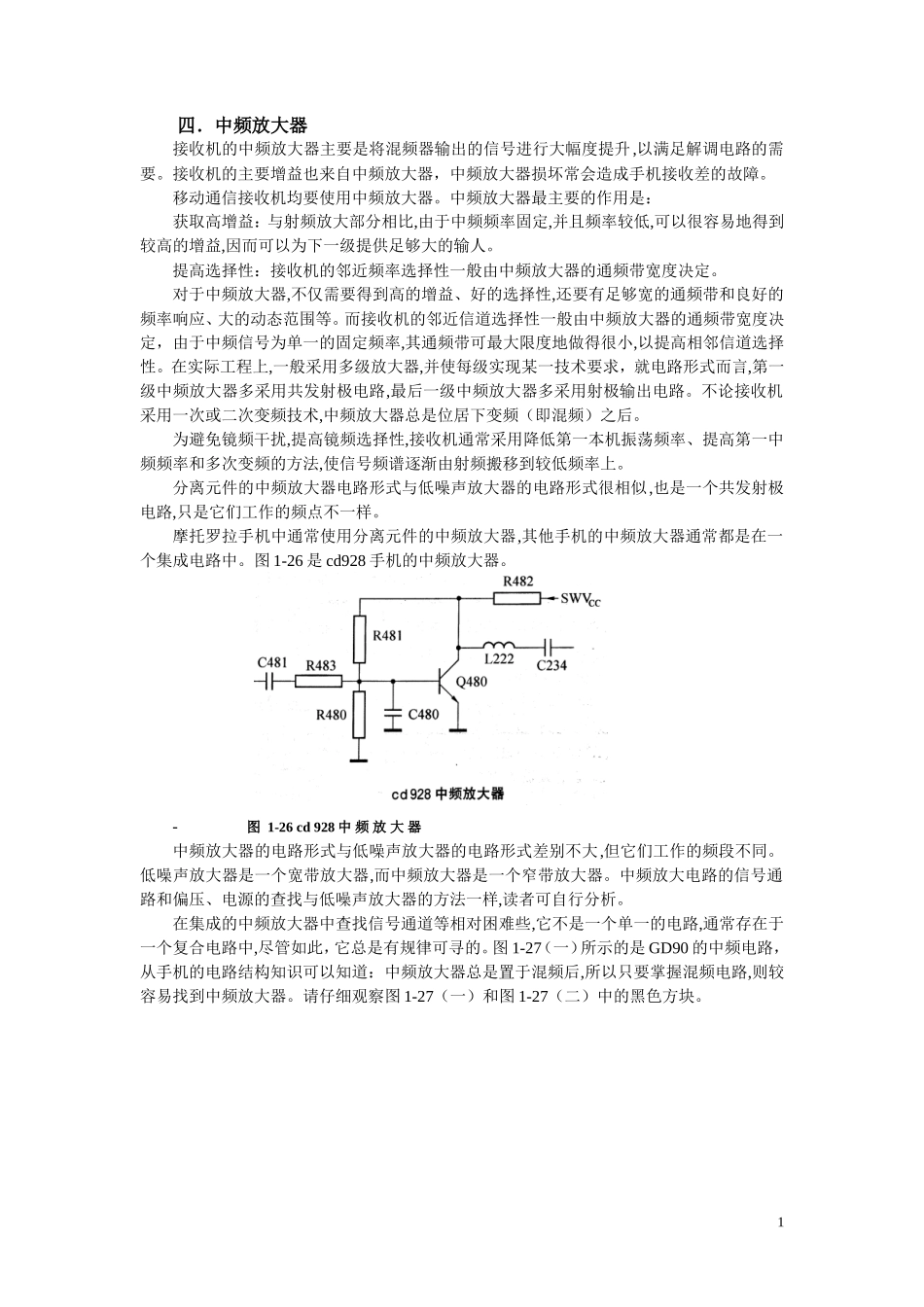

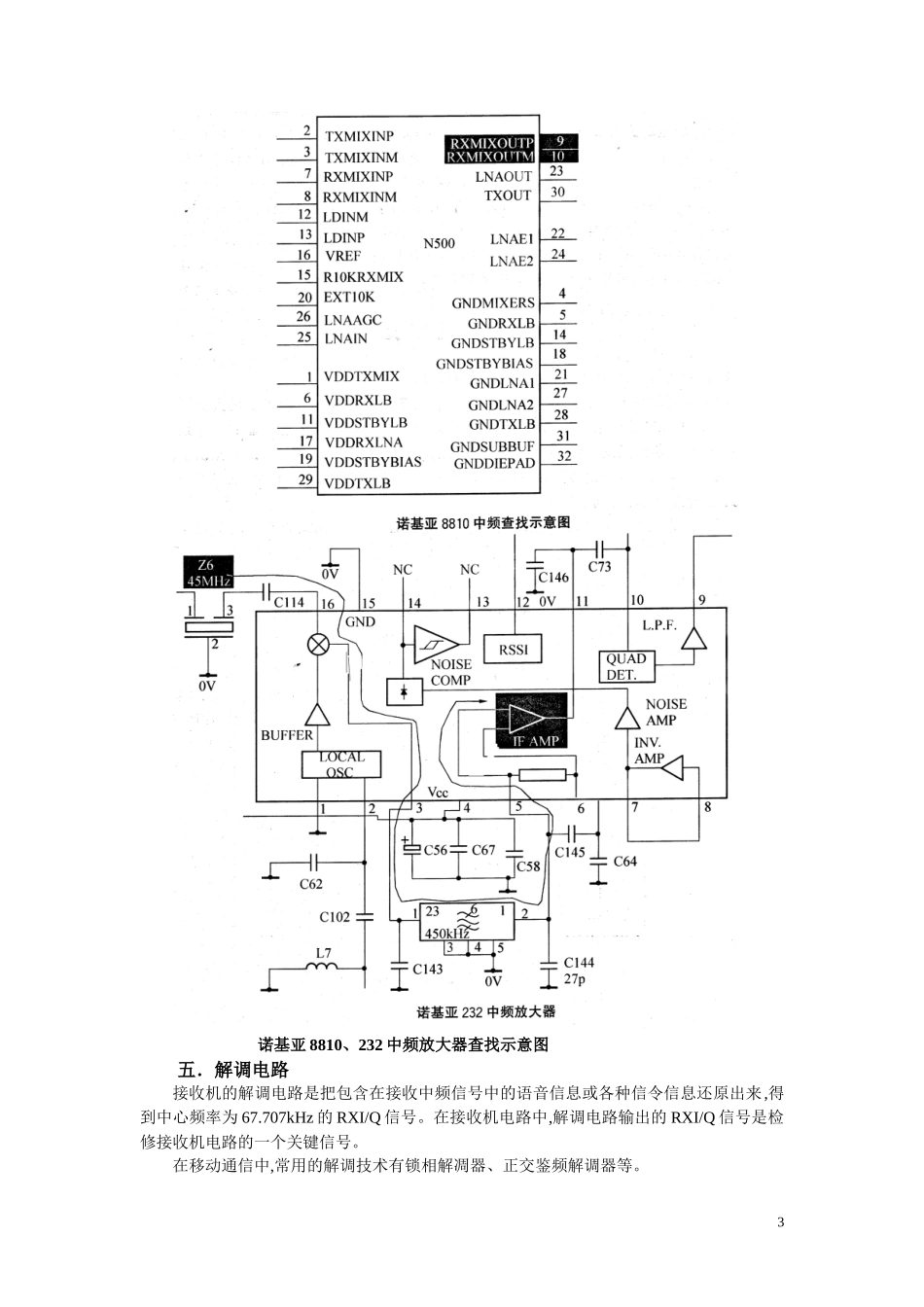

四．中频放大器接收机的中频放大器主要是将混频器输出的信号进行大幅度提升,以满足解调电路的需要。接收机的主要增益也来自中频放大器，中频放大器损坏常会造成手机接收差的故障。移动通信接收机均要使用中频放大器。中频放大器最主要的作用是：获取高增益：与射频放大部分相比,由于中频频率固定,并且频率较低,可以很容易地得到较高的增益,因而可以为下一级提供足够大的输人。提高选择性：接收机的邻近频率选择性一般由中频放大器的通频带宽度决定。对于中频放大器,不仅需要得到高的增益、好的选择性,还要有足够宽的通频带和良好的频率响应、大的动态范围等。而接收机的邻近信道选择性一般由中频放大器的通频带宽度决定，由于中频信号为单一的固定频率,其通频带可最大限度地做得很小,以提高相邻信道选择性。在实际工程上,一般采用多级放大器,并使每级实现某一技术要求，就电路形式而言,第一级中频放大器多采用共发射极电路,最后一级中频放大器多采用射极输出电路。不论接收机采用一次或二次变频技术,中频放大器总是位居下变频（即混频）之后。为避免镜频干扰,提高镜频选择性,接收机通常采用降低第一本机振荡频率、提高第一中频频率和多次变频的方法,使信号频谱逐渐由射频搬移到较低频率上。分离元件的中频放大器电路形式与低噪声放大器的电路形式很相似,也是一个共发射极电路,只是它们工作的频点不一样。摩托罗拉手机中通常使用分离元件的中频放大器,其他手机的中频放大器通常都是在一个集成电路中。图 1-26 是 cd928 手机的中频放大器。- 图 1-26 cd 928 中 频 放 大 器 中频放大器的电路形式与低噪声放大器的电路形式差别不大,但它们工作的频段不同。低噪声放大器是一个宽带放大器,而中频放大器是一个窄带放大器。中频放大电路的信号通路和偏压、电源的查找与低噪声放大器的方法一样,读者可自行分析。在集成的中频放大器中查找信号通道等相对困难些,它不是一个单一的电路,通常存在于一个复合电路中,尽管如此，它总是有规律可寻的。图 1-27（一）所示的是 GD90 的中频电路，从手机的电路结构知识可以知道：中频放大器总是置于混频后,所以只要掌握混频电路,则较容易找到中频放大器。请仔细观察图 1-27（一）和图 1-27（二）中的黑色方块。1 图 1-27（一） 图 1-27（二）图 1-27（一）所示的是 GD90 的中频放大器查找示意图。根据手机电路结构可知,中频放大器位于混频器之后(输出端后)；我们知道,混频器的英文缩写是 MIX。那么,在图 1-27（一）中,可以看到集成电路的 42、43 脚有 MIX OUT 的字样,MIX 代表混频器,OUT 表示输出,结合前面提到的知识,则中频放大器可以从这个集成电路的 42、43 脚开始查找。跟着线路,可以发现,集成电路 29、30 脚上有 IF IN 的字样(IF 代表中频 IN 是输人),所以 29、30 脚是中频放大器的输人端。注！图 1-27（一）和图 1-27（二）都是集成的中频处理电路,要识别它们就需从手机的电路结构以及手机电路中的英文缩写去分析(请注意图中所指的英文缩写)。2 诺基亚 8810、232 中频放大器查找示意图五．解调电路接收机的解调电路是把包含在接收中频信号中的语音信息或各种信令信息还原出来,得到中心频率为 67.707kHz 的 RXI/Q 信号。在接收机电路中,解调电路输出的 RXI/Q 信号是检修接收机电路的一个关键信号。在移动通信中,常用的解调技术有锁相解凋器、正交鉴频解调器等。3PLL（锁相环）可以跟踪输人信号,它可以用作解调。图 1-28 为一个锁相解调器的方框图。摩托罗拉 87 系列和 928 系列手机采用的就是锁相解调器 87 的锁相解调器中鉴频器的参考频率由 216Mz 的振荡器提供,而 928 的锁相解调器的参考信号则来自 430MHz 的振荡器。鉴相器通过对输入的两个信号的相位比较,输出一跟踪调制信号的低频信号,通过低通滤波器滤去高频噪声,即得到解调输出。 图 1-28图 1-29 为正交鉴频器的原理框图。在正交鉴频器中,相移网络将频率的变化变换为相位的变化,乘法器将相位的变化变换为电压的变化。将调频信号与其移相信号相乘,通过低通滤波器将乘法器的输出信号中的高频成分滤出,就得到了...
