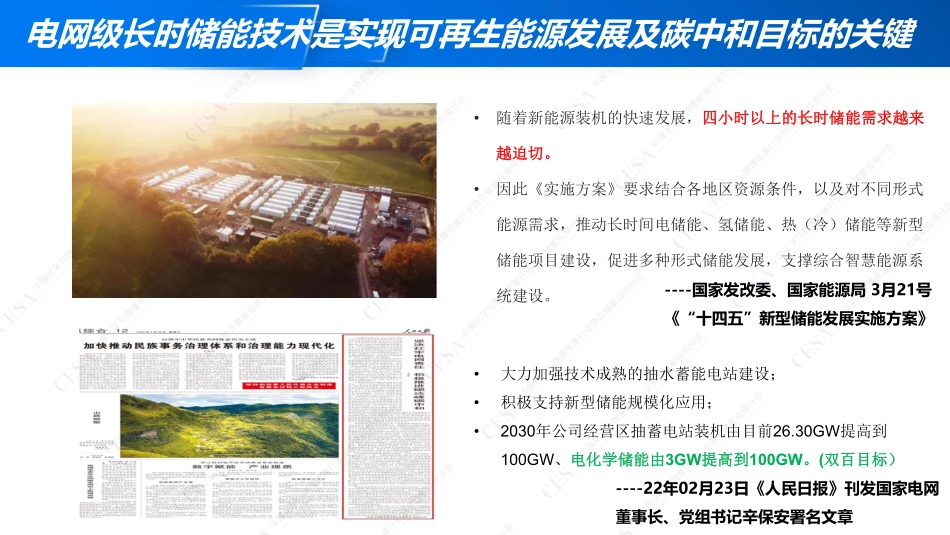

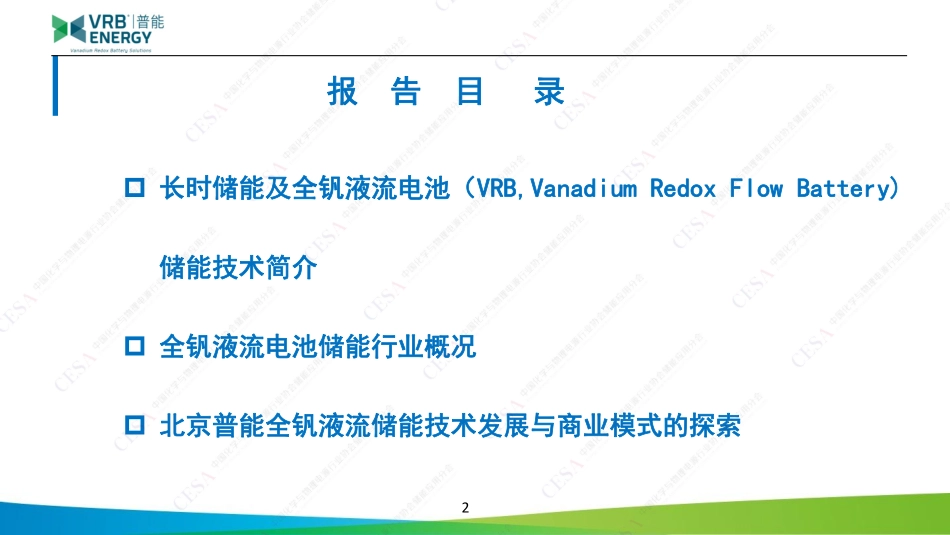

黄 绵 延 北京普能世纪科技有限公司 总裁2022-09-05Version 0.11CIES第十二届中国国际储能大会 - 杭州报 告 目 录1p 长时储能及全钒液流电池（VRB,Vanadium Redox Flow Battery)储能技术简介p 全钒液流电池储能行业概况p 北京普能全钒液流储能技术发展与商业模式的探索2电网级长时储能技术是实现可再生能源发展及碳中和目标的关键•随着新能源装机的快速发展，四小时以上的长时储能需求越来越迫切。•因此《实施方案》要求结合各地区资源条件，以及对不同形式能源需求，推动长时间电储能、氢储能、热（冷）储能等新型储能项目建设，促进多种形式储能发展，支撑综合智慧能源系统建设。 ----国家发改委、国家能源局 3月21号 《“十四五”新型储能发展实施方案》•大力加强技术成熟的抽水蓄能电站建设；•积极支持新型储能规模化应用；•2030年公司经营区抽蓄电站装机由目前26.30GW提高到100GW、电化学储能由3GW提高到100GW。(双百目标）----22年02月23日《人民日报》刊发国家电网董事长、党组书记辛保安署名文章•长时储能的装机容量在2040年预计达到1.5至2.5TW• 这将达到当今全球累计部署的总储能容量8到15倍•长时储能委员会于2021年底在COP26峰会上成立，致力于在全球范围内部署长时储能系统以加速能源系统的脱碳。随着碳中和目标的实现，长时储能将在提供灵活性方面发挥主导作用全钒氧化还原液流电池工作原理从千瓦级到兆瓦级灵活地配置，方便快速地扩建。可快速、频繁、大电流的充电和放电，且深度充电和放电不损坏电池充放电循环次数可达10,000次以上(100% DOD）钒电解液可完全循环利用，无环境污染。安全，常温常压运行、主动的热量管理，无起火或爆炸的风险钒的储量丰富，资源供应充足59/12/2022优点缺点VS能量密度较低于锂电池VRB, 安全、环保、生命周期成本低的储能技术6VRB-ESS®V2350.94LiBLi36.941抽水蓄能2021年7月30号,特斯拉锂电池储能工厂爆炸。大容量、电网级储能技术技术对比CAES压缩空气循环寿命无限3000-8000无限不受季节限制可用容量100%80%100%100%安全性本质安全火灾风险本质安全本质安全可回收性100%需要负责处置无无规模水平GWh项目百MWh项目GWh项目百MWh项目储能市场> 4 hours1-4小时> 4 hours> 4 hours效率75-80%80-95%75-80%40%-55%（非绝热系统）60%-70%（绝热系统）使用寿命30 yrs5-10年>30年约25年原材料采购无限制可通过废物回收获得受Li，Ni，Co金属资源约束受自然气候和客观地理环境影响尽可能利用天然洞穴条件，压力容器成本过高项目建设周期短（~1年）短（1年以内）超长（~10年）2年对生态影响无低有无LCOE最低低最低低北京4.16储能电站爆炸7液流电池全钒锌溴铁铬全铁锌铁出处: 中关村储能联盟优点安全可靠、循环寿命长、储存容量大、绿色可回收电解液成本低，开路电压高。材料成本方面具有一定的优势成本较低安全性高，电解液成本低，开路电压高，工作电流密度窗口宽（40-200mA/cm2），功率密度高缺点•低能量密度；•钒电解质贵。•溴具有强腐蚀性、氧化性以及扩散性•溴电对活性相对较低，导致电池工作电流密度较低•锌枝晶和锌累积问题•铬可逆反应差，电堆成本较高;•混合电解液的电解液浓度较低，导致电池能量密度较低；•正负电解液交叉污染，寿命短•库伦效率低；•电压效率较低；•负极沉积的铁枝晶容易刺穿隔膜。•能量密度低；•锌枝晶和锌累积问题；•电解液迁移问题。Fe2+FeFe2+Fe3+NegativePositiveFe2+ + 2e- ⇄ Fe φ’= -0.44 V vs SHE2Fe2+ - 2e- ⇄ 2Fe3+ φ’= +0.77 V vs SHE钒电池行业处于长时储能发展前期，市场规模不断扩大9/12/20228国家/地区VRB行业公司中国北京普能，大连融科，万利通，上海电气等日本Sumitomo, Meidensha美国Vionx Energy，Ashlawn Energy澳大利亚Enerox GmbH英格兰Invinity 韩国H2. Inc德国SCHMID，Voltstorage，Volterion捷克Pinflow energy storage丹麦VisBlueVRB行业公司9/12/20229厂商及产品概况•包括中美日德等各主要经济体均有布局。•基本技术层面趋于成熟，核心任务为降成本（通过供应链优化和项目规模升级）。•行业内企业...
