光伏储能50KW用铁锂电池48V1000AH方案V1.0

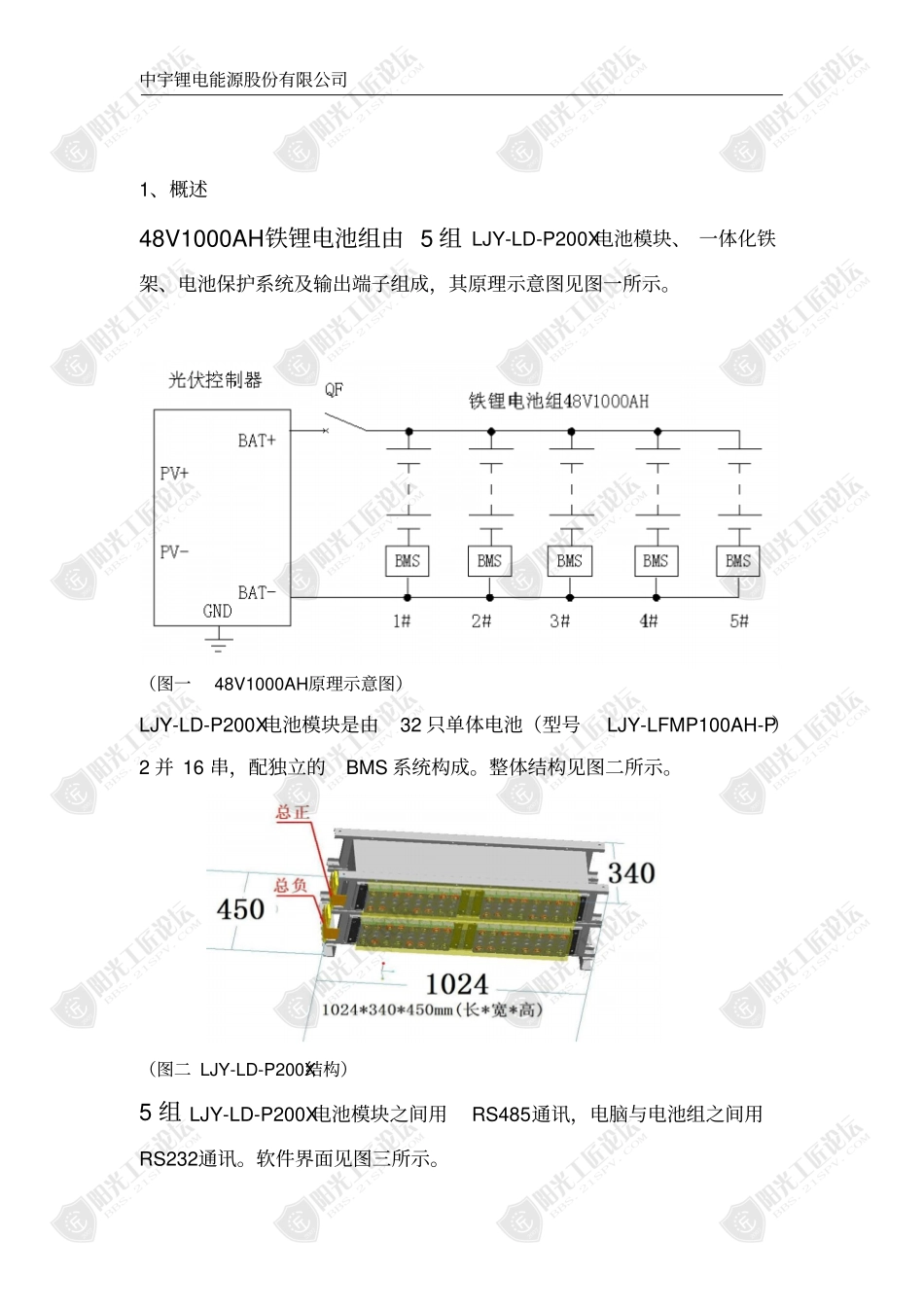

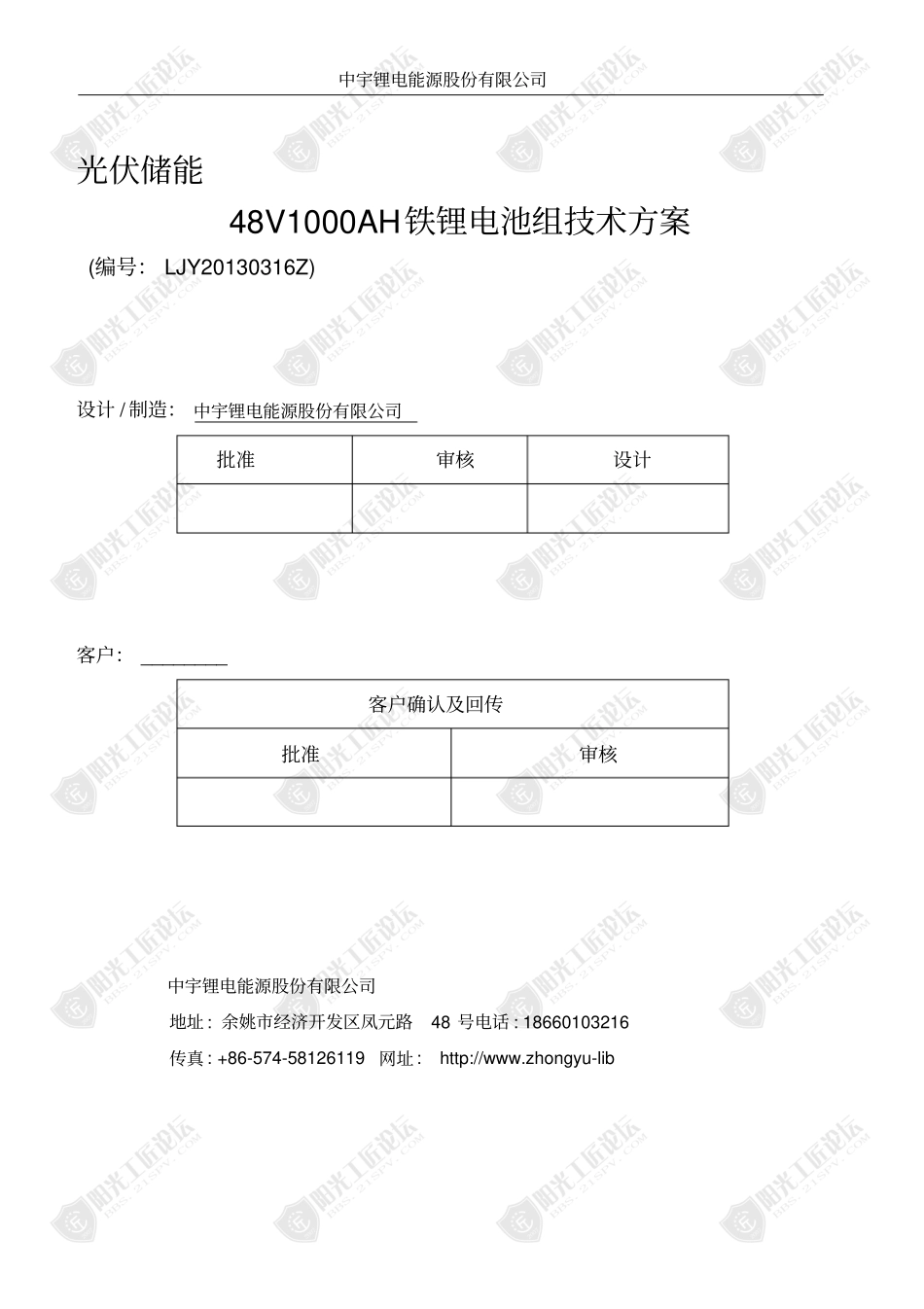

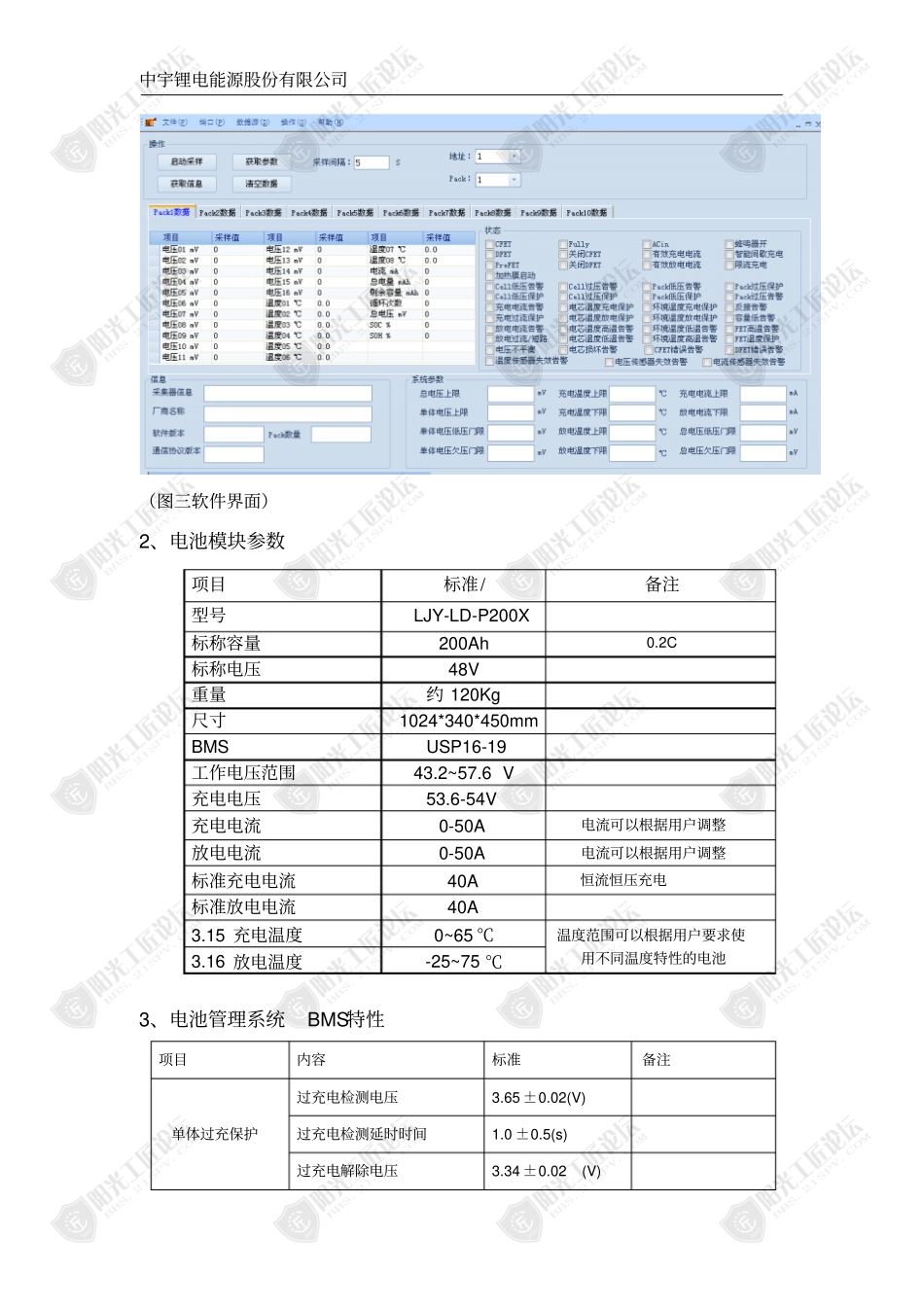

中宇锂电能源股份有限公司光伏储能48V1000AH铁锂电池组技术方案(编号： LJY20130316Z)设计 / 制造： 中宇锂电能源股份有限公司批准审核设计客户： ________客户确认及回传批准审核中宇锂电能源股份有限公司地址 : 余姚市经济开发区凤元路48 号电话 : 18660103216传真 : +86-574-58126119 网址 :http://www.zhongyu-lib中宇锂电能源股份有限公司1、概述48V1000AH铁锂电池组由 5 组 LJY-LD-P200X电池模块、 一体化铁架、电池保护系统及输出端子组成，其原理示意图见图一所示。（图一48V1000AH原理示意图）LJY-LD-P200X电池模块是由32 只单体电池（型号LJY-LFMP100AH-P）2 并 16 串，配独立的BMS 系统构成。整体结构见图二所示。（图二 LJY-LD-P200X结构）5 组 LJY-LD-P200X电池模块之间用RS485通讯，电脑与电池组之间用RS232通讯。软件界面见图三所示。中宇锂电能源股份有限公司（图三软件界面）2、电池模块参数项目标准/备注型号LJY-LD-P200X标称容量200Ah0.2C标称电压48V重量约 120Kg尺寸1024*340*450mmBMSUSP16-19工作电压范围43.2~57.6 V充电电压53.6-54V充电电流0-50A电流可以根据用户调整放电电流0-50A电流可以根据用户调整标准充电电流40A恒流恒压充电标准放电电流40A3.15 充电温度0~65 ℃温度范围可以根据用户要求使用不同温度特性的电池3.16 放电温度-25~75 ℃3、电池管理系统BMS特性项目内容标准备注单体过充保护过充电检测电压3.65 ±0.02(V)过充电检测延时时间1.0 ±0.5(s)过充电解除电压3.34 ±0.02(V)中宇锂电能源股份有限公司单体过放保护过放电检测电压2.50 ±0.02(V)过放电检测延时时间1.0 ±0.5(s)过放电解除电压2.75 ±0.02(V)充电器工作可激活过流保护放电过流保护电流160±3 (A)保护状态禁止充放电，断开 负载后放可解除放电过流检测延时时间 11.0 ±0.5(s)放电过流保护电流265±3 (A)放电过流检测延时时间 2100±50(ms)充电电流保护52(A)最大持续电流最大持续放电电流50 (A)短路保护短路保护电流80±4 (A)保护条件负载短路检测延时时间≤500 (us)保护解除条件断开负载BMS消耗电流工作时电路内部消耗≤20 (mA)休眠时电路内部消耗≤350 (uA)温度保护充电高温保护65±3 ( ℃)充电高温恢复55±3 ( ℃)放电高温保护75±3 ( ℃)放电高温恢复65±3 ( ℃)充电低温保护-10 ±3 ( ℃)充电低温恢复-1 ±3( ℃)放电低温保护-25 ±3 ( ℃)放电低温恢复-20 ±3( ℃)电池均衡均衡开启电压3.45 (V)均衡开启压差20 (mV)通信功能具 RS232、RS485接口各一个，可与上位机进行通信和控制，中宇锂电能源股份有限公司详见附页通信电池编号因电池组负极为参考电平，故从电池组负极开始电池编号分别为 1、2、⋯、 16 号睡眠功能与解除第一次上电使用唤醒方法 1：按 BMS板上的复位键约 3 秒方法 2：与上位机进行通讯进行唤醒无充放电后的唤醒在电池电压处于正常范围内时，接入负载或充电器可解除过放引起的睡眠当电池电压低于保护值时，须通过充电来唤醒4、电池组安装一般电池组可卧式安装，但必须与地面固定，膨胀螺钉以M8 为宜，形式如图四所示。电池组可立式安装，但必须与地面或墙固定，膨胀螺钉以M8 为宜，形式如五图所示。附图：（图五立式安装）（图四立式安装）中宇锂电能源股份有限公司中宇锂电能源股份有限公司2013 年 3 月 16 日
