2018江苏南京航空航天大学数字电路和信号与系统考研真题

2018江苏南京航空航天大学数字电路和信号与系统考研真题_第1页
1/4
2018江苏南京航空航天大学数字电路和信号与系统考研真题_第2页
2/4
2018江苏南京航空航天大学数字电路和信号与系统考研真题_第3页
3/4

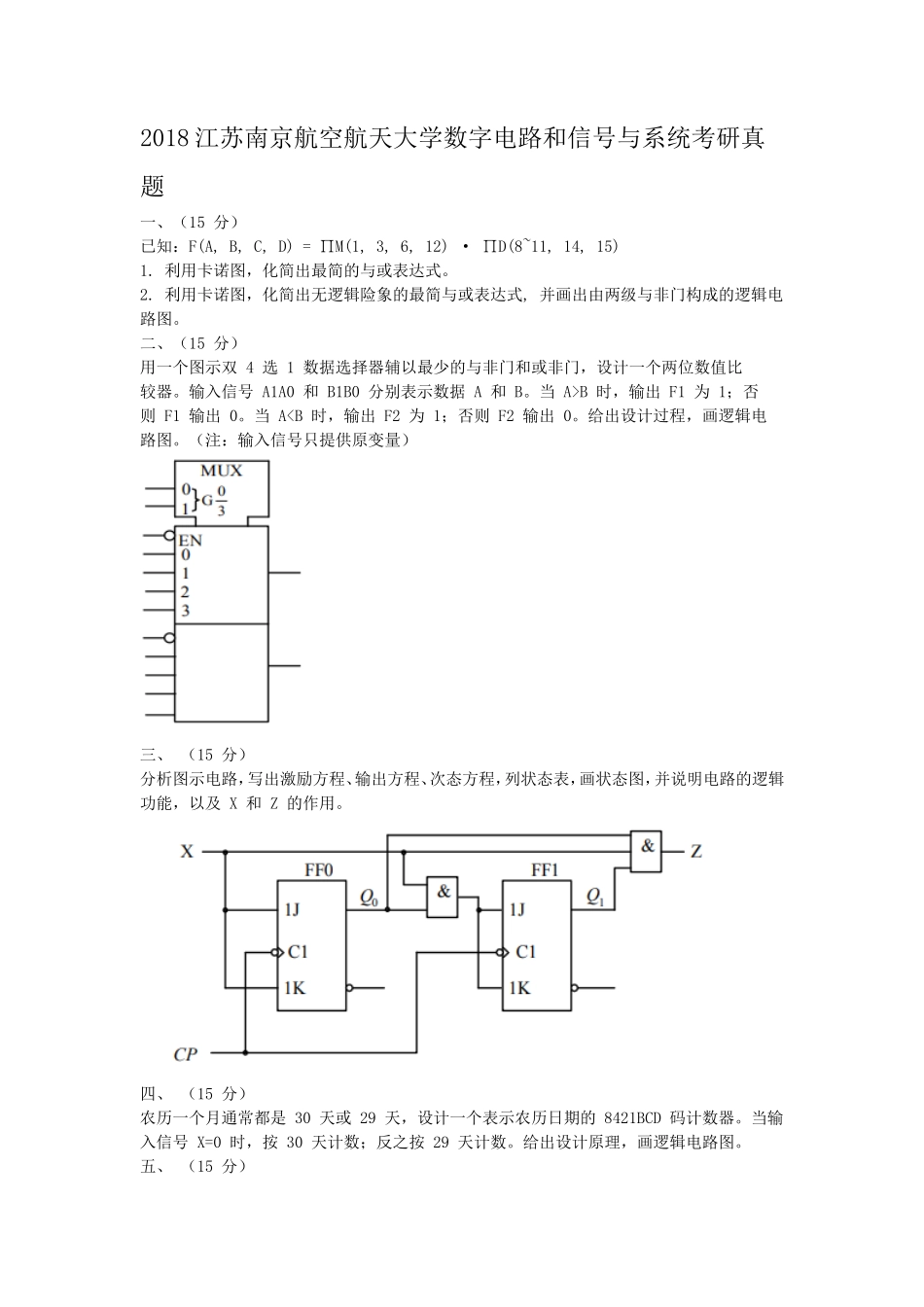

2018 江苏南京航空航天大学数字电路和信号与系统考研真题一、(15 分)已知:F(A, B, C, D) = ∏M(1, 3, 6, 12) · ∏D(8~11, 14, 15)1. 利用卡诺图,化简出最简的与或表达式。2. 利用卡诺图,化简出无逻辑险象的最简与或表达式, 并画出由两级与非门构成的逻辑电路图。二、(15 分)用一个图示双 4 选 1 数据选择器辅以最少的与非门和或非门,设计一个两位数值比较器。输入信号 A1A0 和 B1B0 分别表示数据 A 和 B。当 A>B 时,输出 F1 为 1;否则 F1 输出 0。当 A
