风电场风机基础施工组织设计

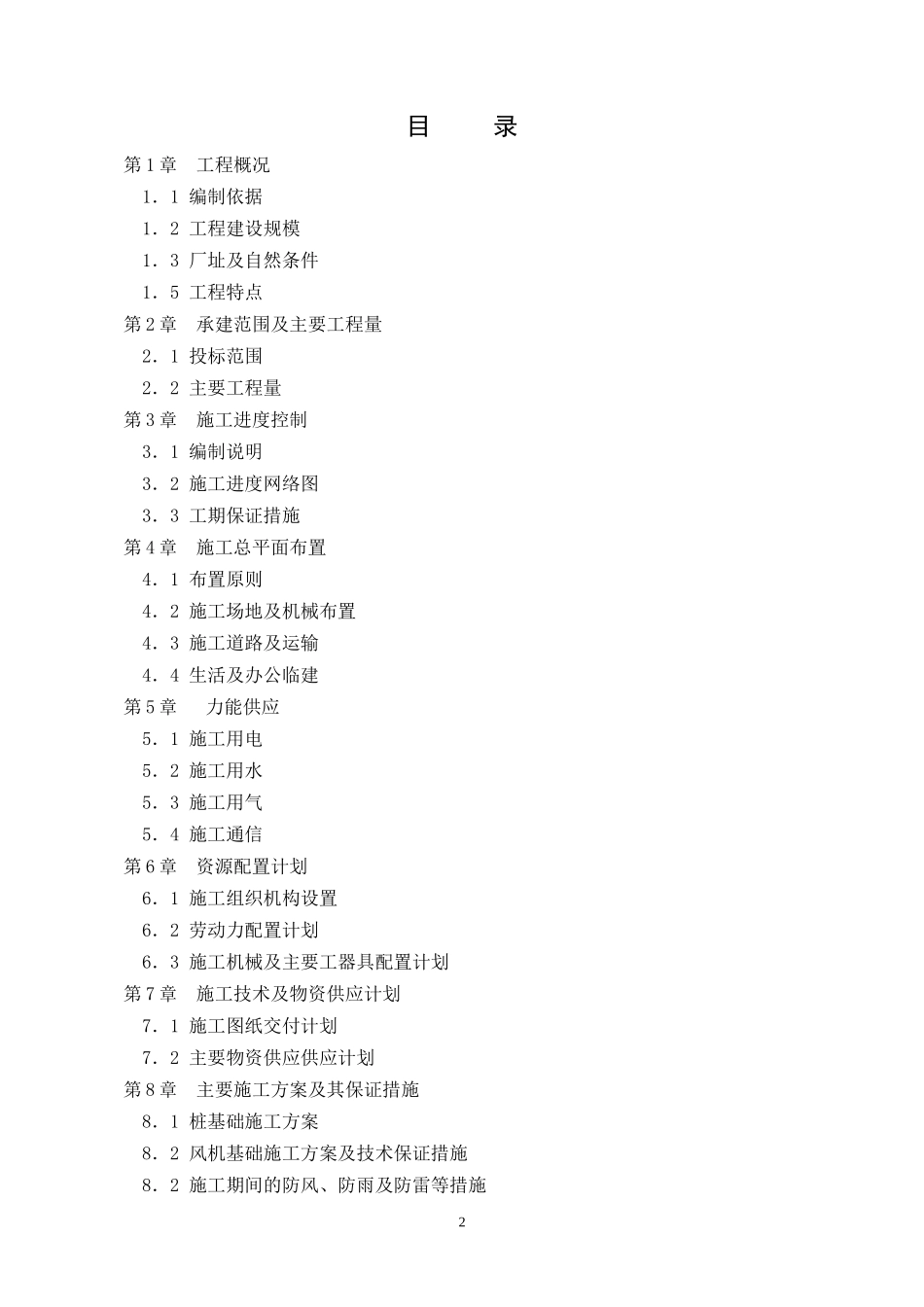

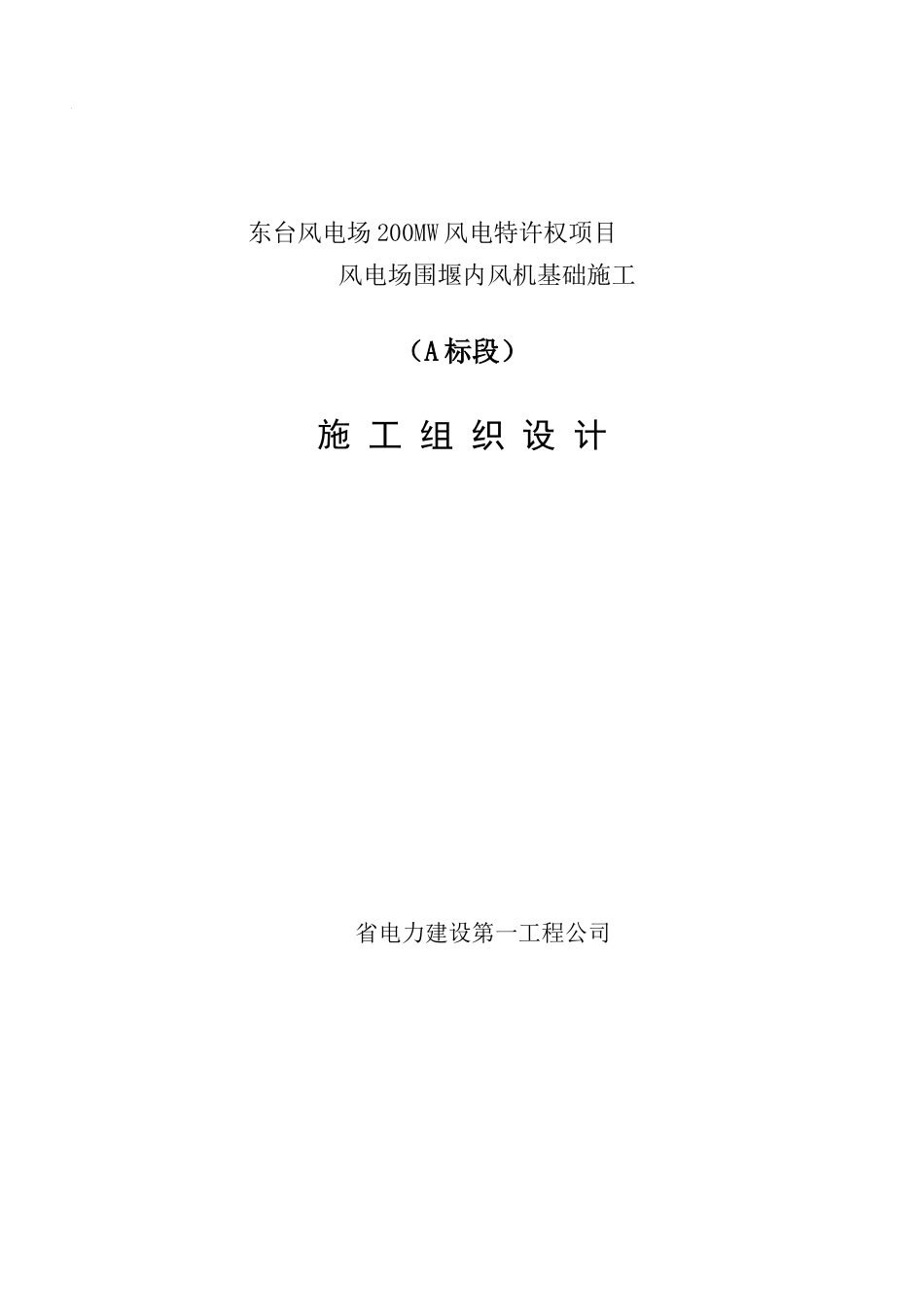

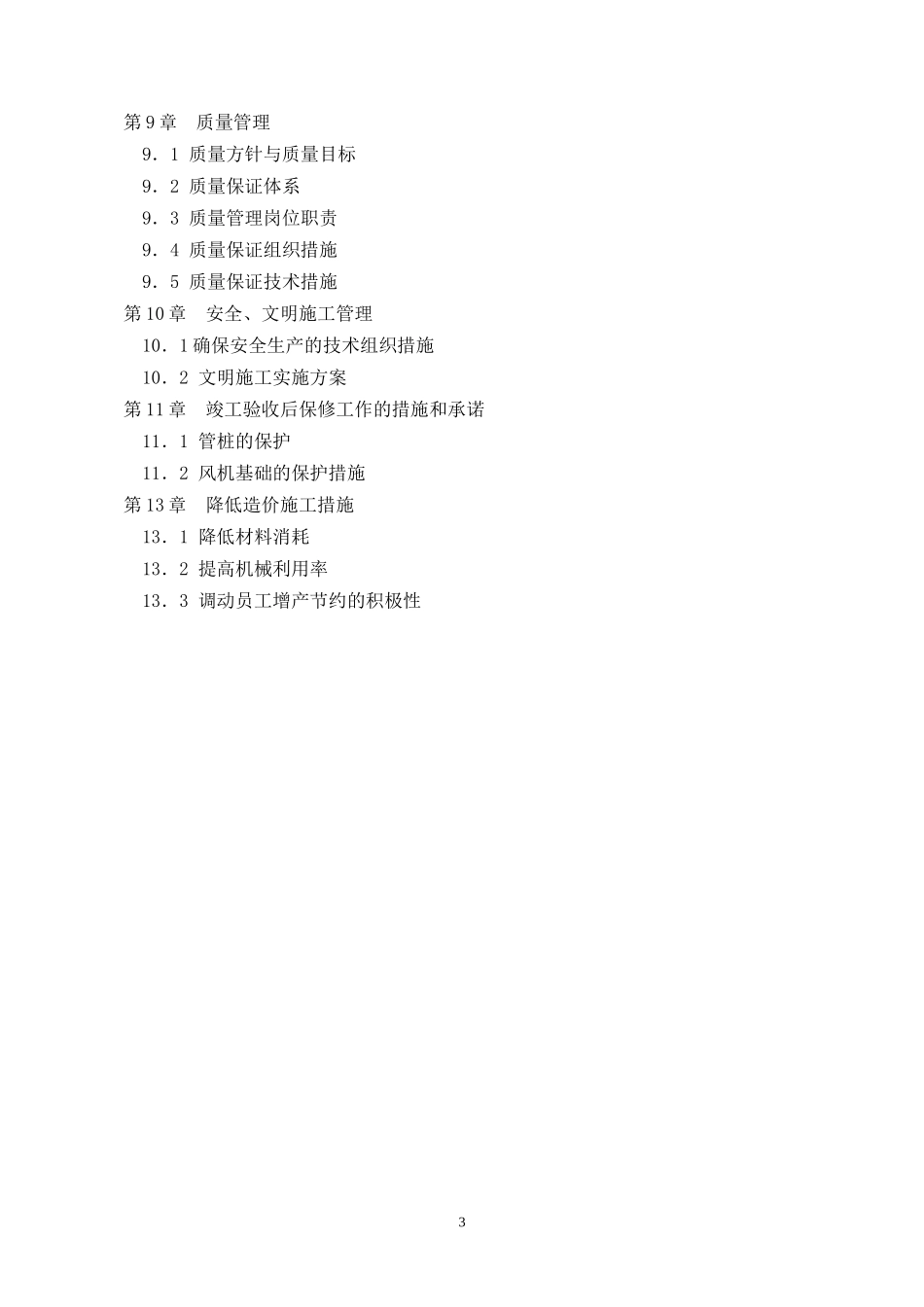

东台风电场 200MW 风电特许权项目风电场围堰内风机基础施工（A 标段）施 工 组 织 设 计省电力建设第一工程公司目 录第 1 章 工程概况 1．1 编制依据 1．2 工程建设规模 1．3 厂址及自然条件 1．5 工程特点第 2 章 承建范围及主要工程量 2．1 投标范围 2．2 主要工程量第 3 章 施工进度控制 3．1 编制说明 3．2 施工进度网络图 3．3 工期保证措施第 4 章 施工总平面布置 4．1 布置原则 4．2 施工场地及机械布置 4．3 施工道路及运输 4．4 生活及办公临建第 5 章 力能供应 5．1 施工用电 5．2 施工用水 5．3 施工用气 5．4 施工通信第 6 章 资源配置计划 6．1 施工组织机构设置 6．2 劳动力配置计划 6．3 施工机械及主要工器具配置计划第 7 章 施工技术及物资供应计划 7．1 施工图纸交付计划 7．2 主要物资供应供应计划第 8 章 主要施工方案及其保证措施 8．1 桩基础施工方案 8．2 风机基础施工方案及技术保证措施 8．2 施工期间的防风、防雨及防雷等措施2第 9 章 质量管理 9．1 质量方针与质量目标 9．2 质量保证体系 9．3 质量管理岗位职责 9．4 质量保证组织措施 9．5 质量保证技术措施第 10 章 安全、文明施工管理 10．1 确保安全生产的技术组织措施 10．2 文明施工实施方案第 11 章 竣工验收后保修工作的措施和承诺 11．1 管桩的保护 11．2 风机基础的保护措施第 13 章 降低造价施工措施 13．1 降低材料消耗13．2 提高机械利用率 13．3 调动员工增产节约的积极性3第 1 章 工程概况1.1 编制依据⑴《建筑地基基础设计规范》(GB50007-2002)；⑵《建筑桩基技术规范》（JGJ94—94）；⑶《建筑地基基础工程施工质量验收规范》（GB50202-2002）；⑷《工程测量规范》（GB5026—93）；⑸《地下防水工程质量验收规范》（GB50208-2002）；⑹《建筑工程质量统一验收标准》（GB50300-2001）；⑺《建设工程项目管理规范》（GB/T50326-2002）；⑻《先张法预应力混凝土管桩》（03SG409）；(9)混凝土结构工程施工及验收规范（GB50204-920）；（10）《工程建设标准强制性条文》（工业建筑部分）(11) 东台风电场 200MW 风电特许权项目风电场围堰内风机基础施工招标文件。1．2工程建设规模 东台风电场设计规模为：总安装装 134 台单机 1.5MW 的风力发电机，总装机容量201MW，本次招标 A、B 标段总计 45 台风机基础及其桩基的施工。1．3 厂址及自然条件厂址：东台风电场位于省东台市东南约70km弶港镇滨海地区。现场实际情况：本工程在风电场的中部现有新建海堤内侧新建一座220kV变电站作为风电场的控制中心和办公、生活所在地。220kV变电站位于老海堤路外侧、新海堤路内侧，位于整个风场的中心位置，位于2#、3#和25#、26#风机之间，变电站坐北朝南布置，从老海堤路引接一条进站道路，交通便利。考虑变电站场地防涝要求，将原始地面抬高0.5m作为变电站的场地高程。变电站内设有生产综合楼、生活辅助楼各一幢，另外还布置有600m深水井及泵房、事故油池、消防水池及消防泵房、门卫室等建（构）筑物。GIS、220kV主变压器均为户内布置，风场35kV架空集电线路进线通过电缆沟进入站内，1回220kV出线从南侧经铁塔架空出线。目前变电站已经开始设备安装工作。水文气象：东台地处江淮下游，黄海、东海之滨，属温带和亚热带湿润气候区，区内具有南北气候以及海洋、大陆性气候双重影响的气候特征。夏季盛行东南风，冬季盛行东北风。根据东台气象站有关气象资料统计，极端最高气温为38.8℃，出现在2003年8月2日；极端最低气温为-11.8℃，出现在1958年1月6日。多年平均降水量为1056.6mm，多年平均气压为1016.5hPa,多年平均水汽压为15.4hPa。多年平均雷暴天数32.3天，发生最多一年有53天。由于东台地处海滨，每年7～10月易受台风影响，其中受较大台风影响4平均每年1次，最多1年有4次，风力最大的达到12级。除台风外，5～7月会有龙卷风出现。地质条件：工程区地貌属黄海潮间带滩涂地貌单元。场地呈T字状分布，场区地形为沿海滩涂，场区内沟渠呈根状分布，局部野生植物丛生...
