220kV配电装置施工组织设计方案

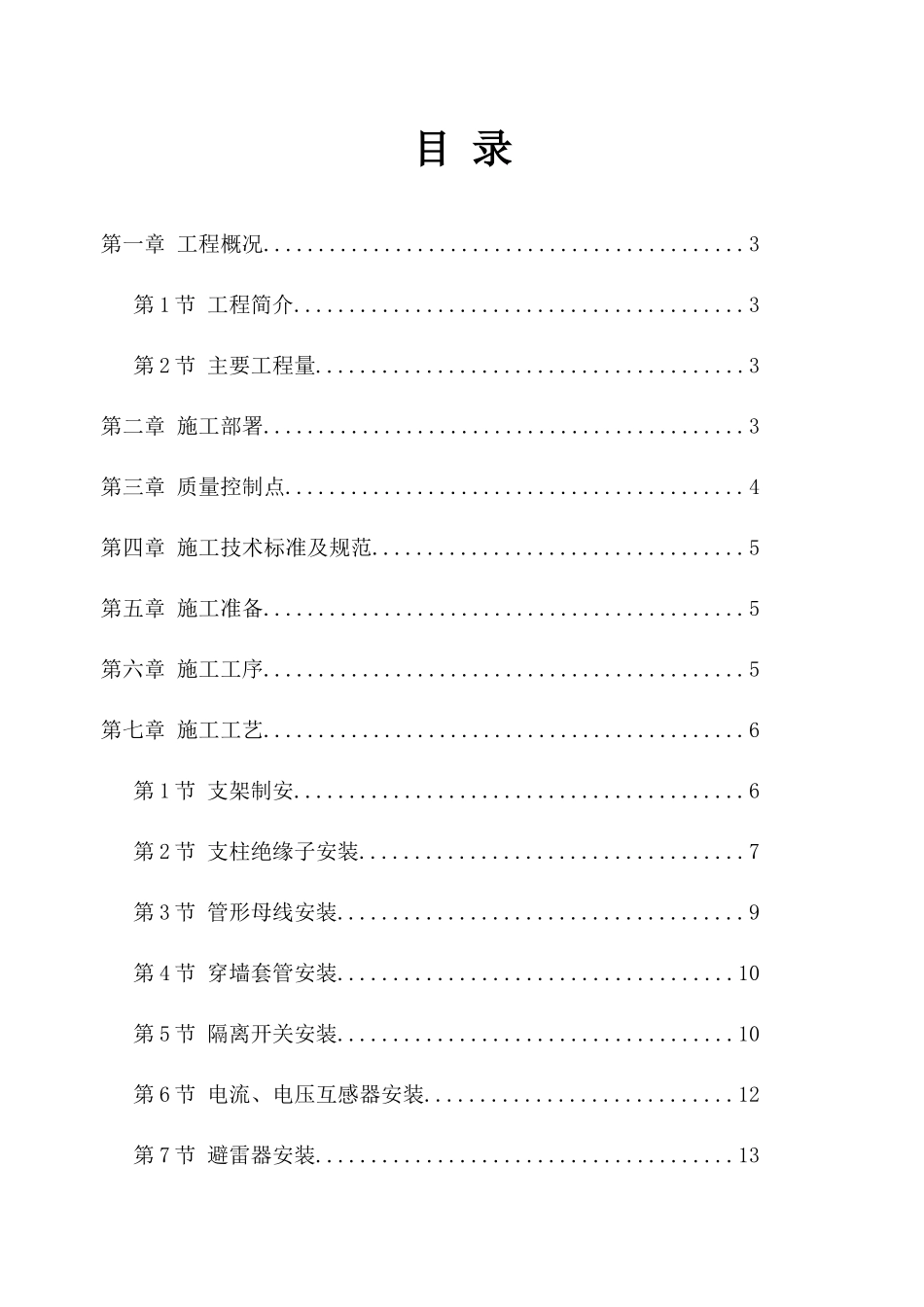

目 录第一章 工程概况............................................3第 1 节 工程简介.........................................3第 2 节 主要工程量.......................................3第二章 施工部署............................................3第三章 质量控制点..........................................4第四章 施工技术标准及规范..................................5第五章 施工准备............................................5第六章 施工工序............................................5第七章 施工工艺............................................6第 1 节 支架制安.........................................6第 2 节 支柱绝缘子安装...................................7第 3 节 管形母线安装.....................................9第 4 节 穿墙套管安装....................................10第 5 节 隔离开关安装....................................10第 6 节 电流、电压互感器安装............................12第 7 节 避雷器安装......................................13第 8 节 SF6 断路器安装...................................14第 9 节 软母线架设......................................16第 10 节 照明、防雷及接地...............................19第八章 主要资源供应计划...................................19第 1 节 劳动力需用计划（详见表 2）.......................19第 2 节 主要机具供应计划（如表 3 所示）...................20第九章 保证进度的技术组织措施.............................22第十章 保证质量的技术组织措施.............................23第十一章 保证安全的技术组织措施...........................24第十二章 环境污染防治和文明施工的技术组织措施.............25第十三章 电气安装进度计划（见附表）.......................26工程概况%1%第一节 工程简介山西关铝股份有限公司 220kV 配电装置由沈阳铝镁设计研究院设计，为室内结构。设计为 12 个配电间隔，采用二回路 220kV 电源进线，8 个馈线回路，变电站整流作为全厂的动力来源，在整个铝项目中占有很重要的位置，运行的安全性、可靠性对于整个项目具有重要意义。%1%第一节 主要工程量220kV 室内开关站有： 220kV 六氟化硫断路器 11 台、220kV 隔离开关 26 台、220kV 电流互感器 33 台、220kV 电压互感器 6 台、220kV 避雷器 30 台、220kV 穿墙套管 30 台、支柱绝缘子管形母线 900m、引下线设备连线用钢芯铝绞线 2940m、接地线 1750m、铁构件 46.3t。施工部署根据整流变电站的特点，安装以电气专业为主，专业较为单一，为确保工程按期完成，做出以下施工部署：前期安排 10 人进行配合和准备；主要工作是配合土建进行电缆保护管、工具、材料等准备，此阶段要求土建先把开关站等建好，为下一步安装做准备。中期安排 40 人进行构架制安、导线架设、SF6 断路器、隔离开关、互感器、避雷器等安装，同时安排 4 个调试工对设备进行检查测试，如有问题及时提出，与设计院或厂家协同解决，为下一步送电做准备。后期主要是安排调试工进行检查调试、送电及工程收尾，最终达到交工验收条件。质量控制点具体内容详见表 1。质量控制点一览表表 1 序号控制点控制措施监督检查1管形母线焊接焊工持证上岗质量、技术人员2导线压接做拉伸实验质量、技术人员3二次接线正确、整齐美观质量、技术人员4调试按规范及厂家资料质量、技术人员5隐蔽工程甲方、监理签字认可质量、技术人员6送电前检查调试合格、清理现场、挂好标志牌质量、技术人员施工技术标准及规范4.1 GBJ 147－90～GBJ 149－90、GB 50150－91～GB 50182-93 《电气装置安装工程施工及验收规范汇编》4.2 GB 50254－96～GB 50257－96《电气装置安装工程施工及验收规范》4.3 GB 50303—2002《建筑电气工程施工质量验收规范》4.4 YS 5417—95《铝母线焊接施工及验收规范》...
