水电站12-1号电缆沟施工方案

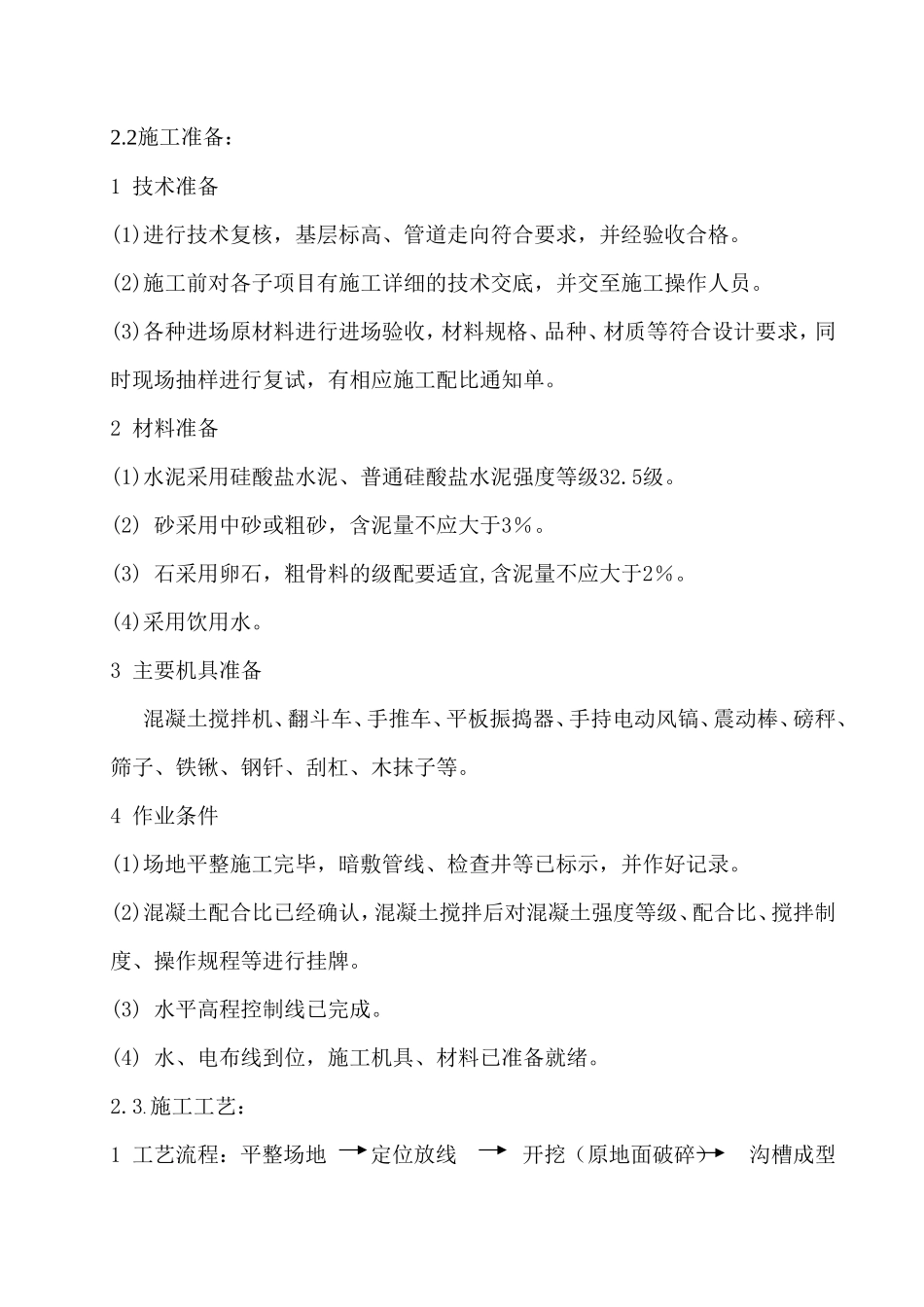

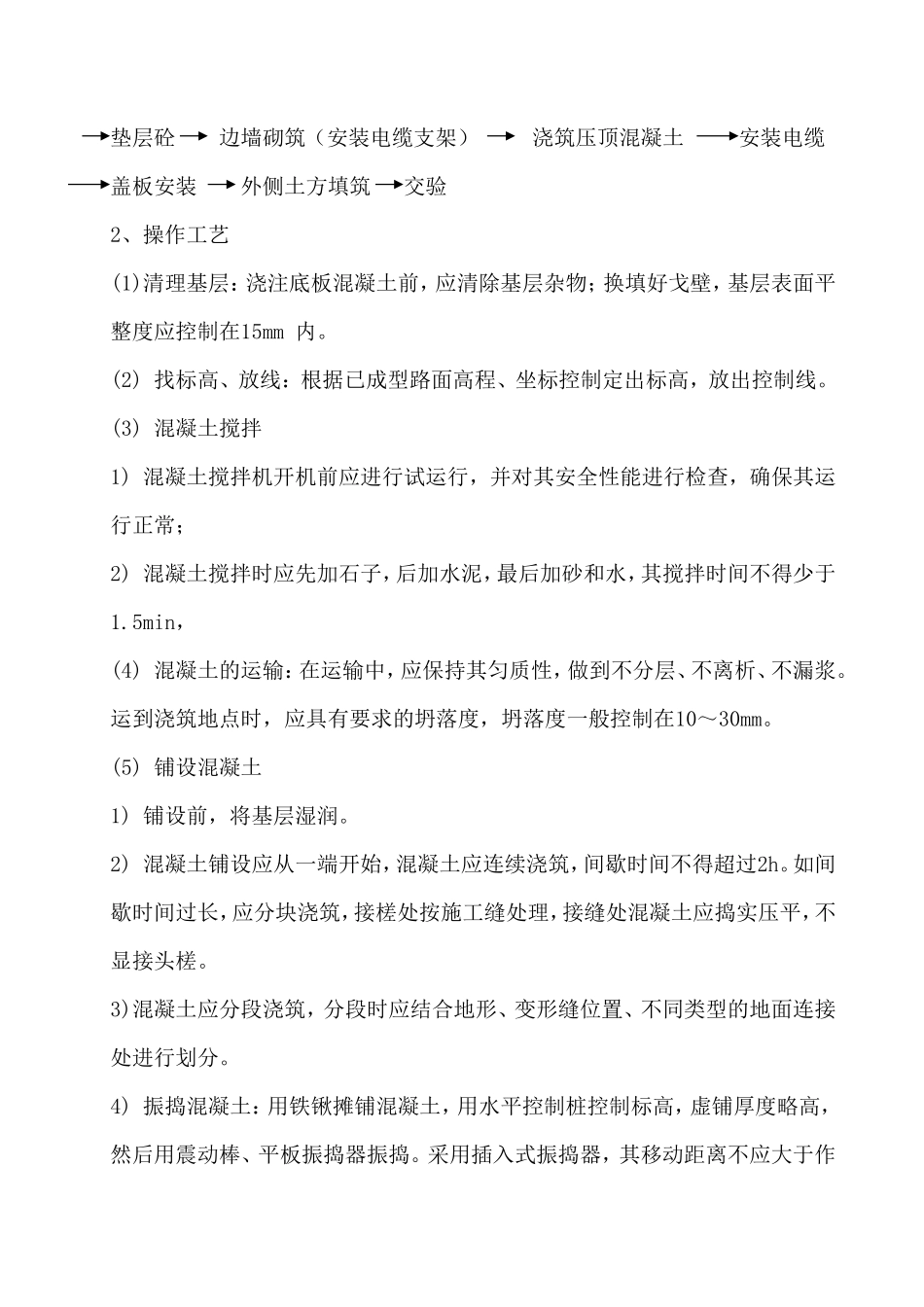

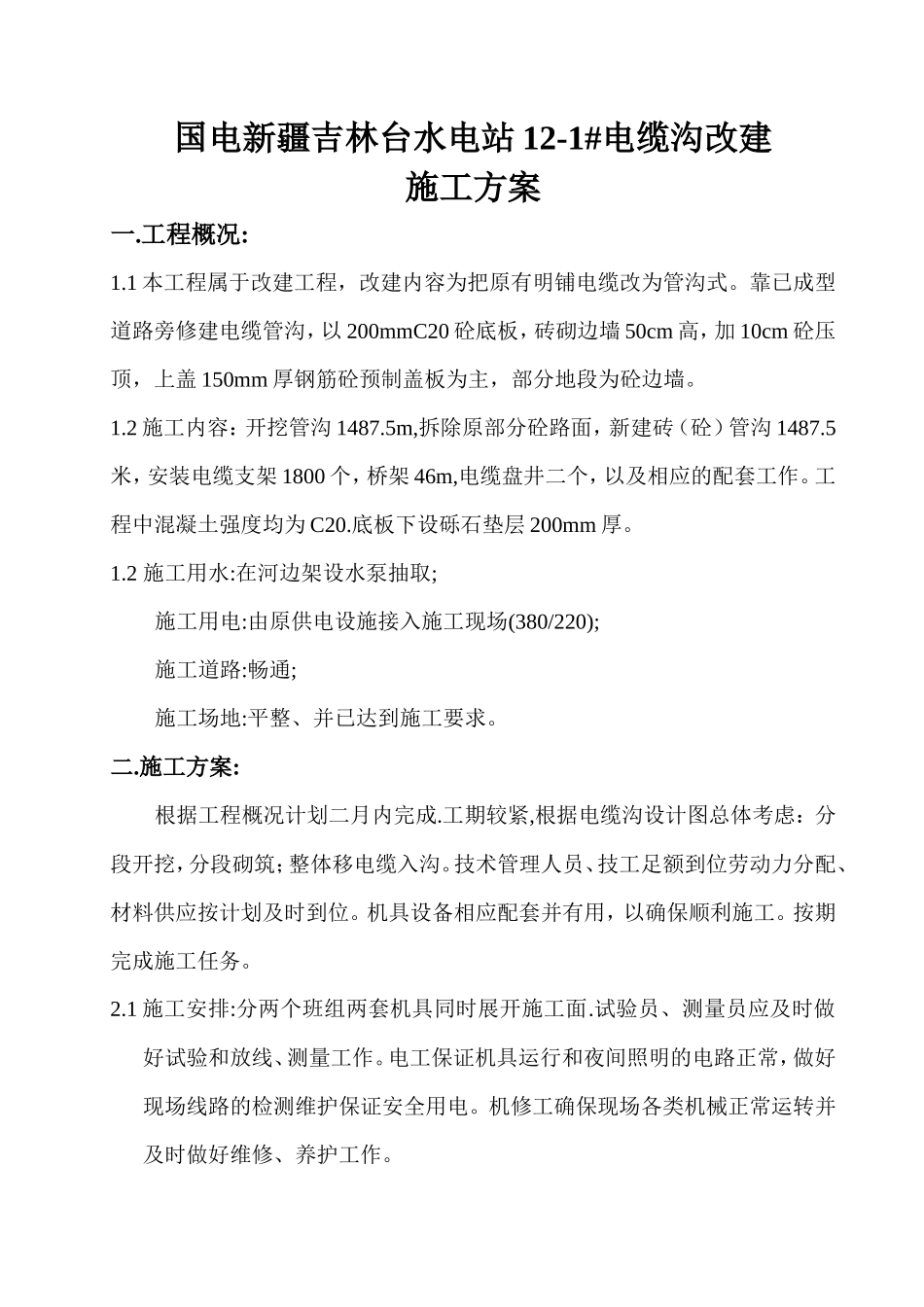

国电新疆吉林台水电站 12-1#电缆沟改建施工方案一.工程概况:1.1 本工程属于改建工程，改建内容为把原有明铺电缆改为管沟式。靠已成型道路旁修建电缆管沟，以 200mmC20 砼底板，砖砌边墙 50cm 高，加 10cm 砼压顶，上盖 150mm 厚钢筋砼预制盖板为主，部分地段为砼边墙。1.2 施工内容：开挖管沟 1487.5m,拆除原部分砼路面，新建砖（砼）管沟 1487.5米，安装电缆支架 1800 个，桥架 46m,电缆盘井二个，以及相应的配套工作。工程中混凝土强度均为 C20.底板下设砾石垫层 200mm 厚。1.2 施工用水:在河边架设水泵抽取;施工用电:由原供电设施接入施工现场(380/220);施工道路:畅通;施工场地:平整、并已达到施工要求。二.施工方案:根据工程概况计划二月内完成.工期较紧,根据电缆沟设计图总体考虑：分段开挖，分段砌筑；整体移电缆入沟。技术管理人员、技工足额到位劳动力分配、材料供应按计划及时到位。机具设备相应配套并有用，以确保顺利施工。按期完成施工任务。2.1 施工安排:分两个班组两套机具同时展开施工面.试验员、测量员应及时做好试验和放线、测量工作。电工保证机具运行和夜间照明的电路正常，做好现场线路的检测维护保证安全用电。机修工确保现场各类机械正常运转并及时做好维修、养护工作。2.2施工准备：1 技术准备(1)进行技术复核，基层标高、管道走向符合要求，并经验收合格。(2)施工前对各子项目有施工详细的技术交底，并交至施工操作人员。(3)各种进场原材料进行进场验收，材料规格、品种、材质等符合设计要求，同时现场抽样进行复试，有相应施工配比通知单。2 材料准备(1)水泥采用硅酸盐水泥、普通硅酸盐水泥强度等级32.5级。(2) 砂采用中砂或粗砂，含泥量不应大于3％。(3) 石采用卵石，粗骨料的级配要适宜,含泥量不应大于2％。(4)采用饮用水。3 主要机具准备混凝土搅拌机、翻斗车、手推车、平板振捣器、手持电动风镐、震动棒、磅秤、筛子、铁锹、钢钎、刮杠、木抹子等。4 作业条件(1)场地平整施工完毕，暗敷管线、检查井等已标示，并作好记录。(2)混凝土配合比已经确认，混凝土搅拌后对混凝土强度等级、配合比、搅拌制度、操作规程等进行挂牌。(3) 水平高程控制线已完成。(4) 水、电布线到位，施工机具、材料已准备就绪。2.3.施工工艺：1 工艺流程：平整场地 定位放线 开挖（原地面破碎） 沟槽成型 垫层砼 边墙砌筑（安装电缆支架） 浇筑压顶混凝土 安装电缆 盖板安装 外侧土方填筑 交验2、操作工艺(1)清理基层：浇注底板混凝土前，应清除基层杂物；换填好戈壁，基层表面平整度应控制在15mm 内。(2) 找标高、放线：根据已成型路面高程、坐标控制定出标高，放出控制线。(3) 混凝土搅拌1) 混凝土搅拌机开机前应进行试运行，并对其安全性能进行检查，确保其运行正常；2) 混凝土搅拌时应先加石子，后加水泥，最后加砂和水，其搅拌时间不得少于1.5min，(4) 混凝土的运输：在运输中，应保持其匀质性，做到不分层、不离析、不漏浆。运到浇筑地点时，应具有要求的坍落度，坍落度一般控制在10～30mm。(5) 铺设混凝土1) 铺设前，将基层湿润。2) 混凝土铺设应从一端开始，混凝土应连续浇筑，间歇时间不得超过2h。如间歇时间过长，应分块浇筑，接槎处按施工缝处理，接缝处混凝土应捣实压平，不显接头槎。3)混凝土应分段浇筑，分段时应结合地形、变形缝位置、不同类型的地面连接处进行划分。4) 振捣混凝土：用铁锹摊铺混凝土，用水平控制桩控制标高，虚铺厚度略高，然后用震动棒、平板振捣器振捣。采用插入式振捣器，其移动距离不应大于作用半径的1.5 倍，做到不漏振，确保混凝土密实。5) 混凝土表面找平：混凝土振捣密实后，以水平控制线为标志，检查平整度，高出的地方铲平，凹的地方补平。再用刮尺刮平后木摸槎平。有找坡要求时，坡度应符合设计要求。6) 混凝土强度应以标准养护，龄期为28d 的试块抗压试验结果为 标准。7) 混凝土取样强度试块应在混凝土的浇筑地点随机抽取，取样与试件留置应符合规定。（6）成品保护浇筑的垫层混凝土强度达到1.2MPa 以后，才可允许人员在其上面走动和进行其它工序施工。施工时，混凝土运...
