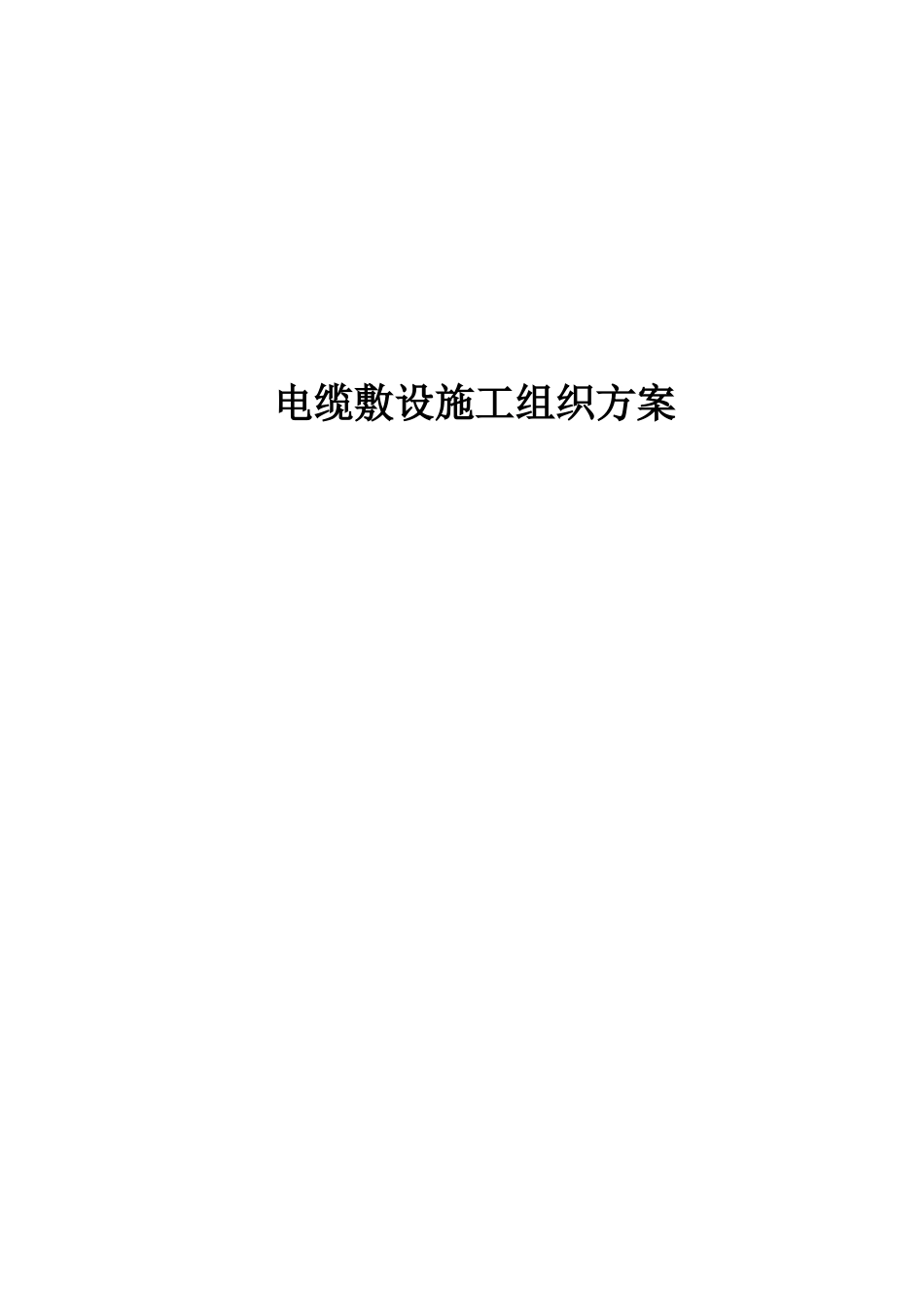

电缆敷设施工组织方案

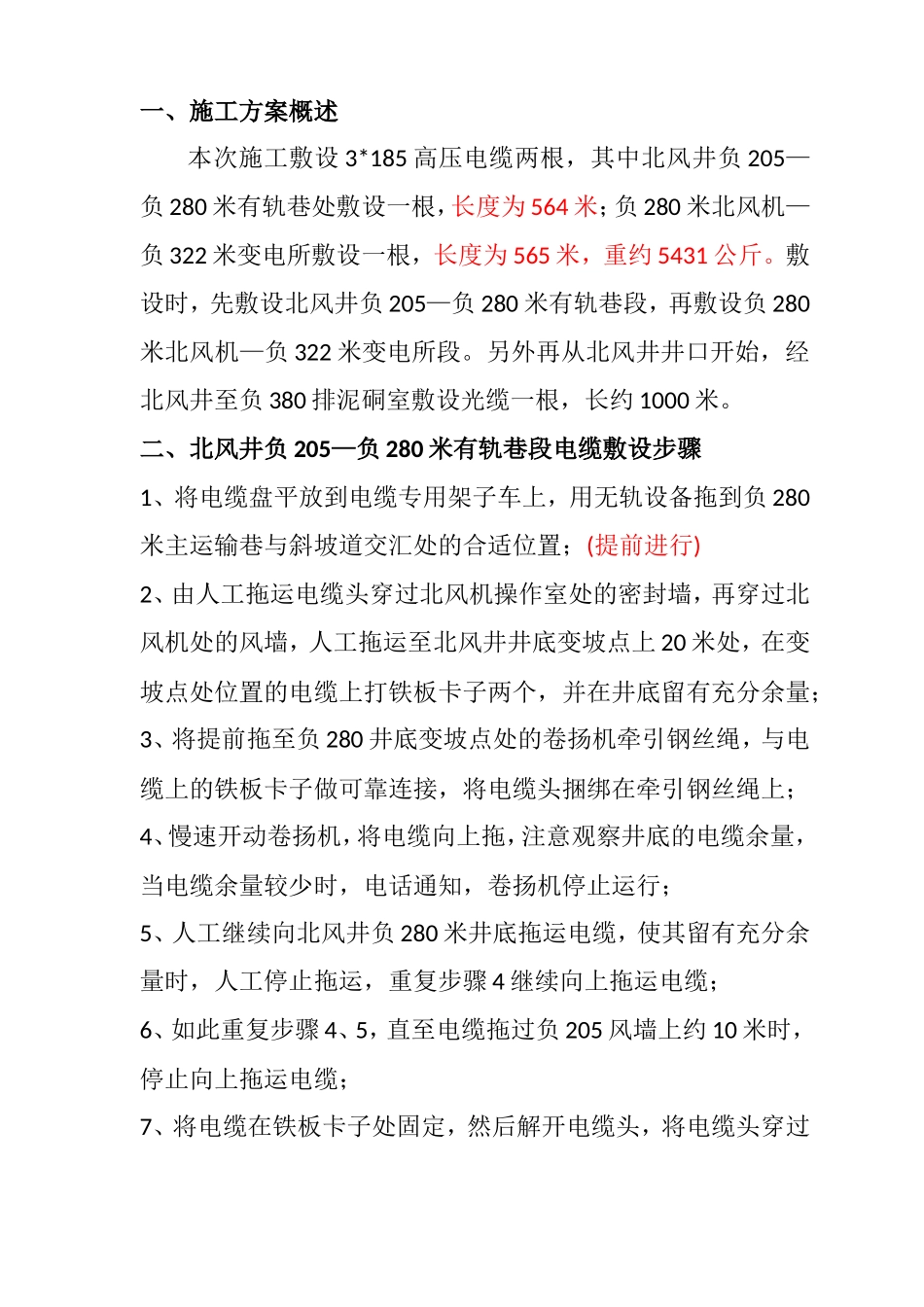

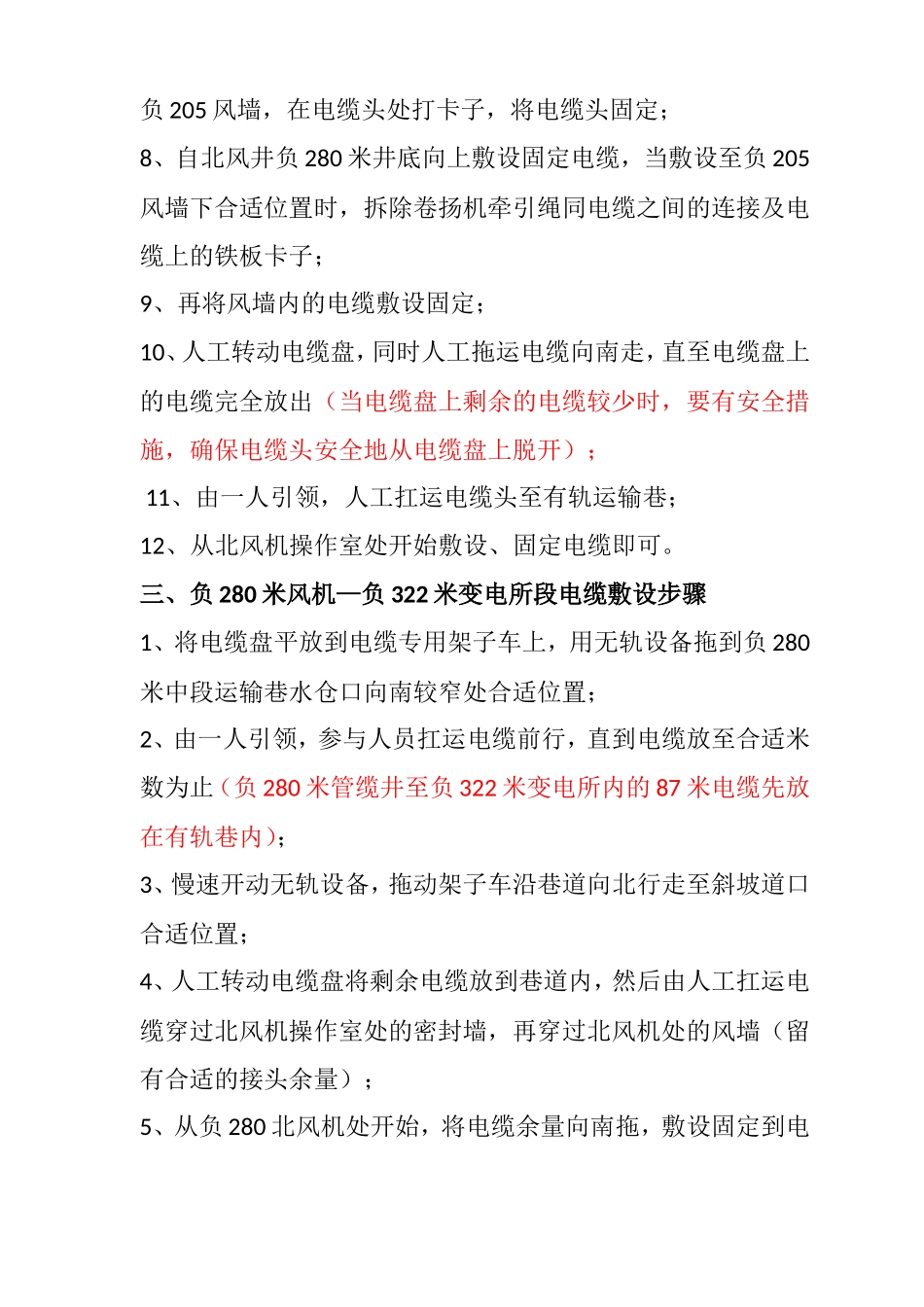

电缆敷设施工组织方案一、施工方案概述 本次施工敷设 3*185 高压电缆两根，其中北风井负 205—负 280 米有轨巷处敷设一根，长度为 564 米；负 280 米北风机—负 322 米变电所敷设一根，长度为 565 米，重约 5431 公斤。敷设时，先敷设北风井负 205—负 280 米有轨巷段，再敷设负 280米北风机—负 322 米变电所段。另外再从北风井井口开始，经北风井至负 380 排泥硐室敷设光缆一根，长约 1000 米。二、北风井负 205—负 280 米有轨巷段电缆敷设步骤1、将电缆盘平放到电缆专用架子车上，用无轨设备拖到负 280米主运输巷与斜坡道交汇处的合适位置；(提前进行)2、由人工拖运电缆头穿过北风机操作室处的密封墙，再穿过北风机处的风墙，人工拖运至北风井井底变坡点上 20 米处，在变坡点处位置的电缆上打铁板卡子两个，并在井底留有充分余量；3、将提前拖至负 280 井底变坡点处的卷扬机牵引钢丝绳，与电缆上的铁板卡子做可靠连接，将电缆头捆绑在牵引钢丝绳上；4、慢速开动卷扬机，将电缆向上拖，注意观察井底的电缆余量，当电缆余量较少时，电话通知，卷扬机停止运行；5、人工继续向北风井负 280 米井底拖运电缆，使其留有充分余量时，人工停止拖运，重复步骤 4 继续向上拖运电缆；6、如此重复步骤 4、5，直至电缆拖过负 205 风墙上约 10 米时，停止向上拖运电缆；7、将电缆在铁板卡子处固定，然后解开电缆头，将电缆头穿过负 205 风墙，在电缆头处打卡子，将电缆头固定；8、自北风井负 280 米井底向上敷设固定电缆，当敷设至负 205风墙下合适位置时，拆除卷扬机牵引绳同电缆之间的连接及电缆上的铁板卡子；9、再将风墙内的电缆敷设固定；10、人工转动电缆盘，同时人工拖运电缆向南走，直至电缆盘上的电缆完全放出（当电缆盘上剩余的电缆较少时，要有安全措施，确保电缆头安全地从电缆盘上脱开）； 11、由一人引领，人工扛运电缆头至有轨运输巷；12、从北风机操作室处开始敷设、固定电缆即可。三、负 280 米风机—负 322 米变电所段电缆敷设步骤1、将电缆盘平放到电缆专用架子车上，用无轨设备拖到负 280米中段运输巷水仓口向南较窄处合适位置；2、由一人引领，参与人员扛运电缆前行，直到电缆放至合适米数为止（负 280 米管缆井至负 322 米变电所内的 87 米电缆先放在有轨巷内）；3、慢速开动无轨设备，拖动架子车沿巷道向北行走至斜坡道口合适位置；4、人工转动电缆盘将剩余电缆放到巷道内，然后由人工扛运电缆穿过北风机操作室处的密封墙，再穿过北风机处的风墙（留有合适的接头余量）；5、从负 280 北风机处开始，将电缆余量向南拖，敷设固定到电缆挂钩上；6、将有轨巷的电缆头拖至负 280 米管缆井井口，用两根麻绳隔10 米分两处捆绑慢速交替下放。7、在负 280 米管缆井井口处，将电缆固定好，并从下向上在管缆井内将电缆进行适当固定。四、北风井井口—负 380 排泥硐室光缆敷设步骤1、 将光缆盘放至北风井井口的电缆支架上，支架及光缆盘要做可靠固定，井口要有安全措施防止光缆盘不慎滚入井内（提前进行）；2、 在-120 吊桥处、-175 吊桥处、-205 风墙处、-280 井底、-280风机处、-280 拐弯处、-380 井底处各设一人监护，遇到情况须停止下放时用锤子敲打水管立即停止下放；3、 由一熟悉道路情况的人牵引光缆头沿被风井井口开始下放以后每隔 10 米一个人牵引光缆随行，直至光缆放至-380排泥硐室为止；4、 从-380 排泥硐室开始向上敷设吊挂光缆至北风井井口即可。五、安全注意事项1、所有参与施工人员必须听从统一指挥。2、所有施工人员穿戴好劳动防护用品（劳保用品自理），配带照明工具。3、在北风井内施工人员，要注意脚下，以免摔伤。4、电缆拐弯处，不准人员站在内圈，以防将人挤伤。5、电缆转盘处监护人员注意给电缆盘一定制动力，同时注意防止被转盘挤伤或碰伤。6、安环部要派专人对施工路线及人行通道进行全面安全检查，确保施工期间人员安全。7、施工路线要有充足照明及必要通讯措施。8、注意各处风墙，在电缆通过时，尽量减少受力，同时注意人员安全。9、在卷扬机房、负 175 吊桥处...
