工组织设计方案(初稿4)-电力配电施工方案

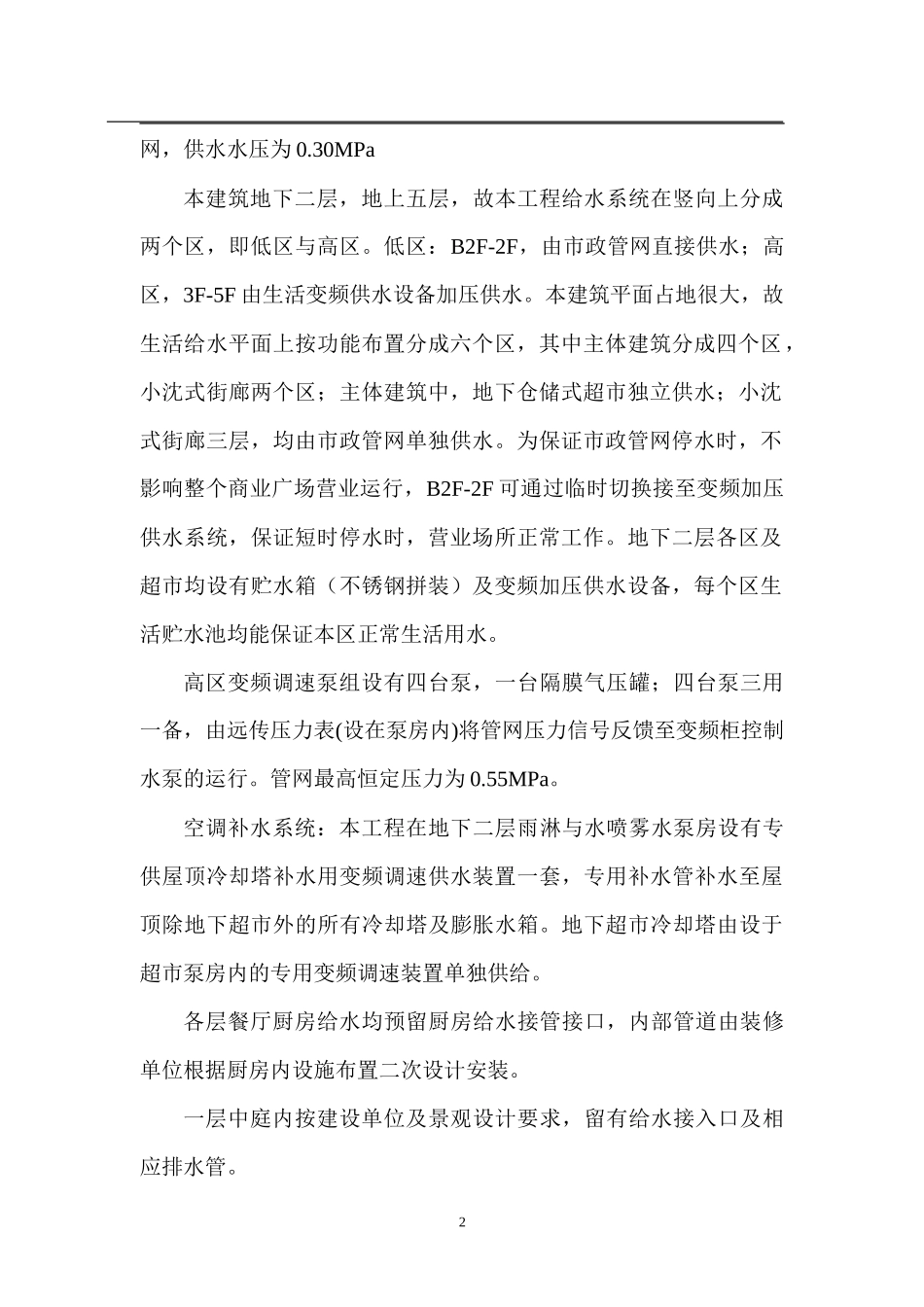

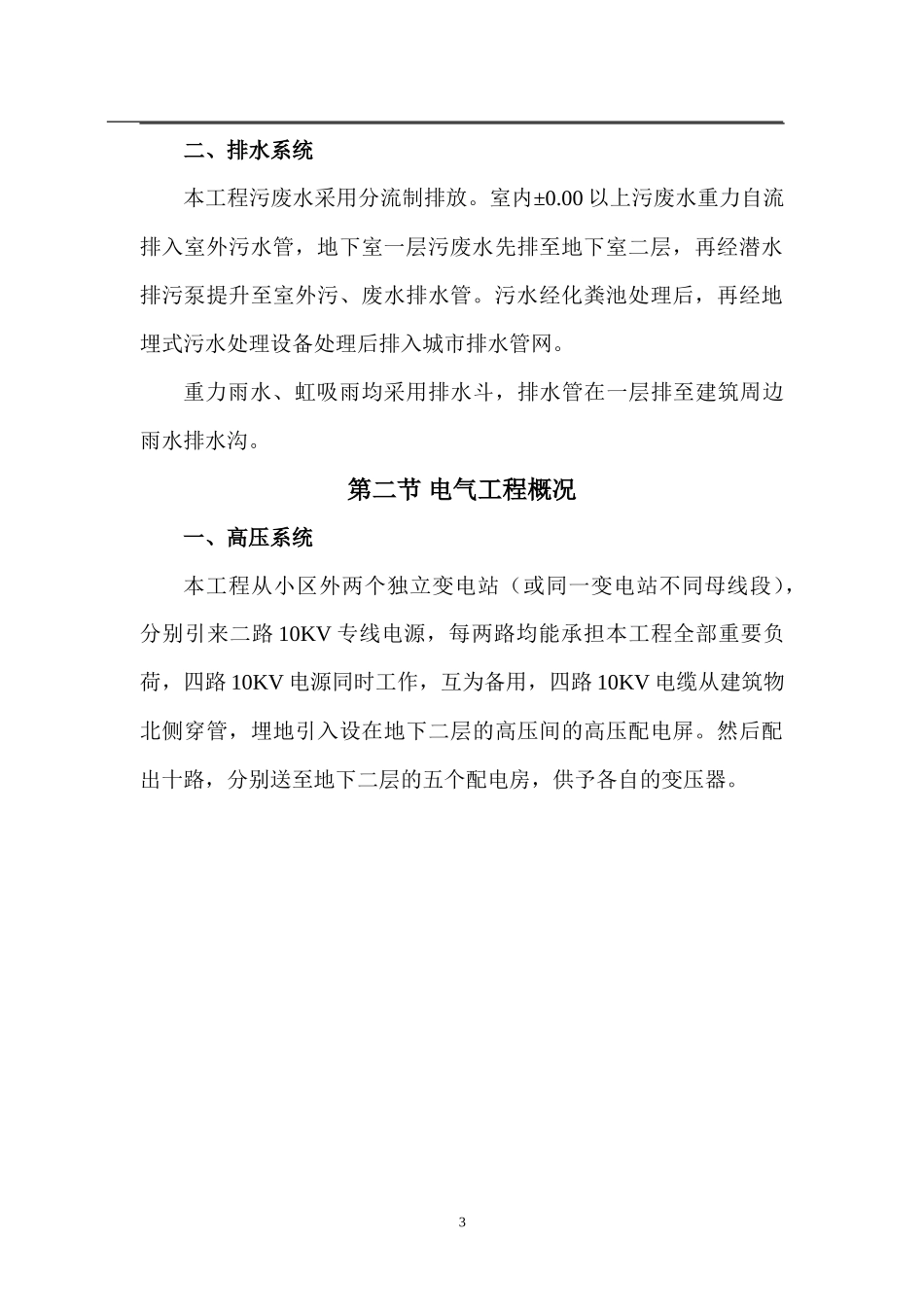

第一章 工程概况扬州***全生活广场由扬州***中城生活置业有限公司开发，扬城开发有限公司投资兴建。商场顾问为***股份有限公司（台北）第一太平戴维斯物业顾问（上海）有限公司，建筑设计为扬州市建筑设计院，建筑顾问群有：境群国际规划设计顾问股份有限公司，李祖原建筑师事务所，大原咨询（上海）有限公司。结构顾问为台湾弘运工程顾问有限公司，机电设计顾问为台湾裕健机电工程股份有限公司，灯光顾问为周为国际设计顾问有限公司，外墙顾问为美商艾勒泰工程顾问股份有限公司，室外景观顾问为大器规划设计有限公司，室内景观顾问为国际概念设计有限公司。本工程位于江苏省扬州市文昌西路，总建筑面积为一十九万零一百八十五平方米。本工程属于一类（商业）建筑，地下二层，主要为超市、办公及车库层；地上五层，主要为商业和餐饮。第一节 给排水工程概况给排水工程范围包括：生活给水系统、美食间洗碗间局部热水系统、生活污水系统、生活废水系统、雨水系统、空调补水系统。一、给水系统本建筑给水水源采用城市自来水，从孙庄路及规划道路城市干管，引两根 DN250 给水干管进入本建筑，并在室外形成环状供水管1网，供水水压为 0.30MPa本建筑地下二层，地上五层，故本工程给水系统在竖向上分成两个区，即低区与高区。低区：B2F-2F，由市政管网直接供水；高区，3F-5F 由生活变频供水设备加压供水。本建筑平面占地很大，故生活给水平面上按功能布置分成六个区，其中主体建筑分成四个区，小沈式街廊两个区；主体建筑中，地下仓储式超市独立供水；小沈式街廊三层，均由市政管网单独供水。为保证市政管网停水时，不影响整个商业广场营业运行，B2F-2F 可通过临时切换接至变频加压供水系统，保证短时停水时，营业场所正常工作。地下二层各区及超市均设有贮水箱（不锈钢拼装）及变频加压供水设备，每个区生活贮水池均能保证本区正常生活用水。高区变频调速泵组设有四台泵，一台隔膜气压罐；四台泵三用一备，由远传压力表(设在泵房内)将管网压力信号反馈至变频柜控制水泵的运行。管网最高恒定压力为 0.55MPa。空调补水系统：本工程在地下二层雨淋与水喷雾水泵房设有专供屋顶冷却塔补水用变频调速供水装置一套，专用补水管补水至屋顶除地下超市外的所有冷却塔及膨胀水箱。地下超市冷却塔由设于超市泵房内的专用变频调速装置单独供给。各层餐厅厨房给水均预留厨房给水接管接口，内部管道由装修单位根据厨房内设施布置二次设计安装。一层中庭内按建设单位及景观设计要求，留有给水接入口及相应排水管。2二、排水系统本工程污废水采用分流制排放。室内±0.00 以上污废水重力自流排入室外污水管，地下室一层污废水先排至地下室二层，再经潜水排污泵提升至室外污、废水排水管。污水经化粪池处理后，再经地埋式污水处理设备处理后排入城市排水管网。重力雨水、虹吸雨均采用排水斗，排水管在一层排至建筑周边雨水排水沟。第二节 电气工程概况一、高压系统本工程从小区外两个独立变电站（或同一变电站不同母线段），分别引来二路 10KV 专线电源，每两路均能承担本工程全部重要负荷，四路 10KV 电源同时工作，互为备用，四路 10KV 电缆从建筑物北侧穿管，埋地引入设在地下二层的高压间的高压配电屏。然后配出十路，分别送至地下二层的五个配电房，供予各自的变压器。3二、低压系统在地下二层各设五个配电房，通过各自的变压器，分别为百货区、超市区、其他店铺区、出售店铺区、公共区供电。低压配电系统由配电屏供电至分区配电箱，再由配电箱配电至用电点。送电网采用铜母线及电缆，通过桥架敷设。 、三、应急电源本工程选用二台 800KW 柴油发电机组作为第三路电源，，当市电发生故障时，可从各配电室及水泵房控制室的自动互投开关 ATS处拾取柴油发电机的延时启动信号，自动启动柴油发电机，当市电恢复后自动停机。四、照明系统1.光源：有装修要求的场所视装修要求商定，一般场所为荧光灯、金属卤化物灯或其他节能型灯具。光源显色指数 Ra≥80。2.照度要求：商店及超市营业厅 500LX KTV，影院 150LX 办公用房及消控中心 300LX 冷冻机房、泵房 150LX 计算机机房、餐厅 2...
