某地铁工程旁站计划--监理旁站记录

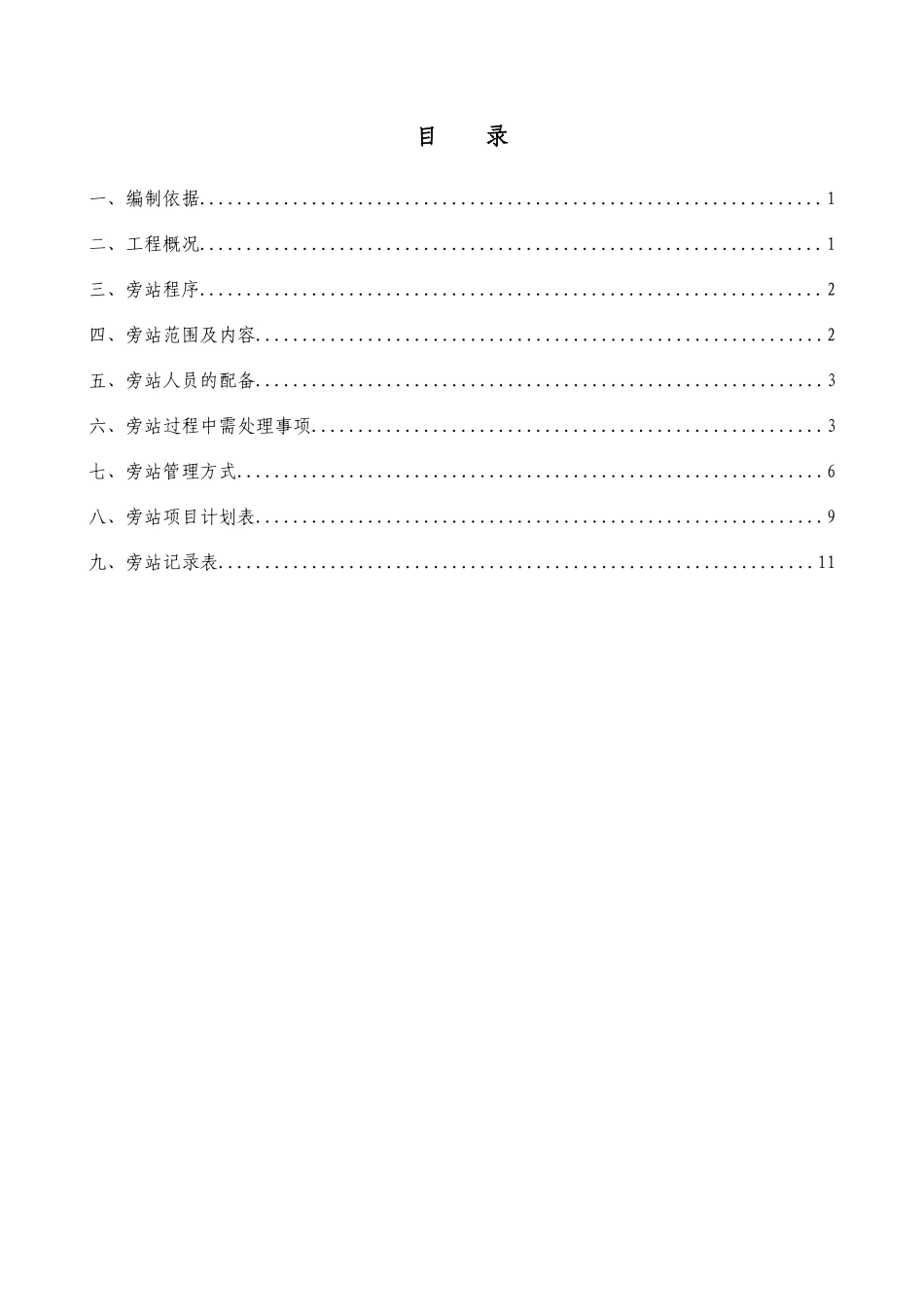

目 录一、编制依据...................................................................1二、工程概况...................................................................1三、旁站程序...................................................................2四、旁站范围及内容.............................................................2五、旁站人员的配备.............................................................3六、旁站过程中需处理事项.......................................................3七、旁站管理方式...............................................................6八、旁站项目计划表.............................................................9九、旁站记录表................................................................11 北京地铁 7 号线 13 标旁站计划书一、编制依据1、北京地铁 7 号线十三标段设计图纸2、《地下铁道工程施工及验收规范》(GB50299-2003)3、《地下防水工程质量验收规范》(GB50208-2002)4、《轨道交通防水工程施工质量验收标准》(JQB-052-2005)5、《建筑地基基础工程施工质量验收规范》GB50202-20026、《建筑基坑支护技术规程》（JGJ120-99）7、《建筑桩基技术规范》（JGJ94-2008）8、《钢筋机械连接通用技术规程》JGJ107—20109、北京市轨道交通施工质量验收标准（现行版）二、工程概况2.1 车站及区间工程概况⑴双合村站～焦化厂站区间及出入线区间单线隧道长 912.12m。在中间处设置一座联络通道及废水泵房。围护结构形式：上部采用 1：0.5 放坡、Φ18～32@1500mm 土钉墙支护，下部采用 Φ800@1400mm 的钻孔灌注桩+2 道锚索支护，基坑施工时进行降水，局部大断面宽度为 30.1 米。⑵焦化厂站车站位于焦化厂厂区中部厂区规划道路路口处，为地下双层侧式车站，车站总长 240.6m，标准段宽度为 24.6m，呈东西走向。有效站台中心里程处顶板覆土厚度为 3m，底板埋深约17.9m。主体结构采用明挖顺筑法施工，基坑围护结构采用 Ф800@1200mm 的钻孔灌注桩+Ф609的钢管支撑。焦化厂站共设 4 个通道 4 个出入口、2 个风道和 2 组地面风亭。⑶焦化厂站～设计终点区间焦化厂站～设计终点区间采用明挖法施工，围护结构采用 Ф800@1400mm 钻孔灌注桩+Ф609 钢管支撑，单线隧道长 232.8m。区间标准段宽度为 11.1m。2.2 工程地质及水位地质概况⑴工程地质概况本段沿线位于北京城区东部平原地区，属于永定河冲积扇的轴部，受古金沟河故道控制，所处地貌类型主要为古金沟河故道以及河道两侧台地。本站底板埋深约 17.90m，采用明挖法施工，基坑开挖深度范围内主要包括以下土层：粉土填土①层、粉土③层、粉质粘土③ 1 层、粉细砂④ 3 层、中粗砂④ 4 层、粉质粘土⑥层、粉土⑥ 2 1 层。车站底板位于粉土⑥ 2 层中。⑵水文地质概况上层滞水：含水层主要为人工填土层和浅部粉土、砂土层。潜水：本标段潜水含水层粉细砂④3 层、中粗砂④4 层，渗透系数较大。水位标高为16.63m，水位埋深为 15.93m。承压水：含水岩组为第四纪厚层碎石土层，含水岩组富水性较强。水位标高为 12.04～20.30m，水位埋深为 15.5～26.14m。经综分判定，潜水和承压水对砼结构不具有腐蚀性，在长期浸水情况下对钢筋砼结构中的钢筋不具有腐蚀性，在干湿交替的情况下对钢筋砼结构中的钢筋具有弱腐蚀性。潜水对钢结构具有弱腐蚀性。三、旁站程序 旁站应按下列程序进行：（一）根据旁站计划落实旁站人员、工具，并对旁站人员进行交底，并形成交底记录； （二）熟悉旁站项目的设计图纸、规程规范要求、施工方案；（三）检查旁站项目的施工准备情况；（四）按照旁站管理内容实施旁站管理，并做好旁站记录；（五）对发现的问题和隐患，按规定进行处理；（六）旁站结束后，相关人员在旁站记录上签字；（七）归档旁站记录。四、旁站范围及内容1、旁站范围主要是对关键部位、关键工序的施工质量实施全过程的检查、监督管理，对本工程旁站监理的范围主要有：降水工程、土方开挖、混凝土浇筑工程、钢筋工程、模...
